Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Détails de produit
Lieu d'origine: Je suis désolée.
Nom de marque: MENTO
Certification: FCC.ROHS,CCC
Numéro de modèle: Les résultats de l'enquête
Conditions de paiement et d'expédition
Quantité de commande min: 3
Détails d'emballage: Pour les véhicules à moteur à combustion
Délai de livraison: 20 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 pièces + 20 jours ouvrables
Type de produit: |
Équipement d'inspection optique automatique |
Méthode de contrôle: |
Automatique |
Résolution: |
10μm |
Classification des défauts: |
Classification et tri automatisés |
Utilisation: |
Machine d'AOI, Systèmes d'AOI |
La caméra: |
5MP; couleur |
La caméra: |
Neuf millions de pixels |
Nom de la partie: |
Machine de SMT AOI |
Le paquet: |
Étui en bois |
Condition: |
Neuf, neuf/occasion |
Le stock: |
Les plus gros |
Contrôle de largeur de rail: |
Manuel/automatique |
Fonctionnalité: |
Utilisation industrielle |
Le pouvoir: |
Numéro de téléphone |
La taille de machine: |
Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
Vitesse d'inspection: |
Jusqu'à 80 cm2/sec |
Type de produit: |
Équipement d'inspection optique automatique |
Méthode de contrôle: |
Automatique |
Résolution: |
10μm |
Classification des défauts: |
Classification et tri automatisés |
Utilisation: |
Machine d'AOI, Systèmes d'AOI |
La caméra: |
5MP; couleur |
La caméra: |
Neuf millions de pixels |
Nom de la partie: |
Machine de SMT AOI |
Le paquet: |
Étui en bois |
Condition: |
Neuf, neuf/occasion |
Le stock: |
Les plus gros |
Contrôle de largeur de rail: |
Manuel/automatique |
Fonctionnalité: |
Utilisation industrielle |
Le pouvoir: |
Numéro de téléphone |
La taille de machine: |
Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
Vitesse d'inspection: |
Jusqu'à 80 cm2/sec |

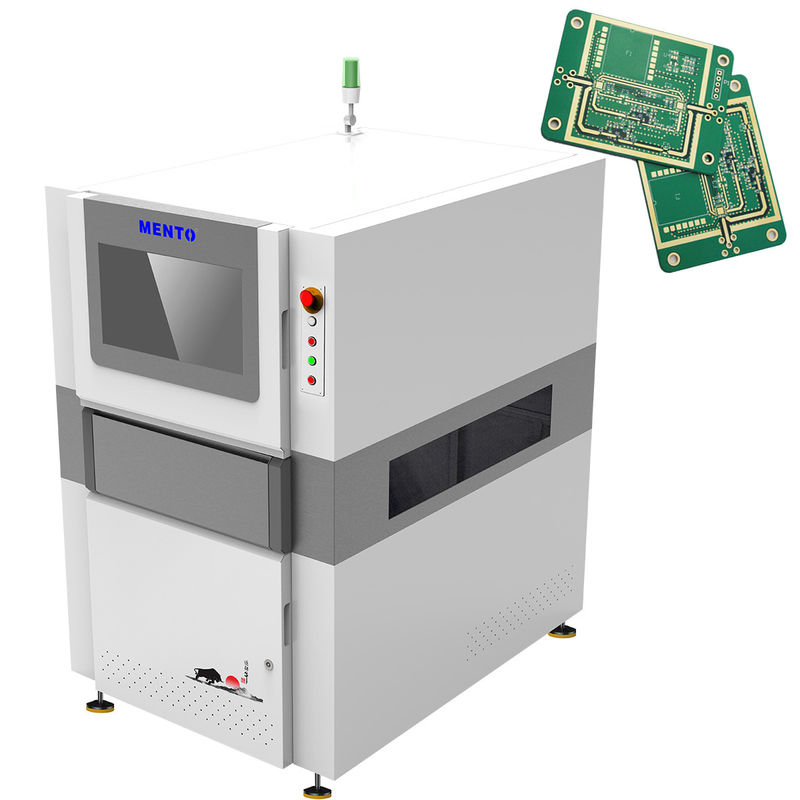

Série K20 2D Inspection optique automatisée en ligne double voie
| Inspection optique automatisée 2D en ligne à double voie | ||
| Modèle | Les résultats de l'enquête | |
| Évaluation des capacités | Objets d'essai | Corps du composant CHIP, joints de soudure des composants CHIP, caractères, joints de soudure DIP |
| Composante minimale | Je vous en prie, faites-moi signe.0.3 mm | |
| Méthode de détection | Débogage de paramètres d'algorithme, apprentissage automatique | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Lentille télécentrique | 0.36X/0.23X | |
| Résolution | 10um/15um | |
| VFV | 40x30 mm /60x45 mm | |
| Vitesse de détection | 3FOV/s | |
| Système logiciel | Système d'exploitation | Pour Windows 10 |
| Propriétés mécaniques | Épaisseur des PCB | 0.3 ~ 10 mm ((Warp ≤ 5 mm) |
| Hauteur du composant | 30 mm supérieur, 84 mm inférieur ((hauteur spéciale peut être personnalisée) | |
| Dispositif de conduite | Servomotore + vis à bille + guide linéaire | |
| Vitesse de déplacement | Max.600 mm/s | |
| Précision de positionnement | ≤ 8um ((après étalonnage) | |
| Guide du transport des PCB | Hauteur de transport par rail de PCB: 900+20 mm ((du sol à la surface de transport par rail de PCB) | |
|
Taille maximale du PCB: 600 mmxW300 mm (double rail, double PCB) 600 mmxW580 mm (un seul rail, un seul PCB) |
||
| Distance minimale entre les PCB: ≤ 90 mm | ||
| Paramètres | Méthode de durcissement | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Écran de détection | W1000mmxD1380mmxH1600mm ((sans pied 100±20mm) | |
| Précision | Poids total de l'appareil | |
| Précision de la nouvelle mesure | ≥ 0,5 MPa | |
| Taille de l'anneau de la gaufre | Température: 5 à 40 °C, humidité relative de 25 à 80% (pas de gel) | |
| Nombre de galettes traitées simultanément | Interface SMEMA standard | |
Logiciel indépendant de traitement d'images de propriété intellectuelle. Le balayage linéaire a le trajet le plus court et la vitesse la plus rapide.
Les sources lumineuses multicoules mettent en évidence les joints de soudure, l'écran de soie et d'autres caractéristiques. Un contrôleur de courant constant assure la cohérence de la luminosité de la source lumineuse.
Caméra couleur industrielle standard à exposition globale de 5 MP et caméra 12 MP en option, etc.
Lentille télécentrique de grand diamètre, faible distorsion, pas d'éclair, grande profondeur de champ qui accueille des composants de hauteurs différentes.
Capacités de test de produit ((Dual-Track en ligne)
1.Missplacement 2.Composant manquant 3.Inversion de la polarité 4.Non-humidification 5.Lou de soudure 6.Anomalie collinière 7.Mauvais soudage 8.Pin Warpage
9- Une soudure insuffisante. - Un court-circuit. - Un décalage.
Fonction d'amarrage des données MES et puissant système SPC
1. Statistiques en temps réel des 10 principaux composants d'alarme
2. Permet de définir un décompte d'alarme pour arrêter automatiquement l'équipement en amont.
3Exporter l'image complète de chaque PCB en temps réel pour une traçabilité ultérieure
4L'interface MES développée de manière indigène prend en charge les formats standard et personnalisés.
Mode d'économie de main-d'œuvre
Grâce à la transmission de données et à d'autres méthodes, une personne peut visualiser les données d'alarme AOI de plusieurs lignes, réalisant ainsi un mode de sauvetage.
