Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
Méthode d'alignement: |
Alignement automatique |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Types d'inspection: |
Joints de soudure, composant, défaut |
type de caméra: |
Caméra numérique 3D |
Énergie: |
AC 220V, 50/60 Hz |
Logiciel: |
Interface utilisateurs intuitive |
Éclairage: |
RVB LED |
Méthode de contrôle: |
Inspection 3D |
Méthode d'alignement: |
Alignement automatique |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Types d'inspection: |
Joints de soudure, composant, défaut |
type de caméra: |
Caméra numérique 3D |
Énergie: |
AC 220V, 50/60 Hz |
Logiciel: |
Interface utilisateurs intuitive |
Éclairage: |
RVB LED |
Méthode de contrôle: |
Inspection 3D |
L'une des principales caractéristiques de cet équipement AOI est son système d'éclairage LED RVB avancé, qui offre un éclairage de haute qualité pour une inspection précise des PCB.Le système d'éclairage est conçu pour mettre en évidence même les plus petits défauts., en veillant à ce que tous les aspects de la carte soient soigneusement inspectés.
Une autre caractéristique importante de ce système d'inspection de PCB est son logiciel d'interface utilisateur intuitif.faciliter l'identification et la résolution par les opérateurs de tout problème pouvant survenir au cours du processus d'inspectionCe logiciel est également conçu pour être hautement personnalisable, permettant aux opérateurs d'adapter le processus d'inspection aux besoins spécifiques de leur usine de fabrication.
L'alignement automatique est une autre caractéristique clé de cet équipement AOI PCB. Cette caractéristique garantit que le processus d'inspection est précis et efficace,réduire le risque d'erreurs et améliorer le contrôle général de la qualitéLe système d'alignement automatique est conçu pour être extrêmement précis, assurant que chaque aspect de la planche est soigneusement inspecté.
La machine 3D AOI est alimentée par AC 220V, 50/60Hz, ce qui lui permet d'être utilisée dans un large éventail d'environnements de fabrication.s'assurer que la machine fonctionne sans heurts et efficacementCe qui en fait un choix idéal pour les fabricants à la recherche d'un système d'inspection de PCB fiable et efficace.
En conclusion, la machine 3D AOI est un système d'inspection de PCB avancé et polyvalent qui offre une gamme de fonctionnalités pour améliorer le contrôle de la qualité dans la fabrication de PCB.Avec ses trois différents types d'inspection, système d'éclairage avancé, logiciel intuitif et alignement automatique,Ce matériel d'AOI est un outil essentiel pour tout fabricant cherchant à améliorer la qualité et l'efficacité de son processus d'inspection des PCB.En tant que l'un des principaux fabricants d'équipements AOI, nous sommes fiers d'offrir ce produit innovant et fiable à nos clients.
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Notre machine 3D AOI est un équipement d'inspection de PCB haut de gamme qui offre des capacités d'inspection 3D pour assurer la plus haute qualité d'inspection de vos cartes de circuits imprimés.Avec alignement automatique et interface utilisateur intuitive, notre machine d'inspection 3D AOI est l'outil idéal pour tout processus de fabrication de PCB. Que vous ayez besoin d'inspecter les joints de soudure, les composants ou les défauts, notre équipement AOI PCB vous couvre.
| Attribut du produit | Valeur |
| Nom du produit | Machine d'inspection 3D AOI |
| Résolution | 10 μm |
| Système d'exploitation | Pour Windows 10 |
| Dimension | L 1300 X W 1300 X H 1500 mm |
| Méthode de contrôle | Inspection 3D |
| Type de caméra | Caméra numérique 3D |
| Vitesse d'inspection | Jusqu'à 80 cm2/s |
| Le poids | 800 kg |
| Méthode d'alignement | Alignement automatique |
| Logiciel | Interface utilisateur intuitive |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Mots clés | Machine d'inspection 3D AOI, équipement d'inspection 3D AOI pour PCB, machine d'inspection 3D AOI |

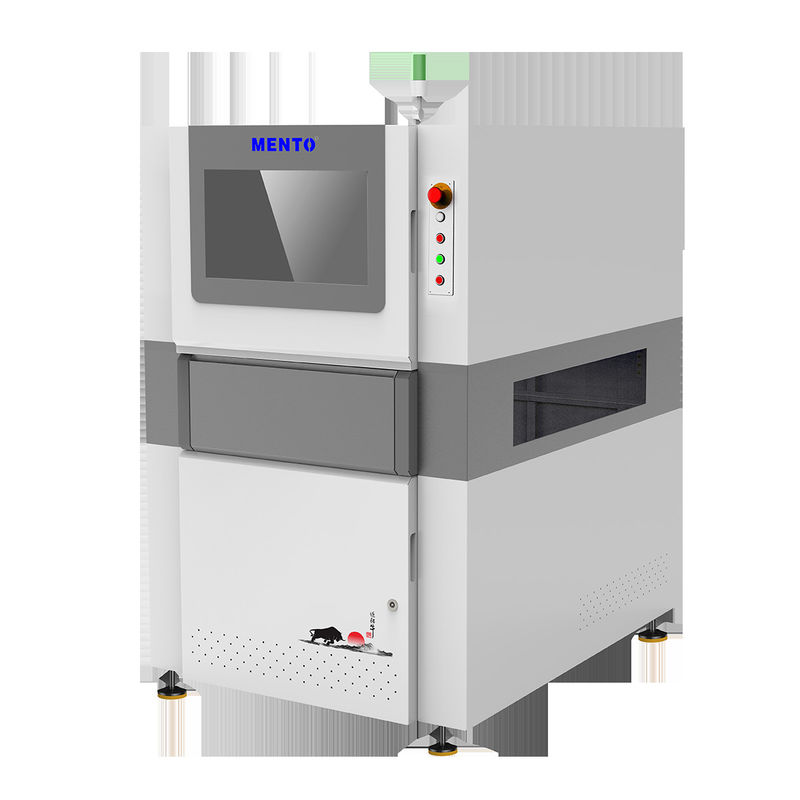

La machine Mento-01 3D AOI est principalement utilisée pour inspecter les circuits imprimés (PCB).Les types d'inspection de la machine en font un outil polyvalent pour le contrôle et l'assurance de la qualité dans divers environnements de productionLes dimensions de la machine sont de L 1300 x W 1300 x H 1500 mm, ce qui la rend compacte et facile à intégrer dans les lignes de production existantes.
Le système d'éclairage LED RVB de la machine AOI 3D Mento-01 assure que les composants de la carte sont éclairés uniformément, ce qui facilite la détection des défauts et assure des inspections de haute qualité.La polyvalence de la machine et son logiciel intuitif la rendent adaptée à diverses occasions et scénarios d'application de produits.
L'un des scénarios d'application de la machine 3D AOI Mento-01 est dans la fabrication électronique à grande échelle.L'efficacité et la précision élevées de la machine la rendent idéale pour la production en série d'appareils électroniques avec un minimum de défauts.. The machine's compact size and simple integration into existing production lines make it an attractive option for manufacturers looking to streamline their processes and increase their production capacity.
Un autre scénario d'application de la machine d'AOI 3D Mento-01 est en recherche et développement.La qualité globale des cartes en fait un outil précieux pour les innovateurs et les ingénieurs.Elle permet de détecter et de corriger rapidement et précisément les erreurs, réduisant ainsi le temps et le coût de développement du produit.
En conclusion, la machine AOI 3D Mento-01 est un système d'inspection de PCB polyvalent et efficace qui convient à diverses occasions et scénarios d'application de produits.logiciel intuitif, et le système d'éclairage LED RVB en font un outil précieux pour le contrôle et l'assurance de la qualité dans les environnements de fabrication électronique à grande échelle et de recherche et développement.
Mento-01 est une machine 3D AOI fabriquée par des fabricants d'équipements aoi à Dongguan en Chine.Le prix est négociable et le délai de livraison est de 1 semaineLes conditions de paiement sont en ligne et la capacité d'approvisionnement est de 1000/mois. La méthode d'alignement de la machine est automatique et les types d'inspection comprennent joint de soudure, composant et défaut.La zone d'inspection est jusqu'à 510 X 510 mm et l'éclairage est LED RVB. Le logiciel a une interface utilisateur intuitive, ce qui le rend facile à utiliser pour tous les opérateurs.
Le produit 3D AOI Machine est soutenu par un support technique et des services complets pour assurer des performances optimales et un temps d'arrêt minimal.Notre équipe d'experts est disponible pour vous aider à l'installationNous offrons également un soutien technique à distance et des services de réparation sur place pour résoudre les problèmes qui peuvent survenir.nous fournissons des mises à niveau logicielles et des services de personnalisation pour répondre aux besoins uniques de nos clientsNotre objectif est de fournir un soutien fiable et efficace pour maximiser la productivité de votre machine 3D AOI.
Emballage du produit:
La machine 3D AOI est soigneusement emballée dans une boîte en carton solide pour assurer une livraison sûre.La machine est enveloppée dans de la mousse de protection et tous les composants sont placés en toute sécurité dans la boîte pour éviter tout dommage pendant l'expédition.
Pour la navigation:
Nous offrons une livraison mondiale pour la machine 3D AOI. Les délais de livraison varient selon la destination, mais nous nous efforçons de livrer votre machine le plus rapidement possible.Toutes les expéditions sont entièrement assurées et nous fournissons un numéro de suivi afin que vous puissiez surveiller votre colis pendant le transport.
Q: Quel est le numéro de modèle de la machine 3D AOI?
R: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q: Où la machine 3D AOI est-elle fabriquée?
R: La machine 3D AOI est fabriquée à Dongguan, en Chine.
Q: Quelles sont les certifications de la machine 3D AOI?
R: La machine 3D AOI est certifiée ISO9001 et ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R: La quantité minimale de commande pour la machine 3D AOI est de 1.
Q: Quel est le prix de la machine 3D AOI?
R: Le prix de la machine 3D AOI est négociable.
Q: Quel est le délai de livraison de la machine 3D AOI?
R: Le délai de livraison de la machine 3D AOI est d'une semaine.
Q: Quelles sont les conditions de paiement pour la machine 3D AOI?
R: Les conditions de paiement pour la machine 3D AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de la machine 3D AOI?
R: La capacité d'approvisionnement de la machine 3D AOI est de 1000/mois.
