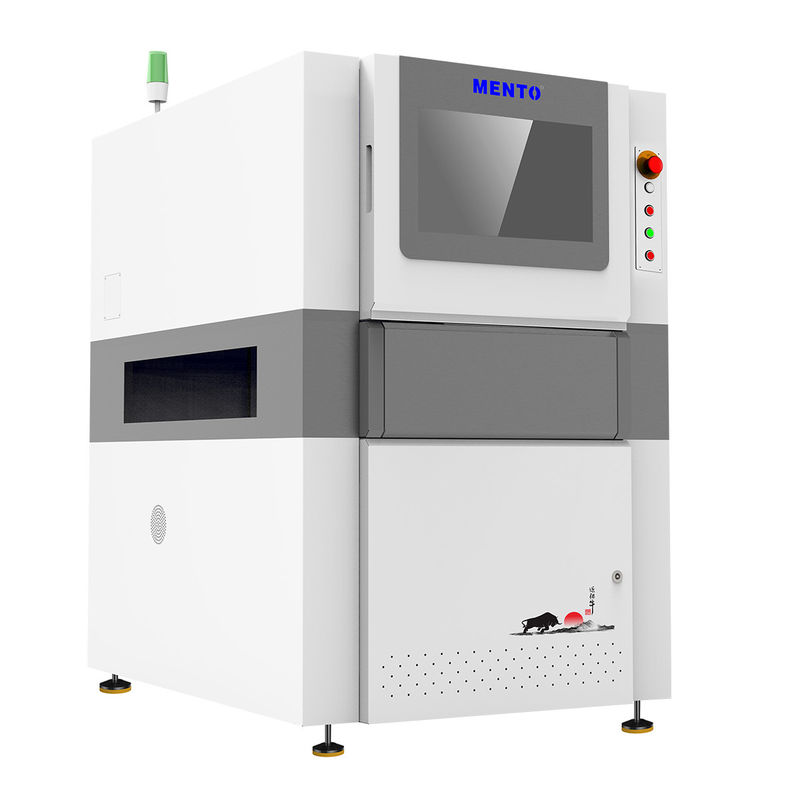

Description du produit :
Notre méthode d'inspection 3D permet une inspection plus précise de vos cartes par rapport aux méthodes d'inspection 2D traditionnelles. Vous pourrez détecter des défauts tels que des pattes décollées, des composants en pierre tombale et même des micro-fissures qui seraient manqués par une inspection 2D.
La zone d'inspection de notre machine AOI 3D est jusqu'à 510 x 510 mm, ce qui la rend adaptée à l'inspection d'une large gamme de tailles de PCB. Cela signifie que vous n'aurez pas à vous soucier d'investir dans plusieurs machines pour couvrir tous vos besoins d'inspection.
L'éclairage LED RVB de notre machine fournit un éclairage lumineux et uniforme pour vos cartes, garantissant que même les plus petits défauts sont visibles par notre caméra numérique 3D. Ce type de caméra permet une inspection plus précise et détaillée de vos cartes.
Dans l'ensemble, notre machine AOI 3D est une solution de pointe pour vos besoins d'inspection de PCB. Avec sa vitesse d'inspection rapide, sa méthode d'inspection 3D précise, sa grande zone d'inspection et son éclairage LED RVB avancé et sa caméra numérique 3D, vous pouvez être assuré que vos PCB seront inspectés en profondeur pour tout défaut. Faites confiance à notre expertise en tant que fabricants d'équipements AOI pour vous fournir le meilleur de la technologie d'inspection AOI de PCB.
| Modèle de l'appareil | K3412 |
| Capacité de détection | Éléments de détection | |
| Méthode de balayage | Stop&Go |
| Système optique | Caméra | Caméra industrielle couleur haute vitesse 12MP |
| Source de lumière | 4 sources de lumière DLP (technologie de déphasage par balayage) et source de lumière rouge, verte et bleue (RVB) |
| Caméra numérique 3D | 10 µm et 15 µm (en option) |
| Répétabilité du volume | <1% (bloc de vérification standard, 3 Sigma) |
| Valeur maximale de compensation de la flexion de la plaque | ±3mm |
| GRR de capacité de détection | <10% à 6σ (+50% de tolérance, résolution de 5 µm) |
| Hauteur de détection maximale | 20mm/40mm |
| Solution au problème d'ombre | Technologie de déphasage et système de lumière structurée bidirectionnelle 3D |
| Méthode de compensation en temps réel de la flexion de la plaque | Compensation de la flexion de la plaque (suivi Z + référence de pastille) |
| Écran de test | Couleur (images 3D et 2D affichées ensemble) |
| Équipement d'entraînement | Servomoteur + guide à vis |
| Vitesse de déplacement | 800mm/s |
| Taille minimale du produit mesurable | 50mmx50mm |
| Taille maximale du produit mesurable | 400mmx500mm |
| Épaisseur du PCB | 0.5~6mm |
| Réglage de la largeur de piste | Réglage automatique de la largeur, réglage manuel de la largeur |
| Convoyage/fixation de la carte de circuit imprimé | Convoyeur à bande/fixation par pince pneumatique |
| Direction de convoyage | De gauche à droite, de droite à gauche |
| Hauteur de l'orbite | 900±20mm |
| Configuration de l'ordinateur | Unité centrale | CPU : Intel i5, RAM : DDR4-16G, GPU : GTX1660-6GB, SSD : 250G, HDD : 2T |
| Moniteur | LED 22" |
| Système d'exploitation | Ubuntu |
| Paramètres | Dimensions hors tout | L1000xP1380xH1600mm (hors voyant d'alarme) |
| Poids | 1100KG |
| Source d'alimentation | AC220V/50~60Hz/2000W |
| Pression d'air | 0.5Mpa |
| Exigences environnementales | Température : 5~40℃, humidité relative : 25%~80% (sans givre) |
| Communication des équipements en amont et en aval | Interface SMEMA standard |
Caractéristiques :
- Nom du produit : Machine AOI 3D
- Vitesse d'inspection : Jusqu'à 80 cm²/s
- Poids : 800 Kg
- Méthode d'alignement : Alignement automatique
- Épaisseur du PCB : 0.5 - 5 mm
Cette machine AOI 3D est un équipement AOI de PCB haute vitesse qui peut inspecter jusqu'à 80 cm²/s. Elle fonctionne sur et a un poids de 800 Kg. La machine utilise un alignement automatique pour inspecter avec précision les cartes de circuits imprimés d'une épaisseur de 0.5 à 5 mm. C'est un système d'inspection de PCB avancé qui utilise la technologie 3D pour garantir des résultats d'inspection précis.Paramètres techniques :Paramètre techniqueValeurRésolution10 µmVitesse d'inspectionJusqu'à 80 cm²/s
Méthode d'alignement
| Alignement automatique | Type de caméra |
|---|
| Caméra numérique 3D | Logiciel |
| Interface utilisateur intuitive | Alimentation |
| AC 220V, 50/60Hz | Éclairage |
| LED RVB | Dimensions |
| L 1300 x l 1300 x H 1500 mm | Méthode d'inspection |
| Inspection 3D | Applications : |
| Avec une capacité d'approvisionnement de 1000/mois, le Mento-01 est une excellente solution pour les entreprises qui nécessitent une inspection de PCB à haute vitesse et haute précision. La machine peut inspecter des PCB d'une épaisseur de 0.5 à 5 mm et d'une zone d'inspection allant jusqu'à 510 x 510 mm. La méthode d'alignement automatique garantit une inspection rapide et précise. | La méthode d'inspection 3D utilisée par le Mento-01 lui permet de détecter avec précision les défauts que les machines AOI 2D traditionnelles pourraient manquer. Cela la rend idéale pour les industries qui exigent un contrôle qualité de haute précision, telles que l'aérospatiale, l'automobile et la fabrication d'appareils médicaux. |
| Le logiciel d'interface utilisateur intuitive du Mento-01 permet aux opérateurs de configurer et d'utiliser facilement la machine. Il fournit un retour d'information en temps réel et génère des rapports d'inspection complets, ce qui facilite l'identification et la correction des défauts. La machine peut être utilisée pour diverses applications telles que l'inspection de la pâte à souder, le placement des composants et la qualité des joints de soudure. | En résumé, le Mento-01 est une machine AOI 3D fiable et efficace qui convient à un large éventail d'applications et de scénarios. Ses capacités d'inspection de haute précision en font un choix idéal pour les industries qui exigent un contrôle qualité strict. |
| Support et services : | La machine AOI 3D (Automated Optical Inspection) est un équipement d'inspection de haute technologie utilisé pour la production de PCB (Printed Circuit Board). Elle est conçue pour inspecter la qualité et la précision des composants montés sur la carte PCB. |
Le support technique et les services pour la machine AOI 3D comprennent :
Installation et configuration de l'équipement
Formation à l'utilisation de l'équipement
Support technique pour le dépannage et la maintenance
Mises à niveau et mises à jour logicielles
Services d'étalonnage et de test pour garantir des résultats d'inspection précis et fiables
Support client 24h/24 et 7j/7 pour toute question ou préoccupation
Notre équipe de techniciens et d'ingénieurs expérimentés se consacre à fournir un support et des services de premier ordre pour garantir que votre machine AOI 3D fonctionne à son plein potentiel et offre des résultats d'inspection précis.
- Emballage et expédition :
- Emballage du produit :
- La machine AOI 3D sera emballée en toute sécurité dans une caisse en bois pour assurer un transport sûr. La machine sera recouverte d'un rembourrage en mousse et tous les composants délicats seront enveloppés dans du papier bulle. La caisse sera scellée avec des vis et marquée d'autocollants fragiles pour une prudence supplémentaire.
- Expédition :
- La machine AOI 3D sera expédiée via un service de messagerie de confiance pour garantir une livraison rapide et sûre. Les frais d'expédition seront calculés en fonction de la destination et du poids de la machine, et le client sera informé des détails d'expédition et du numéro de suivi une fois la machine expédiée.
- FAQ :
R : La marque de la machine AOI 3D est Mento.
Q : Quel est le numéro de modèle de la machine AOI 3D ?
R : Le numéro de modèle de la machine AOI 3D est Mento-01.
Q : Quel est le lieu d'origine de la machine AOI 3D ?
R : Le lieu d'origine de la machine AOI 3D est Dongguan, Chine.
Q : Quelle est la certification de la machine AOI 3D ?
R : La machine AOI 3D est certifiée ISO9001/ISO14001.
Q : Quelle est la quantité minimale de commande pour la machine AOI 3D ?
R : La quantité minimale de commande pour la machine AOI 3D est de 1.
Q : Quel est le prix de la machine AOI 3D ?
R : Le prix de la machine AOI 3D est négociable.
Q : Quel est le délai de livraison pour la machine AOI 3D ?
R : Le délai de livraison pour la machine AOI 3D est de 1 semaine.
Q : Quelles sont les conditions de paiement pour la machine AOI 3D ?
R : Les conditions de paiement pour la machine AOI 3D sont en ligne.
Q : Quelle est la capacité d'approvisionnement de la machine AOI 3D ?
R : La capacité d'approvisionnement de la machine AOI 3D est de 1000/mois.
