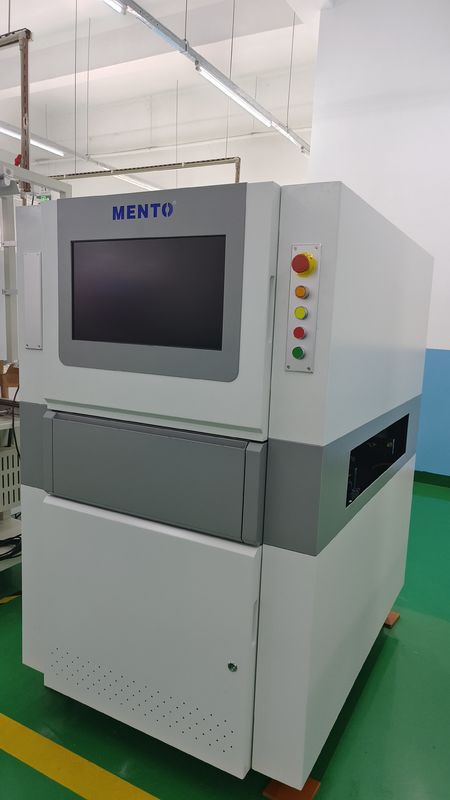

Machine d'inspection automatique de la pâte de soudure optique sPI SMT Pick and Place

Name: Machine d'inspection automatique de la pâte de soudure optique sPI SMT Pick and Place
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DW
Price: Négociable USD
Availability: InStock

Détails de produit

Lieu d'origine: Je suis désolée.

Nom de marque: MENTO

Certification: FCC.ROHS,CCC

Numéro de modèle: K2005DW

Conditions de paiement et d'expédition

Quantité de commande min: 3

Détails d'emballage: Le nombre de points d'intervention est déterminé par le nombre de points d'intervention.

Délai de livraison: 20 jours ouvrables

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 10 pièces + 20 jours ouvrables

Obtenez le meilleur prix

Détails de produit

Description de produit

Détails de produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                            Machine d'inspection de pâte de soudure de SPI, Machine d'inspection de pâte de soudure SMT Pick, Machines de traitement automatique de l'eau dans le métal


Système d'exploitation:	Les fenêtres	Environnement:	10 à 40°C
Source d'air:	0.4-0.6Mpa	Le poids:	900KGS
Épaisseur du PCB:	0.5 à 6 mm	Source optique:	RGB + W intégrale à quatre couleurs
Nom de l'article:	Machine à PCB SMT AOI, Systèmes AOI	Expédition:	expédition à temps
Application du projet:	L'inspection optique par pâte de soudure	Fonctionnalité:	Utilisation industrielle - ligne de montage SMT
Méthode d'éclairage:	LED	Modèle:	ABC-123
Précision:	Haute précision

Système d'exploitation:	Les fenêtres
Environnement:	10 à 40°C
Source d'air:	0.4-0.6Mpa
Le poids:	900KGS
Épaisseur du PCB:	0.5 à 6 mm
Source optique:	RGB + W intégrale à quatre couleurs
Nom de l'article:	Machine à PCB SMT AOI, Systèmes AOI
Expédition:	expédition à temps
Application du projet:	L'inspection optique par pâte de soudure
Fonctionnalité:	Utilisation industrielle - ligne de montage SMT
Méthode d'éclairage:	LED
Modèle:	ABC-123
Précision:	Haute précision

Description de produit

Inspection Optique Automatisée Descendante Série K20

Modèle de l'appareil		K2005DW
Capacité de détection	Éléments de détection	Corps de composant CHIP, joints de soudure de composant CHIP, caractères, joints de soudure DIP
	Composant le plus petit	CHIP:0201 Pas:0.3mm
	Méthode de détection	Débogage de paramètres d'algorithme, apprentissage automatique
Système optique	Caméra	Caméra industrielle couleur haute vitesse 5MP
	Objectif télécentrique	0.22X/0.17X
	Résolution	15um/20um/25um
	Champ de vision (FOV)	36x30mm/48x40mm/61x51mm
	Vitesse de détection	3FOV/s
Propriété mécanique	Épaisseur du PCB	0.3~10mm (gauchissement ≤5mm)
	Hauteur du composant	180mm supérieur, 30mm inférieur (hauteur spéciale personnalisable)
	Équipement d'entraînement	Servomoteur + vis à billes + glissière linéaire
	Vitesse de déplacement	Max. 600mm/s
	Précision de positionnement	≤8um (après calibration)
	Rail de transport PCB	Hauteur de transport du rail PCB : 900±20mm (du sol à la surface de transport du guide PCB)
		Taille maximale du PCB : 510mmx460mm
		Espacement minimum du PCB : ≤90mm
Paramètres	Source d'alimentation	AC220V/50Hz/2000W
	Dimensions hors tout	L1140mmxP1400mmxH1600mm (hors pieds 100±20mm)
	Poids	≈700KG
	Pression d'air	≥0.5MPa
	Exigences environnementales	Température : 5~40°C, humidité relative 25%~80% (sans givre)
	Communication avec les équipements en amont et en aval	Interface SMEMA standard

Conception de plateforme scientifique

Conception de voie de déplacement de qualité meulage

précision de répétition et précision de positionnement élevées, faible bruit.

Conception d'un système de contrôle de mouvement de haute précision

Éviter la perte de données du système de mouvement, assurer un fonctionnement stable à haute vitesse, et améliorer efficacement la vitesse d'accélération et de décélération du mouvement.

Machine d'inspection automatique de la pâte de soudure optique sPI SMT Pick and Place

Caractéristiques du produit - Systèmes de vision

Caméra industrielle

Caméra numérique industrielle multi-images haute vitesse.

Contrôleur de source lumineuse à courant constant

Le contrôleur numérique à courant constant en boucle fermée assure la stabilité et l'uniformité de la luminosité de la source lumineuse.

Système optique télécentrique

Grande profondeur de champ, faible distorsion, conception à pixels complets, résolution fixe.

Capacité d'inspection du produit

1. Mauvais composant 2. Composant manquant 3. Inversé 4. Soudure virtuelle 5. Trou d'étain 6. Colinéarité 7. Faux soudage 8. Pédicule 9. Manque d'étain

10. Étain continu 11. Manque d'étain sur joint de soudure DIP 12. Décalage de position 13. Composant traversant DIP mal inséré 14. Composant DIP mal sorti...

Machine d'inspection automatique de la pâte de soudure optique sPI SMT Pick and Place

Fonction de connexion de données MES et système SPC puissant

1. Statistiques en temps réel des 10 principaux composants d'alarme

2. Permet de définir un nombre d'alarmes pour arrêter automatiquement l'équipement en amont.

3. Exportation de l'image complète de chaque PCB en temps réel pour une traçabilité ultérieure

4. L'interface MES développée en interne prend en charge les formats standard et personnalisés.

Machine d'inspection automatique de la pâte de soudure optique sPI SMT Pick and Place
