Détails de produit
Lieu d'origine: Je suis désolée.
Nom de marque: MENTO
Certification: FCC.ROHS,CCC
Numéro de modèle: Les résultats de l'enquête
Conditions de paiement et d'expédition
Quantité de commande min: 3
Détails d'emballage: Le nombre de points d'intervention est déterminé par le nombre de points d'intervention.
Délai de livraison: 20 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 pièces + 20 jours ouvrables
Système d'exploitation: |
Les fenêtres |
Environnement: |
10 à 40°C |
Source d'air: |
0.4-0.6Mpa |
Épaisseur du PCB: |
0.5 à 6 mm |
Source optique: |
RGB + W intégrale à quatre couleurs |
Nom de l'article: |
Machine à PCB SMT AOI, Systèmes AOI |
Expédition: |
expédition à temps |
Application du projet: |
L'inspection optique par pâte de soudure |
Fonctionnalité: |
Utilisation industrielle - ligne de montage SMT |
Précision: |
Haute précision |
Système d'exploitation: |
Les fenêtres |
Environnement: |
10 à 40°C |
Source d'air: |
0.4-0.6Mpa |
Épaisseur du PCB: |
0.5 à 6 mm |
Source optique: |
RGB + W intégrale à quatre couleurs |
Nom de l'article: |
Machine à PCB SMT AOI, Systèmes AOI |
Expédition: |
expédition à temps |
Application du projet: |
L'inspection optique par pâte de soudure |
Fonctionnalité: |
Utilisation industrielle - ligne de montage SMT |
Précision: |
Haute précision |

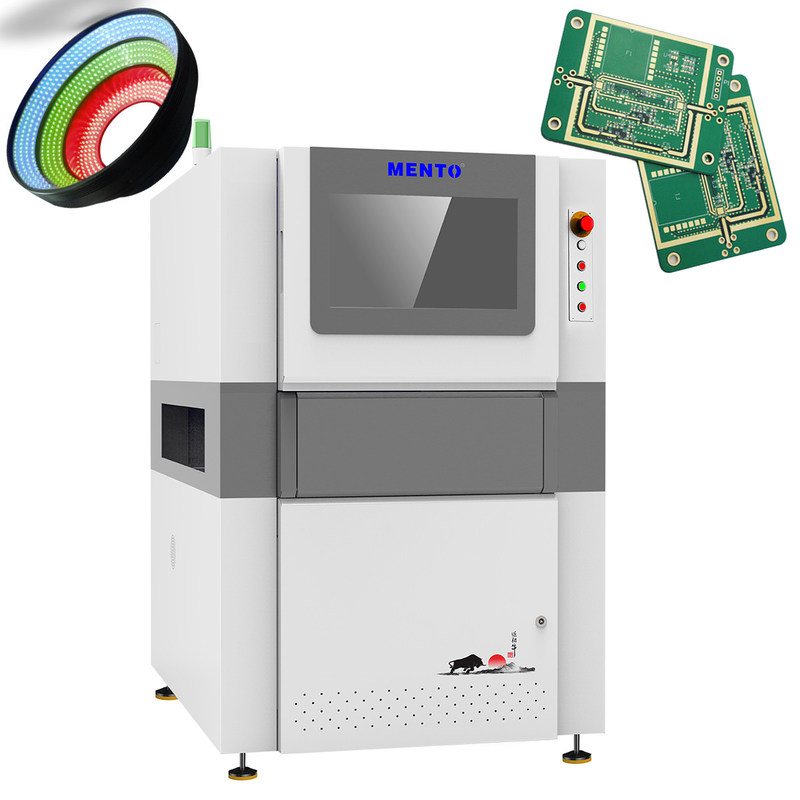

Série K20 à la baisse Inspection optique automatisée
| Modèle de dispositif | Les résultats de l'enquête | |
| Capacité de détection | Objets de détection | Corps du composant CHIP, joints de soudure des composants CHIP, caractères, joints de soudure DIP |
| Le composant le plus petit | Je vous en prie, faites-moi signe.0.3 mm | |
| Méthode de détection | Débogage de paramètres d'algorithme, apprentissage automatique | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Lentilles télécentriques | 0.23X | |
| Résolution | 15um | |
| VFV | 60x45 mm | |
| Vitesse de détection | 3FOV/s | |
| Système logiciel | Système d'exploitation | Pour Windows 10 |
| Propriétés mécaniques | Épaisseur des PCB | 0.3 ~ 10 mm ((page de guerre ≤ 5 mm) |
| Hauteur du composant | 180 mm haut, 30 mm bas (hauteur spéciale peut être personnalisée) | |
| Équipement de conduite | Servo moteur + vis à bille + glissement linéaire | |
| Vitesse de déplacement | Max.600 mm/s | |
| Précision de positionnement | ≤ 8um ((après étalonnage) | |
| Chemins de fer de transport de PCB | Hauteur de transport du rail de PCB: 900 ± 20 mm (du sol à la surface de transport du rail de guidage du PCB) | |
| Taille maximale du PCB: 510 mmx460 mm | ||
| Distance minimale entre les PCB: ≤ 90 mm | ||
| Paramètres | Source de puissance | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Taille globale | W1140mmxD1400mmxH1600mm (à l'exclusion du pied 100±20mm) | |
| Le poids | ≈ 700KG | |
| Pression de l'air | ≥ 0,5 MPa | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative de 25 à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Conception de la plateforme scientifique
Conception des voies de déplacement de qualité de broyage
la précision de répétition et la précision de positionnement est élevée, le bruit faible.
Conception d'un système de commande de mouvement de haute précision
Évitez la perte de données du système de mouvement, assurez-vous un fonctionnement stable et à grande vitesse et améliorez efficacement la vitesse d'accélération et de décélération du mouvement.
Caractéristiques du produit - Systèmes de vision
Caméra industrielle
Caméra numérique industrielle à haute vitesse multi-cadres.
Contrôleur de source lumineuse à courant constant
Le régulateur numérique à courant constant en boucle fermée assure la stabilité et l'uniformité de la luminosité de la source lumineuse.
Système optique télécentrique
Haute profondeur de champ, faible distorsion, plein pixel, résolution fixe.
Capacité d'inspection des produits
1La partie manquante, la partie inversée, la soudure virtuelle, le trou d'étain, la collinearité, la fausse soudure, le pédicule, moins d'étain.
10- L'étain continu 11 - Le joint de soudure DIP moins l'étain 12 - La position décalée 13 - La prise de fuite DIP
Fonction d'amarrage des données MES et puissant système SPC
1. Statistiques en temps réel des 10 principaux composants d'alarme
2. Permet de définir un décompte d'alarme pour arrêter automatiquement l'équipement en amont.
3Exporter l'image complète de chaque PCB en temps réel pour une traçabilité ultérieure
4L'interface MES développée de manière indigène prend en charge les formats standard et personnalisés.
