Détails de produit
Lieu d'origine: Je suis désolée.
Nom de marque: MENTO
Certification: FCC.ROHS,CCC
Numéro de modèle: M2020
Conditions de paiement et d'expédition
Quantité de commande min: 3
Détails d'emballage: Les mesures de sécurité doivent être appliquées conformément à l'annexe II.
Délai de livraison: 20 jours ouvrables
Capacité d'approvisionnement: 10 pièces + 20 jours ouvrables
Application du projet: |
Inspection des PCB |
Vitesse d'inspection: |
Jusqu'à 25 cm2/s |
Système d'exploitation: |
Les fenêtres |
Le type: |
Inspection optique automatisée |
Énergie: |
C.A. 110-240V |
type de caméra: |
CCD haute résolution |
Modèle: |
Appareil de contrôle |
Connectivité: |
Éthernet |
Résolution: |
10 μm |
Éclairage: |
LED |
Logiciel: |
Interface graphique intuitive |
Application du projet: |
Inspection des PCB |
Vitesse d'inspection: |
Jusqu'à 25 cm2/s |
Système d'exploitation: |
Les fenêtres |
Le type: |
Inspection optique automatisée |
Énergie: |
C.A. 110-240V |
type de caméra: |
CCD haute résolution |
Modèle: |
Appareil de contrôle |
Connectivité: |
Éthernet |
Résolution: |
10 μm |
Éclairage: |
LED |
Logiciel: |
Interface graphique intuitive |

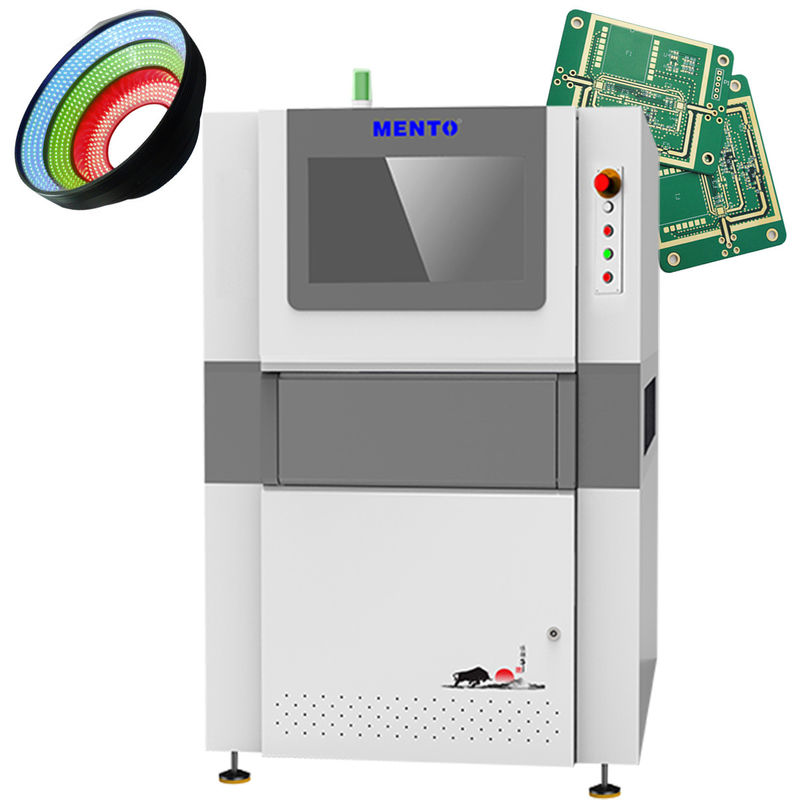

Inspection de l'apparence des mini-LED de la série M20
| Modèle | M2020 | |
| Inspection | Objets d'inspection | Manque de liaison, liaison erronée, matériau endommagé, matériau décalé, matériau incliné, matériau retourné, mauvaise polarité, particules, matériau soulevé, collinearité médiocre |
| Méthode de contrôle | Traitement d'images, apprentissage automatique | |
| Système optique | La caméra | 20 MP |
| Lentille | Lentille bi-télécentrique haute résolution | |
| Résolution | Pour les appareils de type "LED", la valeur de l'éclairage doit être supérieure ou égale à: | |
| Source de lumière | RGB personnalisable | |
| Efficacité | Arrêtez-vous puis allez: 3 FOV/s | |
| Configuration de l'ordinateur | Le PC | Le processeur:Intelli7, la RAM:DDR4-32G, le GPU:GTX1660-6GB SSD:250G, le disque dur:2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Résultats des inspections | Épaisseur des PCB | 1 à 5 mm |
| Hauteur maximale admissible du composant | 20 mm supérieurs, 30 mm inférieurs (personnalisable) | |
| Le conducteur | Servo-moteur + Guide à vis | |
| Vitesse de déplacement | Maximum: 600 mm/s | |
| Hauteur des luminaires PCB | 900+20 mm ((du sol à la surface du dispositif) | |
| Paramètres | Taille des PCB | Max: 600 mmx 500 mm ((train unique, largeur réglable) |
| Le pouvoir | Pour les appareils de type à commande numérique | |
| Les dimensions | W1350xD1000xH1650mm ((sans le voyant d'alarme) | |
| Le poids | ≈1100KG | |
| Exigence de pression de l'air | ≥ 0,5 MPa | |
| Exigences environnementales | Température: 5 à 40 °C, RH 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard / communication de données avec le condensateur | |
Mesure de la plaque/inspection de la plaque/imprimante à pâte de soudure/SPI/liant sous pression/AOI avant reflux/
Le four à reflux/AOI après reflux/Inspection de la luminescence/Inspection des colloïdes/Marqueur laser/Rework
Conception de la plateforme scientifique
La technologie d'étalonnage global de très haute précision assure la mesure précise des anomalies de déplacement, d'inclinaison et de collinearité des composants et fournit des résultats quantitatifs.
Capacité de contrôle du mouvement au niveau des microns
Le système de commande en boucle fermée assure une précision de position de 1um.
Contrôle électronique de l'OI
Longue durée de vie, stable et silencieuse: indication de l'état de la lumière LED.
Sortie de valeur de décalage Sortie de valeur d'angle
Détection de collinéalité (collinéalité, distance absolue, plage de collinéalité, espacement droit)
Système de vision
Caméra industrielle
Caméra industrielle à haute précision.
Système optique télécentrique
Haute profondeur de champ, faible distorsion, pixels complets, conception à résolution fixe.
Contrôleur de source lumineuse à courant constant
Le régulateur numérique de courant constant en boucle fermée assure la stabilité et l'uniformité de la luminosité de la source lumineuse.
Pré-traitement des images (IPE)
Une variété de prétraitement d'image, prenant en charge l'IPE personnalisé (composé de l'opérateur.() +-*/goût et de l'expression IPE),
qui peuvent mieux mettre en évidence les caractéristiques de l'image.
