Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Les États membres doivent:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Système d'exploitation: |
Pour Windows 10 |
Méthode de contrôle: |
Inspection 3D |
Épaisseur du PCB: |
0.5 à 5 mm |
Logiciel: |
Interface utilisateurs intuitive |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
Énergie: |
AC 220V, 50/60 Hz |
Le poids: |
1100 kilogrammes |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Système d'exploitation: |
Pour Windows 10 |
Méthode de contrôle: |
Inspection 3D |
Épaisseur du PCB: |
0.5 à 5 mm |
Logiciel: |
Interface utilisateurs intuitive |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
Énergie: |
AC 220V, 50/60 Hz |
Le poids: |
1100 kilogrammes |
Région d'inspection: |
Jusqu'à 510 x 510 mm |

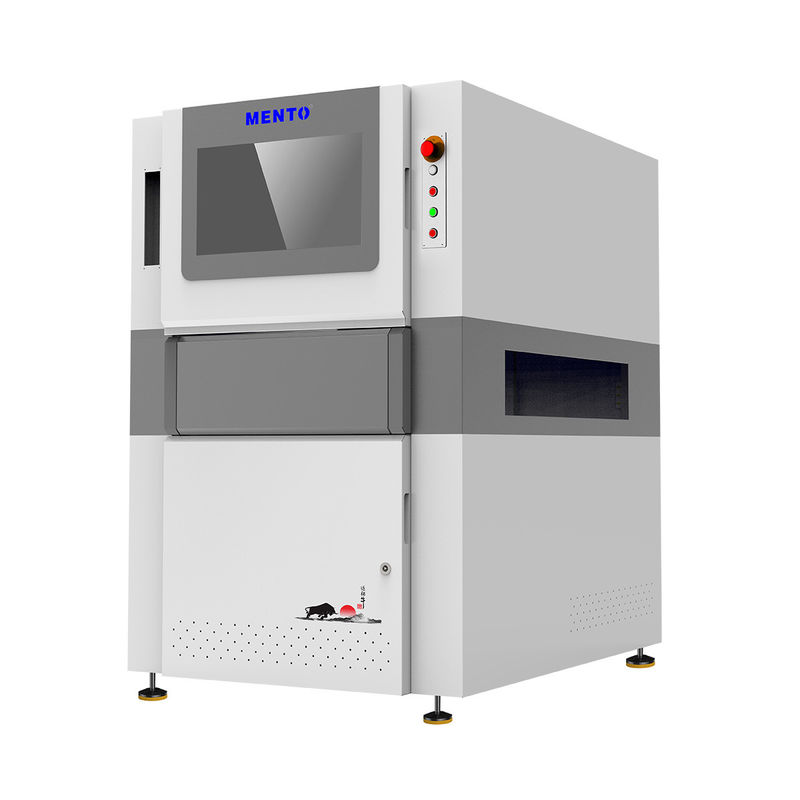

Notre machine d'inspection 3D AOI est équipée d'un éclairage LED RVB qui fournit un excellent éclairage pour l'inspection des PCB.Le système d'éclairage est conçu pour fournir un éclairage adéquat pour l'inspection même des plus petits composants.
La machine d'inspection 3D AOI est équipée du système d'exploitation Windows 10, ce qui la rend facile à utiliser et à utiliser.L'interface conviviale du système d'exploitation vous permet de configurer et d'utiliser facilement la machine sans aucune difficulté.
La zone d'inspection de notre machine d'inspection 3D AOI est jusqu'à 510 x 510 mm, ce qui la rend adaptée à l'inspection d'un large éventail de tailles de PCB.La machine est conçue pour fournir une inspection de haute précision et de précision pour les PCB, en veillant à détecter tous les défauts.
Notre machine d'inspection 3D AOI utilise la méthode d'inspection 3D, qui est la méthode d'inspection la plus avancée de l'industrie.y compris ceux qui sont difficiles à inspecter à l'aide de méthodes d'inspection 2D.
La machine d'inspection 3D AOI a une dimension de L 1300 x W 1300 x H 1500 mm. Cette conception compacte permet à la machine de s'intégrer dans la plupart des lignes de production sans prendre trop de place.
Notre machine d'inspection 3D AOI est parfaite pour une gamme d'industries, y compris l'automobile, l'aérospatiale, médicale et de l'électronique grand public.vous pouvez être assuré de résultats d'inspection de haute qualité qui répondent à vos normes de production.
Donc, que vous soyez dans l'industrie de la fabrication électronique ou toute autre industrie qui nécessite une inspection précise et précise des PCB et des composants électroniques,notre machine d'inspection 3D AOI est la solution parfaite pour vous.
| Modèle de dispositif | Les États membres doivent: | |
| Capacité de détection | Objets de détection | |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | 4 Source lumineuse DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 20 mm/40 mm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Le Mento-01 est conçu pour une variété de scénarios d'inspection, y compris l'inspection des PCB aoi.Fabrication mécaniqueLe Mento-01 a une vitesse d'inspection élevée, allant jusqu'à 80 cm2/s, ce qui en fait une solution d'inspection efficace et fiable.
Le Mento-01 utilise un éclairage LED RVB et une technologie de caméra numérique 3D pour effectuer une inspection 3D. Cette méthode permet de détecter des défauts plus complexes et subtils,qui peuvent facilement être manquées par les méthodes d'inspection 2D traditionnelles.
Le Mento-01 est adapté à un large éventail d'occasions et de scénarios d'application, y compris mais sans s'y limiter:
Le Mento-01 est un choix idéal pour ceux qui recherchent une machine 3D fiable et efficace.Le Mento-01 est capable de détecter même les défauts les plus subtils..
Mento-01 est une machine 3D AOI capable de fournir un système d'inspection de PCB de haute qualité.La quantité minimale de commande est de 1 et le prix est négociableLe délai de livraison est de 1 semaine et les conditions de paiement sont en ligne.
La surface d'inspection de Mento-01 est jusqu'à 510 x 510 mm avec une méthode d'inspection 3D et une vitesse d'inspection allant jusqu'à 80 cm2/s. L'éclairage est une LED RVB d'une résolution de 10 μm.
Emballage du produit:
Pour la navigation:
R: La marque de cette machine 3D AOI est Mento.
Q: Quel est le numéro de modèle de cette machine 3D AOI?
R: Le numéro de modèle de cette machine 3D AOI est Mento-01.
Q: Où cette machine 3D AOI est-elle fabriquée?
R: Cette machine 3D AOI est fabriquée en Chine, à Dongguan.
Q: Quelles sont les certifications de cette machine 3D AOI?
R: Cette machine 3D AOI est certifiée ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour cette machine 3D AOI?
R: La quantité minimale de commande pour cette machine 3D AOI est de 1 unité.
Q: Quel est le prix de cette machine 3D AOI?
R: Le prix de cette machine 3D est négociable.
Q: Quel est le délai de livraison de cette machine 3D AOI?
R: Le délai de livraison de cette machine 3D AOI est d'une semaine.
Q: Quelles sont les conditions de paiement pour cette machine 3D AOI?
R: Les conditions de paiement pour cette machine 3D AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de cette machine 3D AOI?
R: La capacité d'approvisionnement de cette machine 3D AOI est de 1000 unités par mois.
