Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 1 semaine
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
Vitesse de mouvement: |
800mm/sec |
Garantie: |
trois mois |
Pièces minimum: |
50*50 millimètre |
Taille du PCB d'inspection: |
50 mm x 50 mm - 510 mm x 460 mm |
Ajustement de largeur: |
Le manuel |
Épaisseur: |
0.5mm-6mm |
Le stock: |
Les plus gros |
La caméra: |
12MP, couleur |
Vitesse de mouvement: |
800mm/sec |
Garantie: |
trois mois |
Pièces minimum: |
50*50 millimètre |
Taille du PCB d'inspection: |
50 mm x 50 mm - 510 mm x 460 mm |
Ajustement de largeur: |
Le manuel |
Épaisseur: |
0.5mm-6mm |
Le stock: |
Les plus gros |
La caméra: |
12MP, couleur |

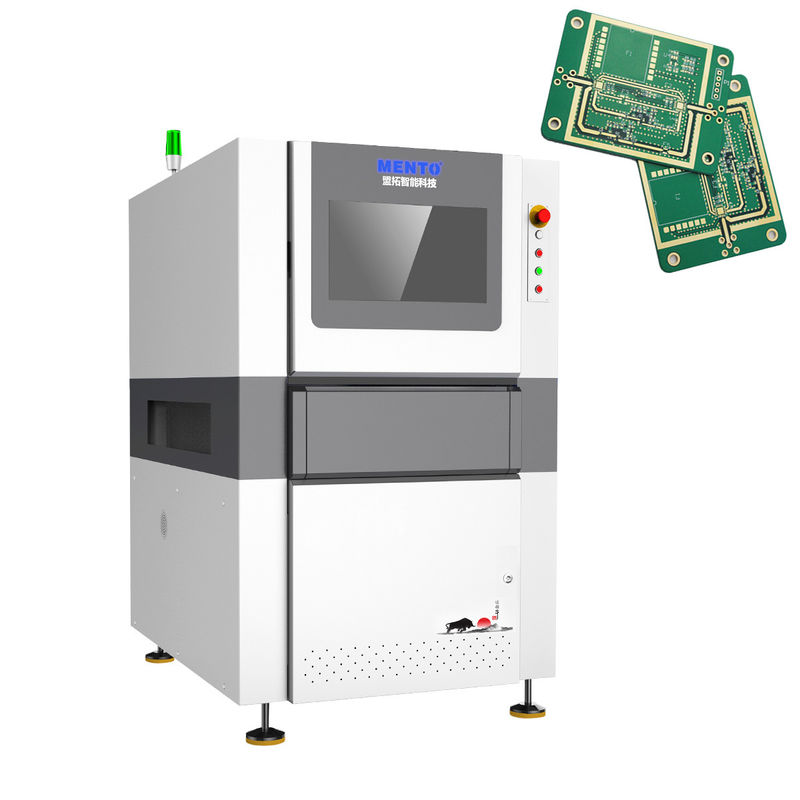

La machine SMT AOI a une vitesse de déplacement de 800 mm/sec, ce qui en fait l'une des machines AOI les plus rapides du marché.le rendant adapté à un large éventail d'applicationsLa machine est capable d'inspecter à la fois les PCB mono- et double-faces, et elle peut détecter les défauts tels que les composants manquants, la mauvaise polarité et les défauts de soudage.
La machine SMT AOI est conçue pour un fonctionnement et une maintenance faciles.La machine est également équipée d'une fonction d'étalonnage automatique, ce qui garantit des résultats d'inspection précis à chaque fois.
La machine SMT AOI est une solution fiable et durable pour l'automatisation de l'inspection des PCB.qui donne aux utilisateurs la tranquillité d'esprit et assure que tous les problèmes qui peuvent survenir sont rapidement résolusLa machine est construite pour durer, avec des composants de haute qualité et une construction robuste qui peut résister aux rigueurs de l'utilisation continue.
En résumé, la machine SMT AOI est une solution avancée pour l'inspection optique automatique des PCB.aider les fabricants à accroître leur productivité et à réduire les erreurs dans le processus d'assemblageAvec sa caméra à grande vitesse, sa vitesse de mouvement rapide et son fonctionnement facile, la machine SMT AOI est un outil essentiel pour toute usine de fabrication de PCB.
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Notre machine SMT AOI est un système d'inspection optique automatique de pointe qui garantit le plus haut niveau de qualité pour vos besoins de fabrication électronique.d'une vitesse de déplacement de 800 mm/sec et d'une vitesse de 0.23sec/FOV, notre machine est capable d'inspecter même les plus petits composants avec facilité.avec une garantie de trois moisVous pouvez compter sur la durabilité et la fiabilité de notre produit.
| Vitesse de déplacement | 800 mm/s |
| Taille du PCB d'inspection | 50 mm x 50 mm - 510 mm x 460 mm |
| Condition | Utilisé, neuf |
| La caméra | Neuf millions de pixels |
| Min Parties | 50 × 50 mm |
| Épaisseur | 0.5 mm-6 mm |
| Nom de la partie | Machine de détection de l'AIO SMT |
| Le stock | Les plus gros |
| Caractéristiques | 6.5 Mpix Caméra couleur haute vitesse |
| Réglage de la largeur | Le manuel |
La machine SMT AOI est conçue pour une inspection optique automatisée, utilisant l'apprentissage automatique pour détecter les défauts des cartes de circuits imprimés (PCB).Cela en fait un choix idéal pour les fabricants d'électronique qui doivent assurer la qualité de leurs produitsLa machine peut inspecter les PCB d'une épaisseur de 0,5 mm à 6 mm et le réglage de la largeur est manuel.
La machine SMT AOI est équipée d'une caméra couleur de 12 MP, qui peut capturer des images haute résolution de PCB.qui peut détecter des défauts tels que des composants manquantsLa machine peut également détecter d'autres défauts tels que des rayures, des fissures et de la saleté sur la surface du PCB.
La machine SMT AOI convient à une variété d'occasions et de scénarios, tels que les usines de fabrication d'électronique, les chaînes de montage de PCB et les laboratoires de contrôle de la qualité.Sa capacité à détecter rapidement et précisément les défauts en fait un outil indispensable pour assurer la qualité des produits électroniquesLa machine est également très fiable, avec un grand stock disponible et une capacité d'approvisionnement de 1000/mois.
Nom de marque: Mento
Lieu d'origine: Chine Dongguan
Certification suivante: ISO9001/ISO14001
Quantité minimale de commande: 1
Prix: négociable (Veuillez nous contacter pourPrix de la machine AOI)
Délai de livraison: 1 semaine
Conditions de paiement: en ligne
Capacité d'approvisionnement: 1000/mois
Réglage de la largeur: manuel
Garantie: trois mois
Caractéristiques: 6.5 Mpix High-Speed Color Camera, Caméra: 12MP, couleur
Stock: énorme
La machine SMT AOI est équipée d'une technologie d'inspection optique avancée qui peut détecter des défauts tels que des composants manquants, des composants incorrects et un renversement de polarité.Notre support technique produit et services comprennent:
Nous nous engageons à fournir un soutien technique et des services fiables et efficaces pour assurer les performances optimales et la longévité de votre machine SMT AOI.
Emballage du produit:
La machine SMT AOI sera emballée dans une boîte en carton robuste avec rembourrage en mousse à l'intérieur pour assurer une bonne protection de la machine pendant le transport.La boîte contiendra les câbles nécessaires, logiciel et manuel d'utilisation.
Pour la navigation:
La machine SMT AOI sera expédiée par un service de messagerie réputé tel que DHL ou FedEx. Le coût d'expédition sera calculé en fonction de la destination et du poids du colis.Les délais d'expédition peuvent varier selon le lieu, mais les clients recevront un numéro de suivi pour pouvoir suivre l'avancement de leur expédition.
Quel est le nom de la marque de la machine AOI?
Nom de marque:Mento
Où la machine AOI est-elle fabriquée?
Le lieu d'origine:Chine Dongguan
Quelles sont les certifications de l'appareil AOI?
Certification de l'appareilLes produits de base doivent être conformes à la norme ISO 9001
Quelle est la quantité minimale de commande pour la machine AOI?
Quantité minimale de commande:1
Quel est le délai de livraison de la machine AOI?
Délai de livraison:1 semaine
Quelles sont les conditions de paiement pour la machine AOI?
Conditions de paiement:En ligne
Quelle est la capacité d'alimentation de la machine AOI?
Capacité d'approvisionnement:1000 par mois
Le prix de la machine AOI est-il négociable?
Le prix:Négociable
