Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, T/T, L/C
Capacité d'approvisionnement: 1000/mois
Les dimensions: |
Pour les pièces détachées: |
Vitesse d'inspection: |
Jusqu'à 1000 mm/s |
Énergie: |
AC 100-240V, 50/60 Hz |
Logiciel: |
Interface graphique intuitive |
Type d'inspection: |
2D et 3D |
La programmation: |
Facile à utiliser glisser-déposer |
type de caméra: |
CCD haute résolution |
Résolution: |
5um |
Les dimensions: |
Pour les pièces détachées: |
Vitesse d'inspection: |
Jusqu'à 1000 mm/s |
Énergie: |
AC 100-240V, 50/60 Hz |
Logiciel: |
Interface graphique intuitive |
Type d'inspection: |
2D et 3D |
La programmation: |
Facile à utiliser glisser-déposer |
type de caméra: |
CCD haute résolution |
Résolution: |
5um |
| 3DInspection de la pâte de soudure | ||
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |

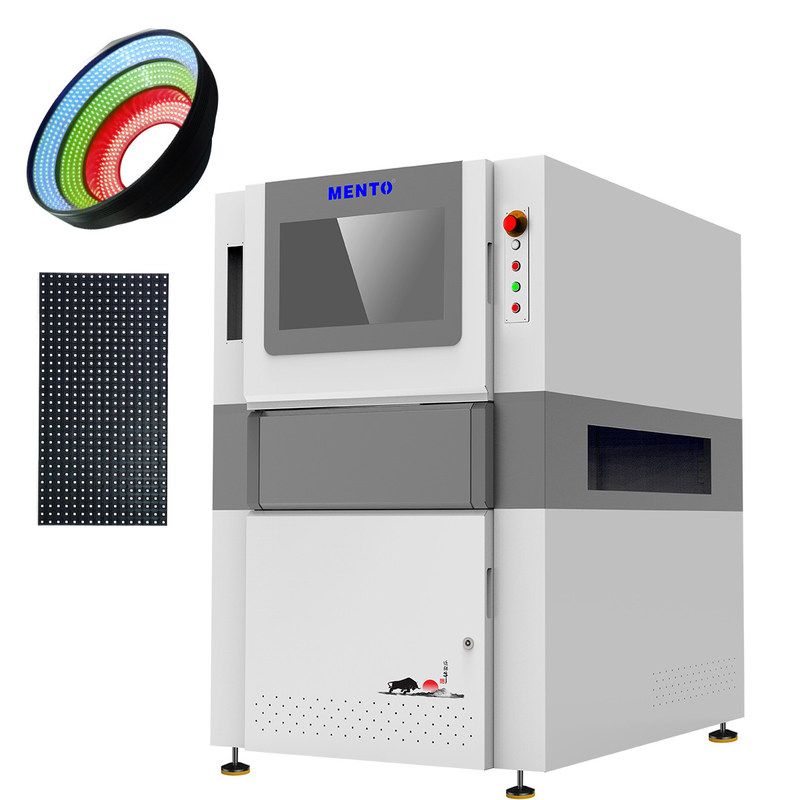

Cette machine d'inspection optique automatisée est équipée d'une caméra CCD haute résolution qui fournit des images claires et détaillées des PCB.Ce type de caméra permet à la machine de détecter même les plus petits défauts et anomalies sur les PCB, en veillant à ce qu'ils soient soigneusement inspectés pour la qualité et la fiabilité.
L'appareil fonctionne avec le système d'exploitation Windows, ce qui le rend facile à utiliser et hautement compatible avec d'autres systèmes.Vous pouvez facilement l'intégrer dans votre ligne de production existante sans vous soucier des problèmes de compatibilité.
La machine d'inspection optique automatisée a une conception compacte et robuste, avec des dimensions de 1200 mm X 1000 mm X 1500 mm.Cela le rend facile à intégrer dans n'importe quelle ligne de production sans prendre trop de placeIl est également léger et facile à déplacer, ce qui le rend idéal pour une utilisation dans différents endroits.
Le logiciel utilisé par la machine d'inspection optique automatisée est connu pour son interface graphique intuitive, qui le rend facile à utiliser et à naviguer.Cela vous permet d'utiliser la machine facilement sans avoir besoin de formation ou de connaissances techniques approfondies..
En résumé, la machine d'inspection optique automatisée est un équipement d'inspection SMT puissant et fiable qui fournit une inspection précise et efficace des circuits imprimés.Sa programmation facile à utiliser, caméra CCD haute résolution, système d'exploitation Windows, conception compacte et interface graphique intuitive en font le choix idéal pour toute ligne de production nécessitant une inspection précise et fiable des PCB.
Cette machine d'inspection optique automatisée est une puissante machine d'inspection de PCB qui utilise des méthodes d'inspection optique.il peut détecter rapidement et précisément les défauts sur les PCBL'éclairage LED et la caméra CCD haute résolution assurent une image claire et détaillée.
Notre machine d'inspection optique automatisée convient à une variété d'occasions et de scénarios d'application de produits, notamment:
Notre machine d'inspection optique automatisée est équipée d'une caméra CCD haute résolution, permettant une inspection précise et détaillée des produits.fournir un espace suffisant pour les produits de différentes tailles.
Le logiciel intuitif de l'interface graphique facilite le fonctionnement de la machine, même pour ceux qui ont une expertise technique limitée.notre machine d' inspection optique automatisée est à la fois compacte et robuste.
Chez Mento, nous offrons des prix compétitifs pour notre machine d'inspection optique automatisée. Le prix est négociable en fonction de vos besoins et exigences spécifiques.Nous offrons des conditions de paiement flexibles, y compris les options de paiement en ligne.
Notre capacité d'approvisionnement est de 1000 par mois, ce qui garantit que nous pouvons répondre aux demandes même des plus grandes installations de production.vous n'aurez pas à attendre longtemps pour commencer à bénéficier de notre machine d'inspection optique automatisée.
Ne vous contentez pas de rien de moins que le meilleur quand il s'agit de machines d'inspection optique automatisées. Contactez Mento aujourd'hui pour en savoir plus sur nos produits et services.
Mento, une marque leader dans l'industrie des machines d'inspection optique automatisée (AOI), propose des équipements d'inspection SMT (Surface Mount Technology) de pointe pour tous vos besoins d'inspection optique.Nos machines AOI utilisent des méthodes d'inspection optique avancées pour s'assurer que vos produits répondent aux normes de qualité les plus élevées.
Nos machines sont fabriquées en Chine à Dongguan et sont certifiées ISO9001/ISO14001. Nous avons une quantité minimale de commande de 1 et nos prix sont négociables. Avec une capacité d'approvisionnement de 1000/mois,Nous garantissons un délai de livraison d'une semaine.
La machine Mento AOI a un poids de 500 kg et une résolution de 5um. Elle dispose d'un logiciel d'interface graphique intuitif et d'un type de caméra CCD haute résolution.
Pour vos besoins de personnalisation, nous offrons des services de personnalisation de produits pour vous assurer que votre machine AOI est adaptée à vos besoins spécifiques.Contactez-nous aujourd'hui pour en savoir plus sur nos services de personnalisation de produits et comment nous pouvons aider votre entreprise.
Le support technique et les services du produit de la machine d'inspection optique automatisée comprennent:
- Assistance à l'installation et au montage
- Troubleshooting et diagnostic des problèmes techniques
- Mises à jour et améliorations logicielles
- Services de réparation et d'entretien sur place
- Services de formation technique et de conseil
- Assistance technique à distance pour une résolution rapide des problèmes
Emballage du produit:
Pour la navigation:
Q: Quel est le nom de marque de la machine d'inspection optique automatisée?
R: Le nom de marque de la machine d'inspection optique automatisée est Mento.
Q: Où est fabriquée la machine d'inspection optique automatisée?
R: La machine d'inspection optique automatisée est fabriquée à Dongguan, en Chine.
Q: La machine d'inspection optique automatisée est-elle certifiée?
R: Oui, la machine d'inspection optique automatisée est certifiée ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine d'inspection optique automatisée?
R: La quantité minimale de commande de la machine d'inspection optique automatisée est de 1.
Q: Quelles sont les conditions de paiement pour la machine d'inspection optique automatisée?
R: Les conditions de paiement pour la machine d'inspection optique automatisée sont en ligne.
Q: Quelle est la capacité d'approvisionnement de la machine d'inspection optique automatisée?
R: La capacité d'approvisionnement de la machine d'inspection optique automatisée est de 1000 unités par mois.
Q: Quel est le prix de la machine d'inspection optique automatisée?
R: Le prix de la machine d'inspection optique automatisée est négociable.
Q: Quel est le délai de livraison de la machine d'inspection optique automatisée?
R: Le délai de livraison de la machine d'inspection optique automatisée est d'une semaine.
