1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
Description du produit:

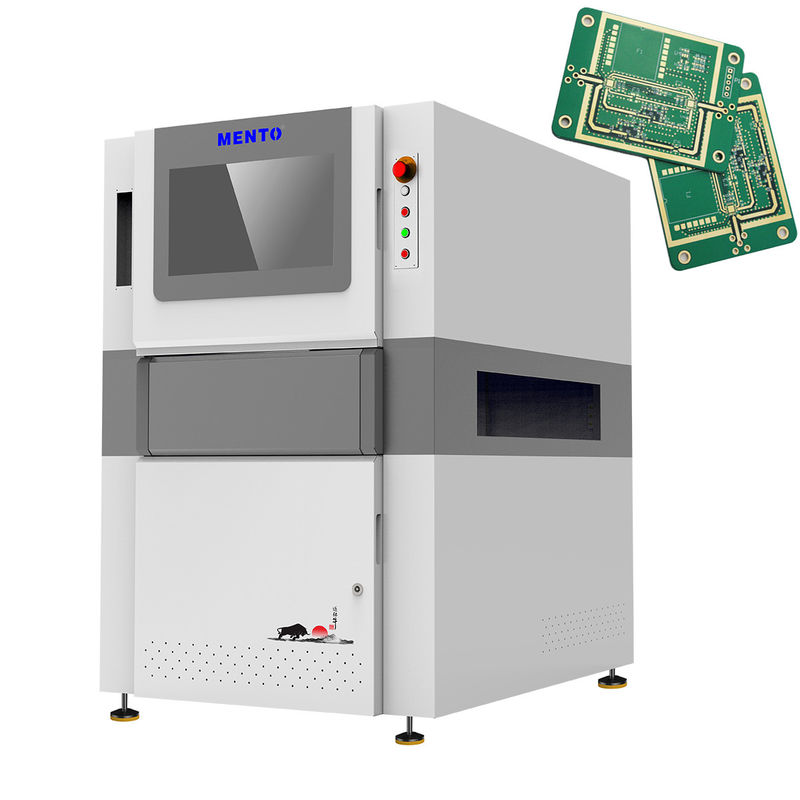

La machine 3D AOI est intégrée à un éclairage LED RVB qui assure un éclairage supérieur lors de l'inspection.permettant à la machine d'inspecter facilement la carte PCB.
La machine est également équipée d'un logiciel d'interface utilisateur intuitif qui facilite le fonctionnement du système.Vous pouvez facilement configurer les paramètres d'inspection, mettre en place des programmes d'inspection et afficher les résultats de l'inspection dans une interface conviviale.
Obtenez la meilleure machine 3D AOI pour vos besoins d'inspection et profitez des avantages de la technologie d'inspection de premier ordre.
| Modèle de dispositif | Les États membres doivent: |
| Capacité de détection | Objets de détection | |
| Méthode de numérisation | Arrêtez et partez |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | 4 Source lumineuse DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) |
| Résolution | 10 μm et 15 μm (facultatif) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) |
| Hauteur maximale de détection | 20 mm/40 mm |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) |
| Équipement de conduite | Servomotore + guide de vis |
| Vitesse de déplacement | 800 mm/s |
| Taille minimale mesurable du produit | 50 mm x 50 mm |
| Taille mesurable maximale du produit | 400 mm x 500 mm |
| Épaisseur des PCB | 0.5 à 6 mm |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique |
| Direction de transport | De gauche à droite, de droite à gauche |
| Hauteur orbitale | 900 ± 20 mm |
| Configuration de l'ordinateur | L'ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED |
| Système d'exploitation | Ubuntu |
| Paramètres | Taille globale | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. |
| Pression de l'air | 0.5Mpa |
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) |
| Communication des équipements en amont et en aval | Interface SMEMA standard |
Caractéristiques:
- Nom du produit: Machine 3D AOI
- Méthode d'inspection: inspection 3D
- Dimension: L 1300 x O 1300 x H 1500 mm
- Méthode d'alignement: alignement automatique
- Logiciel: Interface utilisateur intuitive
Paramètres techniques:
Mento-01 est une machine 3D AOI de pointe fabriquée par les principaux fabricants d'équipements AOI de Dongguan, en Chine.Avec sa technologie de pointe et son logiciel d'interface utilisateur intuitif, il est devenu le choix de choix des fabricants du monde entier.
La machine 3D AOI Mento-01 est idéale pour diverses applications, y compris mais sans s'y limiter:
- Industrie automobile:Cette machine est parfaite pour inspecter les PCB utilisés dans les voitures, les camions et autres véhicules.
- Produits électroniques de consommation:La machine convient à l'inspection des PCB utilisés dans les smartphones, les tablettes, les ordinateurs portables et autres appareils électroniques.
- Produits médicaux:Le Mento-01 est parfait pour inspecter les PCB utilisés dans les dispositifs médicaux tels que les stimulateurs cardiaques, les défibrillateurs et les équipements d'imagerie.
- Aérospatiale:La machine est bien adaptée à l'inspection des PCB utilisés dans l'aviation et l'aérospatiale.
- Automatisation industrielle:Le Mento-01 peut inspecter les PCB utilisés dans les systèmes d'automatisation industrielle, y compris la robotique et les systèmes de contrôle.
En outre, le Mento-01 est parfait pour un large éventail de scénarios tels que:
- Prototypage:La machine peut être utilisée pour inspecter rapidement et précisément des prototypes de PCB.
- Produit:Il est idéal pour inspecter les PCB pendant le processus de production, en veillant à ce que tous les produits répondent aux normes requises.
- Contrôle de la qualité:Le Mento-01 est parfait pour vérifier la qualité des PCB avant qu'ils ne soient expédiés aux clients.
La machine 3D AOI Mento-01 est équipée d'un éclairage LED RVB et peut inspecter des PCB d'une épaisseur de 0,5 à 5 mm. Elle a une dimension de L 1300 x W 1300 x H 1500 mm et fonctionne sur un système d'exploitation.La machine est certifiée ISO9001/ISO14001 et a une quantité minimale de commande de 1Le prix est négociable et le délai de livraison est d'une semaine. Les conditions de paiement sont en ligne et la capacité d'approvisionnement est de 1000/mois.
Assistance et services:
La machine d'inspection optique automatisée 3D (AOI) est une solution haut de gamme pour l'inspection des PCB.
- Assistance à l'installation et au montage
- Formation et accompagnement des opérateurs et techniciens de machines
- Services de maintenance et d'étalonnage réguliers pour assurer des performances optimales
- Diagnostic et dépannage à distance
- Accès aux mises à jour et mises à niveau logicielles
- Des accords de services personnalisés pour répondre aux besoins spécifiques de votre entreprise
Notre équipe d'experts est dédiée à fournir un soutien et des services de premier ordre pour s'assurer que votre machine 3D AOI fonctionne au mieux et que vous tirez le meilleur parti de votre investissement.
Emballage et expédition
Emballage du produit:
La machine 3D AOI sera emballée dans une boîte de carton robuste avec des inserts en mousse pour protéger la machine pendant l'expédition.et instructions de manutention.
Pour la navigation:
La machine 3D AOI sera expédiée via un service de messagerie réputé tel que FedEx ou DHL. Le coût d'expédition sera calculé en fonction de la destination et du poids du colis.Le client sera informé du numéro de suivi et de la date de livraison prévue une fois le colis expédié..
FAQ:
R: Le nom de marque de la machine 3D AOI est Mento.
Q: Quel est le numéro de modèle de la machine 3D AOI?
R: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q: Où la machine 3D AOI est-elle fabriquée?
R: La machine 3D AOI est fabriquée en Chine à Dongguan.
Q: Quelles sont les certifications de la machine 3D AOI?
R: La machine 3D AOI est certifiée ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R: La quantité minimale de commande pour la machine 3D AOI est de 1.
Q: Quel est le prix de la machine 3D AOI?
R: Le prix de la machine 3D AOI est négociable.
Q: Quel est le délai de livraison de la machine 3D AOI?
R: Le délai de livraison de la machine 3D AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour la machine 3D AOI?
R: Les conditions de paiement pour la machine 3D AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de la machine 3D AOI?
R: La capacité d'approvisionnement de la machine 3D AOI est de 1000 par mois.
