Description du produit :

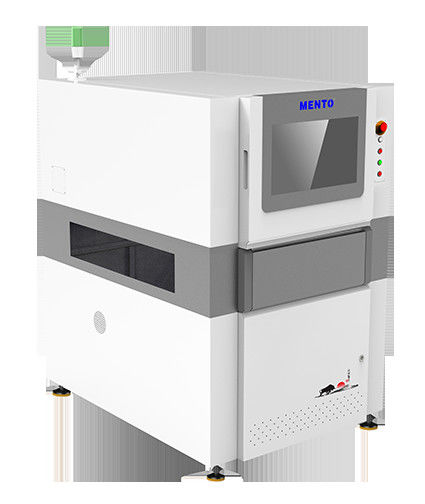

La Machine 3D AOI est conçue avec un poids de 800 kg, ce qui en fait une machine robuste et durable. Cette machine est facile à utiliser et est livrée avec son système d'exploitation, offrant une interface conviviale pour l'opérateur. La machine est conçue pour inspecter des PCB d'une épaisseur de 0,5 à 5 mm.
La machine 3D AOI utilise une méthode d'inspection 3D qui offre un haut niveau de précision dans la détection des défauts sur les PCB. Cette machine est capable d'inspecter tous les types de PCB, y compris ceux présentant des conceptions complexes et une technologie de montage en surface. La machine scanne toute la surface du PCB, détectant tout défaut, y compris les composants manquants, les composants égarés et les défauts de soudure.
La machine 3D AOI est une solution idéale pour l’inspection des circuits imprimés aoi dans toute entreprise manufacturière. Cette machine fournit une méthode fiable et efficace d'inspection des PCB, réduisant le besoin d'inspection manuelle et augmentant l'efficacité de la production. Grâce à son haut niveau de précision, cette machine garantit que les PCB sont fabriqués selon les normes de qualité les plus élevées.
La machine 3D AOI est un investissement qui sera rentable à long terme. Cela augmente non seulement l’efficacité de la production, mais réduit également le coût de production en identifiant les défauts dès le début du processus de fabrication. Cette machine offre une solution rentable pour l'inspection des circuits imprimés aoi, réduisant ainsi le besoin d'inspections manuelles coûteuses et réduisant le risque de rappels de produits.
En conclusion, la machine 3D AOI est une machine innovante conçue pour fournir une inspection précise et fiable des circuits imprimés aoi. Avec sa technologie avancée et son interface conviviale, cette machine est la solution idéale pour toute entreprise manufacturière cherchant à augmenter l’efficacité de sa production et à réduire ses coûts de production. Investir dans la machine 3D AOI est une sage décision, car elle offrira un retour sur investissement élevé à long terme.
| Modèle d'appareil | K3212 |
| Capacité de détection | Éléments de détection | Impression manquée, soudure excessive, soudure insuffisante, pontage de soudure, résidus de pâte à souder, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez-vous et partez |
| Système optique | Caméra | Caméra industrielle couleur haute vitesse 12MP |
| Source de lumière | Double source de lumière DLP (technologie de déphasage raster) et source de lumière rouge, verte et bleue (RVB) |
| Résolution | 10 μm et 15 um (facultatif) |
| Performances de détection | Précision de la hauteur (module de calibrage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité du volume | <1 % (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de flexion de plaque | ±3mm |
| Capacité de détection GRR | <10% à 6o (+50% de tolérance, résolution de 5μm) |
| Hauteur de détection maximale | 500 μm |
| Solution au problème de l'ombre | Technologie de déphasage et système de lumière structurée 3D bidirectionnelle |
| Méthode de compensation en temps réel du pliage des plaques | Compensation de courbure de plaque (suivi Z + référencement de tampon) |
| Écran de test | Couleur (images 3D et 2D affichées ensemble) |
| Équipement de conduite | Servomoteur + Guide de vis |
| Vitesse de déplacement | 800 mm/s |
| Taille minimale du produit mesurable | 50mmx50mm |
| Taille maximale mesurable du produit | 400mmx500mm |
| Épaisseur du PCB | 0,5 ~ 6 mm |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur |
| Transport/fixation de circuits imprimés | Fixation de convoyeur à bande/pince pneumatique |
| Direction de transport | De gauche à droite, de droite à gauche |
| Hauteur orbitale | 900 ± 20 mm |
| Configuration de l'ordinateur | Unité centrale | Processeur : Intel i5, RAM : DDR4-16G, GPU : GTX1660-6 Go, SSD : 250 Go, disque dur : 2T |
| Moniteur | 22"LED |
| Système opérateur | Ubuntu |
| Paramètres | Taille globale | L1350xP1000xH1600mm (hors voyant d'alarme) |
| Poids | 1100KG |
| Source d'alimentation | AC220V/50~60Hz/2000W |
| Pression atmosphérique | 0,5 MPa |
| Formats d'entrée pris en charge par le logiciel | Prise en charge du format Gerber (274X), ODB++ |
| Outils de gestion statistique | Histogramme, X-bar&R -Chart, X-bar&S -C hart, C p&C pk, %Gage R & R, rapports quotidiens/hebdomadaires/mensuels SPI, SPC en temps réel et affichage multiple |
| Exigences environnementales | Température : 5~40℃, humidité relative : 25%~80% (pas de gel) |
| Communication des équipements en amont et en aval | Interface SMEMA standard |
Caractéristiques:
- Nom du produit : machine AOI 3D.
- Éclairage : LED RVB
- Résolution : 10 μm
- Méthode d'alignement : alignement automatique
- Dimension : L 1300 XL 1300 X H 1500 Mm
- Épaisseur du circuit imprimé : 0,5 à 5 mm
Paramètres techniques :
| Poids | 800kg |
| Alimentation | CA 220 V, 50/60 Hz |
| Épaisseur de la carte PCB | 0,5 - 5 millimètres |
| Dimension | L 1300 XW 1300 XH 1500 Mm |
| Résolution | 10 μm |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Méthode d'inspection | Inspection 3D |
| Éclairage | LED RVB |
| Type de caméra | Appareil photo numérique 3D |
| Logiciel | Interface utilisateur intuitive |
Applications :
Conçu pour être convivial, le Mento-01 dispose d'un logiciel d'interface utilisateur intuitif qui permet une utilisation facile. Sa méthode d'inspection 3D est très efficace, fournissant des résultats précis et fiables pour garantir que les PCB sont exempts de défauts et de défauts.
Le Mento-01 est l'équipement PCB AOI idéal pour un large éventail d'industries, notamment l'électronique, l'automobile, l'aérospatiale et le médical. Sa technologie avancée et sa haute précision en font la solution idéale pour inspecter les PCB complexes et détaillés utilisés dans ces industries. De plus, le poids de la machine de 800 kg garantit stabilité et durabilité même en cas d'utilisation intensive.
Que vous fabriquiez de petites ou de grandes quantités de PCB, le Mento-01 est la solution parfaite pour vos besoins d'inspection de PCB. Avec une capacité d'approvisionnement de 1000/mois, nous sommes convaincus de pouvoir répondre à vos demandes. La quantité minimum de commande est de 1 seulement et nos prix sont négociables, garantissant ainsi à nos clients le meilleur rapport qualité-prix.
Soyez assuré que vous investissez dans un produit de haute qualité répondant aux certifications ISO9001 et ISO14001. Notre délai de livraison est de seulement 1 semaine et nous proposons des conditions de paiement en ligne, ce qui vous facilite l'achat du Mento-01.
En résumé, le Mento-01 est un système d'inspection de PCB haut de gamme, parfait pour un large éventail d'industries. Sa technologie avancée, son logiciel intuitif et sa méthode d'inspection 3D en font une solution fiable et efficace pour vos besoins d'inspection de PCB. Investissez dans le Mento-01 dès aujourd'hui et découvrez les avantages d'avoir à votre disposition un système d'inspection des PCB de haute qualité.
Assistance et services :
Le produit 3D AOI Machine est livré avec un support technique et des services complets pour garantir des performances optimales et la satisfaction du client. Notre équipe de techniciens et d’ingénieurs expérimentés est disponible pour fournir les éléments suivants :
1. Installation et formation : Nous proposons des services d'installation et de formation sur site pour garantir une configuration et un fonctionnement corrects de la machine 3D AOI.
2. Maintenance et réparation : Notre équipe fournit des services de maintenance réguliers pour assurer le bon fonctionnement et l'efficacité de la machine. Nous proposons également des services de réparation pour résoudre tout dysfonctionnement ou problème pouvant survenir.
3. Mises à niveau et mises à jour logicielles : nous fournissons des mises à niveau et des mises à jour logicielles régulières pour garantir que nos clients ont accès aux dernières fonctionnalités.
4. Support technique : notre équipe est disponible 24h/24 et 7j/7 pour fournir une assistance technique et une assistance pour toute question ou problème pouvant survenir.
5. Étalonnage et tests : Nous proposons des services d'étalonnage et de tests pour garantir que la machine fonctionne de manière précise et fiable.
Emballage et expédition :
Emballage du produit :
- Une machine AOI 3D
- Cordon d'alimentation
- Câble USB
- Manuel d'utilisation et guide d'installation
- Certificat d'étalonnage
Expédition:
- Expédié par voie terrestre standard
- Poids d'expédition : 60 lb
- Dimensions d'expédition : 24" x 24" x 24"
- Expédié depuis notre entrepôt sous 3 à 5 jours ouvrables
- Les informations de suivi seront fournies par e-mail
FAQ :
R : Le prix de la machine 3D AOI est négociable.
7. Q : Quel est le délai de livraison pour la machine 3D AOI ?
R : Le délai de livraison pour la machine 3D AOI est de 1 semaine.
8. Q : Quelles sont les conditions de paiement pour la machine 3D AOI ?
R : Les conditions de paiement de la machine 3D AOI sont en ligne.
9. Q : Quelle est la capacité d'approvisionnement de la machine 3D AOI ?
R : La capacité d’approvisionnement de la machine 3D AOI est de 1 000/mois.
