Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Logiciel de contrôle: |
Logiciel d'inspection avancé |
Résolution relative aux inspections: |
Résolution élevée |
Méthode de contrôle: |
Inspection visuelle |
Précision des inspections: |
Une grande précision |
Région d'inspection: |
Grande zone d'inspection |
Vitesse d'inspection: |
Vitesse élevée |
Connectivité: |
Connectivité Ethernet et USB |
Type de produit: |
Équipement d'inspection |
Logiciel de contrôle: |
Logiciel d'inspection avancé |
Résolution relative aux inspections: |
Résolution élevée |
Méthode de contrôle: |
Inspection visuelle |
Précision des inspections: |
Une grande précision |
Région d'inspection: |
Grande zone d'inspection |
Vitesse d'inspection: |
Vitesse élevée |
Connectivité: |
Connectivité Ethernet et USB |
Type de produit: |
Équipement d'inspection |
L'un des aspects les plus importants de tout équipement d'inspection AOI est sa capacité à gérer efficacement les données en temps réel.à jourNotre équipement d'inspection AOI dispose de capacités de gestion de données avancées qui permettent aux utilisateurs d'accéder rapidement et facilement aux données d'inspection et de les analyser,ce qui en fait un choix idéal pour les entreprises qui ont besoin de processus d'inspection rapides et efficaces.
En plus de ses puissantes capacités de gestion des données,Notre équipement d'inspection AOI possède également un système de caméra haute résolution qui fournit des images incroyablement nettes et détaillées des produits inspectésCeci est essentiel pour identifier même les plus petits défauts ou imperfections, en veillant à ce que tous les produits répondent aux normes de qualité les plus élevées.vous pouvez être assuré que vos produits seront toujours inspectés avec la plus grande précision et précision.
Une autre caractéristique clé de notre équipement d'inspection AOI est son système d'éclairage LED multi-angle.s'assurer que toutes les zones du produit inspecté sont bien éclairées et facilement visiblesCeci est essentiel pour identifier les défauts et autres imperfections qui pourraient être difficiles à repérer avec un système d'éclairage moins avancé.

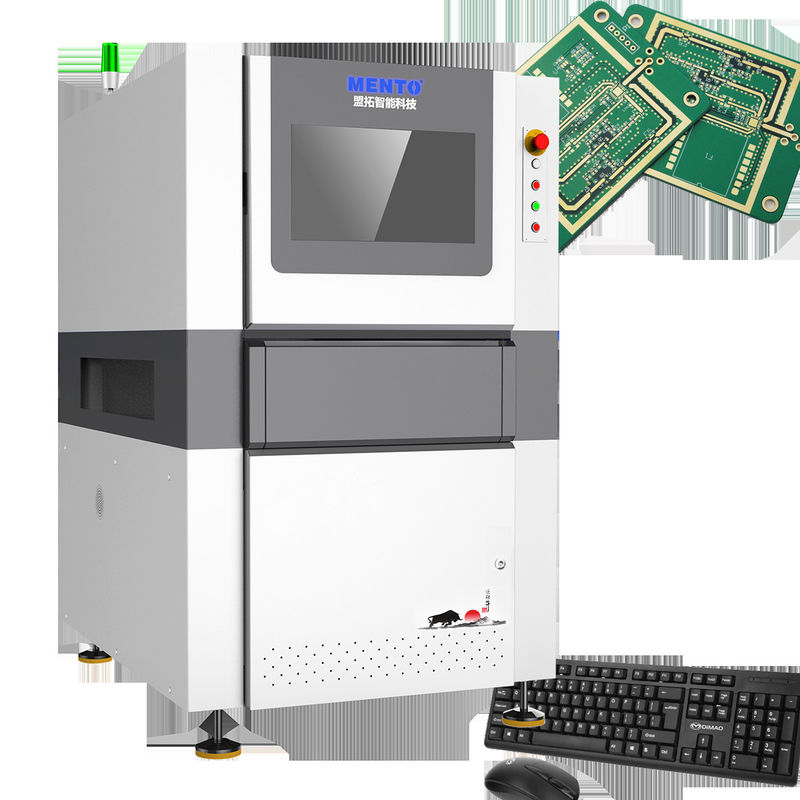

| Inspection en 3D de la pâte de soudure | ||
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Je cherche unMachine d'AOI pour PCB♪ NotreÉquipement d'inspection de l'AOIdeChineest parfait pour l'inspection optique automatisée avec une gestion rapide et en temps réel des données.
| Attribut | Valeur |
|---|---|
| Application du projet | Inspection optique automatisée |
| Résolution relative aux inspections | Résolution élevée |
| Gestion des données | Gestion des données en temps réel |
| Logiciel de contrôle | Logiciel d'inspection avancé |
| Méthode de contrôle | Inspection visuelle |
| Système de caméra | Système de caméra haute résolution |
| Connectivité | Connectivité Ethernet et USB |
| Zone d'inspection | Grande zone d'inspection |
| Précision des inspections | Une grande précision |
| Vitesse d'inspection | Vitesse élevée |
La machine AOI pour PCB est conçue pour inspecter les circuits imprimés à l'aide d'un système de caméra haute résolution.La méthode d'inspection visuelle permet de détecter tout défaut dans la conception ou l'assemblage du panneauLa grande surface d'inspection permet d'inspecter des PCB de différentes tailles sans compromettre la qualité de l'inspection.
L'équipement d'inspection Mento AOI est adapté à un large éventail d'occasions et de scénarios d'application de produits.Le produit est idéal pour les entreprises qui fabriquent des PCB et doivent s'assurer que le produit est exempt de tout défaut avant de l'expédier aux clientsLa machine AOI peut également être utilisée dans les laboratoires de recherche et développement pour s'assurer que les prototypes des PCB répondent aux normes requises.
La connectivité des équipements d'inspection AOI est assurée par la connectivité Ethernet et USB, ce qui facilite leur intégration dans les lignes de production.La gestion des données en temps réel permet de suivre les résultats des inspections et fournit des informations sur la qualité des PCB produits..
En conclusion, l'équipement d'inspection AOI Mento est un produit fiable et efficace pour l'inspection optique automatisée des PCB.et gestion des données en temps réel, il convient à un large éventail d'occasions et de scénarios d'application du produit.
Notre équipement d'inspection AOI (inspection optique automatisée) est conçu pour fournir une inspection rapide et précise des circuits imprimés (PCB) et autres composants électroniques.Nous offrons une gamme de support technique et de services pour assurer les performances optimales de notre produit:
We are committed to providing top-notch technical support and services to ensure that our AOI Inspection Equipment continues to meet the needs of our customers and deliver reliable and accurate inspection results.
Emballage du produit:
Pour la navigation:
Q: Quelle est la marque de l'équipement d'inspection AOI?
R: Le nom de marque de notre équipement d'inspection AOI est Mento.
Q: Où est fabriqué l'équipement d'inspection AOI?
R: L'équipement d'inspection AOI est fabriqué à Dongguan, en Chine.
Q: L'équipement d'inspection AOI est-il certifié?
R: Oui, l'équipement d'inspection AOI est certifié selon ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour l'équipement d'inspection AOI?
R: La quantité minimale de commande des équipements d'inspection AOI est de 1.
Q: Combien coûte l'équipement d'inspection AOI?
R: Le prix des équipements d'inspection AOI est négociable.
Q: Quel est le délai de livraison des équipements d'inspection AOI?
R: Le délai de livraison des équipements d'inspection AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour les équipements d'inspection AOI?
R: Les conditions de paiement des équipements d'inspection de l'AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement des équipements d'inspection AOI?
R: La capacité d'approvisionnement des équipements d'inspection AOI est de 1000/mois.
