Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
Logiciel: |
Interface utilisateurs intuitive |
Types d'inspection: |
Joints de soudure, composant, défaut |
Le poids: |
1100 kilogrammes |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
Système d'exploitation: |
Pour Windows 10 |
Épaisseur du PCB: |
0.5 à 5 mm |
Énergie: |
AC 220V, 50/60 Hz |
type de caméra: |
Caméra numérique 3D |
Logiciel: |
Interface utilisateurs intuitive |
Types d'inspection: |
Joints de soudure, composant, défaut |
Le poids: |
1100 kilogrammes |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
Système d'exploitation: |
Pour Windows 10 |
Épaisseur du PCB: |
0.5 à 5 mm |
Énergie: |
AC 220V, 50/60 Hz |
type de caméra: |
Caméra numérique 3D |
Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité
Application: inspection des joints de soudure et des dispositifs montés
L'une des principales caractéristiques de la machine d'inspection 3D AOI est sa méthode d'alignement automatique, qui garantit que les planches sont alignées avec précision pour l'inspection.Cela élimine le besoin d'alignement manuel, ce qui permet aux fabricants d'économiser du temps et des ressources.
La caméra numérique 3D utilisée dans la machine fournit des images haute résolution qui permettent de détecter même les plus petits défauts sur les PCB.Ce type de caméra est supérieur aux caméras 2D traditionnelles utilisées dans d'autres machines d'inspection, car il fournit des images avec une plus grande profondeur et clarté.
Le logiciel utilisé dans la machine 3D AOI a une interface utilisateur intuitive, ce qui facilite l'utilisation et la navigation des opérateurs.permettre aux fabricants d'identifier et de résoudre rapidement tout problème avec leurs PCBLa machine est également compatible avec le système d'exploitation Windows 10, ce qui facilite l'intégration dans les processus de fabrication existants.
La machine d'inspection 3D AOI est une solution fiable et efficace pour les fabricants qui souhaitent améliorer leur processus d'inspection des PCB.et un logiciel intuitif fournissent des données d'inspection précises et détaillées, permettant aux fabricants d'identifier et de résoudre les défauts rapidement et efficacement.
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Cette machine d'inspection 3D AOI est la solution parfaite pour les équipements PCB AOI.Nos fabricants d'équipements aoi ont conçu un produit avec une interface utilisateur intuitive qui simplifie le processus d'inspection 3DAvec une surface d'inspection allant jusqu'à 510 x 510 mm et une caméra numérique 3D, cette machine fournit des résultats d'inspection précis et efficaces.
| Méthode d'alignement: | Alignement automatique |
| Résolution: | 10 μm |
| Type de caméra: | Caméra numérique 3D |
| Dimension: | L 1300 X W 1300 X H 1500 mm |
| Système d'exploitation: | Pour Windows 10 |
| Méthode d'inspection | Inspection 3D |
| Poids: | 800 kg |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Épaisseur du PCB: | 0.5 à 5 mm |
| Types d'inspection | Joints de soudure, composant, défaut |

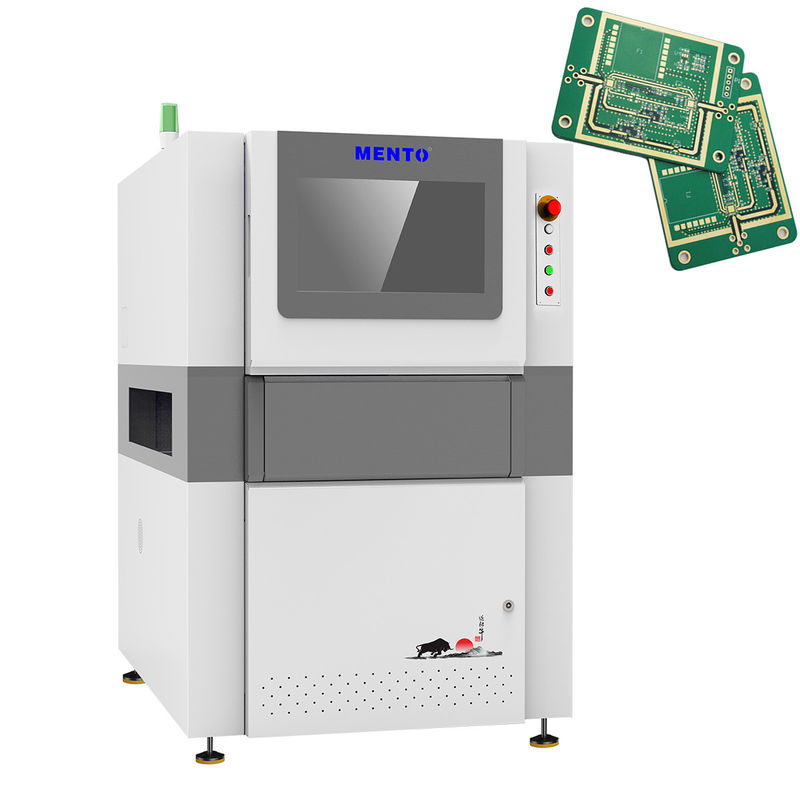

La machine Mento-01 3D AOI est une technologie avancée utilisée dans l'industrie électronique pour l'inspection des PCB.l'aérospatialeLa machine est fabriquée à Dongguan, en Chine et est certifiée ISO9001/ISO14001 pour ses normes de qualité.
La machine 3D AOI Mento-01 est conçue pour une inspection précise et efficace des PCB AOI.et composants mal alignésLa technologie d'inspection 3D permet de détecter même les plus légères variations de forme et de position des composants,assurer un niveau élevé de précision dans le processus d'inspection.
La machine Mento-01 3D AOI est adaptée à un large éventail de scénarios d'inspection des PCB, y compris l'inspection avant et après le reflux, et l'inspection après le soudage par ondes.La machine est également capable d'inspecter des PCB d'une épaisseur de 0Il s'agit d'un système d'inspection des PCB idéal pour les fabricants qui exigent une grande précision et une grande efficacité dans leur processus de production.
La machine d'AOI 3D Mento-01 a une résolution de 10 μm et une dimension de L 1300 X W 1300 X H 1500 mm. Elle pèse 800 kg,ce qui en fait une machine robuste et durable qui peut résister à une utilisation lourdeLa machine a une capacité d'approvisionnement de 1000/mois et peut être livrée dans un délai de 1 semaine à compter du moment de la commande.
La machine Mento-01 3D AOI est équipée d'un logiciel convivial qui permet une programmation et une personnalisation faciles des paramètres d'inspection.La machine peut être facilement intégrée dans les lignes de production existantes et peut travailler avec diverses tailles et formes de PCBLa machine est également équipée d'une interface conviviale qui permet une maintenance et un dépannage faciles.
En conclusion, la machine Mento-01 3D AOI est un système d'inspection de PCB haut de gamme qui convient à un large éventail de domaines de fabrication.et l'efficacité en font un choix idéal pour les fabricants qui ont besoin de résultats d'inspection fiables et cohérentsLa machine est un atout précieux pour toute ligne de production qui nécessite une inspection AOI PCB.
La machine 3D AOI est équipée de la dernière technologie pour fournir des résultats d'inspection de haute qualité pour divers types de composants électroniques, de cartes de circuits imprimés et d'assemblages.Notre support technique produit et services comprennent:
Our team of experienced engineers and technicians are dedicated to ensuring that your 3D AOI machine operates at its best performance and that you receive the best technical support and services possible.
Emballage du produit:
La machine 3D AOI sera emballée dans une boîte en carton robuste avec des inserts en mousse pour protéger la machine pendant le transport.La machine sera également enveloppée dans du plastique pour éviter tout dommage par l'humidité ou la poussièreLe paquet comprendra un manuel d'utilisation et un câble d'alimentation.
Pour la navigation:
La machine 3D AOI sera expédiée par un service de messagerie fiable afin d'assurer une livraison sûre et rapide.Les clients recevront un numéro de suivi pour suivre l'avancement de leur expédition..
Q1: Quel est le nom de marque de cette machine 3D AOI?
R1: La marque de cette machine 3D AOI est Mento.
Q2: Quel est le numéro de modèle de cette machine?
R2: Le numéro de modèle de cette machine est Mento-01.
Q3: Où cette machine est-elle fabriquée?
R3: Cette machine est fabriquée en Chine à Dongguan.
Q4: Cette machine a-t-elle des certifications?
R4: Oui, cette machine est certifiée selon ISO9001/ISO14001.
Q5: Quelle est la quantité minimale de commande pour cette machine?
R5: La quantité minimale de commande pour cette machine est de 1.
Q6: Le prix de cette machine est-il négociable?
R6: Oui, le prix de cette machine est négociable.
Q7: Quel est le délai de livraison de cette machine?
R7: Le délai de livraison de cette machine est d'une semaine.
Q8: Quelles sont les conditions de paiement pour cette machine?
R8: Les conditions de paiement de cette machine sont en ligne.
Q9: Quelle est la capacité d'approvisionnement de cette machine?
R9: La capacité d'approvisionnement de cette machine est de 1000/mois.
