Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Énergie: |
C.A. 220V, 50HZ |
Source de lumière: |
LED |
Méthode de contrôle: |
Inspection 3D |
Interface: |
Éthernet |
Vitesse d'inspection: |
1000mm/s |
type de caméra: |
CCD haute résolution |
Énergie: |
C.A. 220V, 50HZ |
Source de lumière: |
LED |
Méthode de contrôle: |
Inspection 3D |
Interface: |
Éthernet |
Vitesse d'inspection: |
1000mm/s |
type de caméra: |
CCD haute résolution |

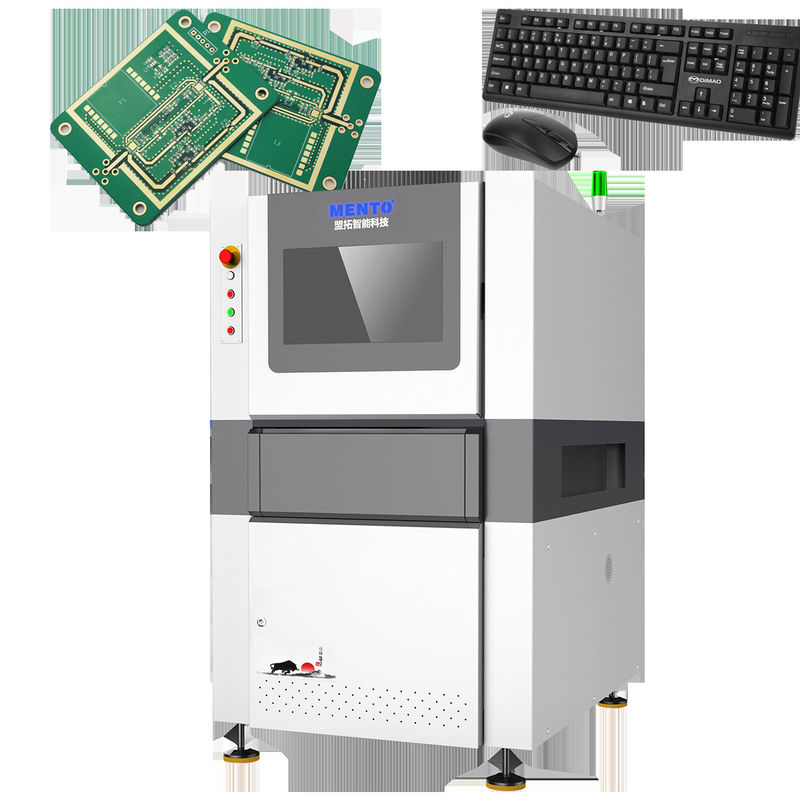

L'une des caractéristiques remarquables de cette machine est sa caméra CCD haute résolution, qui offre une qualité d'image de premier ordre et garantit que même les moindres détails sont capturés avec la plus grande précision.Cela permet à la machine AOI PCB de détecter même les plus petits défauts sur la surface du PCB, assurant que chaque carte de circuit imprimé qui passe à travers elle est de la plus haute qualité.
La machine AOI PCB est également conçue avec la commodité à l'esprit, avec une dimension compacte de 1000 mm X 800 mm X 1200 mm qui lui permet de s'adapter confortablement à n'importe quel espace de travail.L'interface Ethernet facilite également la connexion à d'autres appareils et réseaux, offrant une intégration transparente avec vos systèmes existants.
| Inspection en 3D de la pâte de soudure | ||
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
| Paramètre technique | Valeur |
|---|---|
| Nom du produit | Machine à PCB AOI |
| Épaisseur du PCB | 0.2 mm - 6 mm |
| Taille du PCB | Max. 500 mm x 500 mm |
| Interface | Éthernet |
| Résolution | 10 μm |
| Modèle | Le modèle XYZ-1000 |
| Énergie | AC 220V, 50 Hz |
| Système d'exploitation | Pour Windows 10 |
| Type de caméra | CCD haute résolution |
| Méthode de contrôle | Inspection 3D |
| Source de lumière | LED |
Ce produit est conçu pour fournir des résultats d'inspection précis et fiables pour les circuits imprimés utilisant une technologie optique avancée.La machine AOI peut détecter un large éventail de défauts tels que des composants manquantsAvec un type de caméra CCD haute résolution et une précision d'inspection de ±5 μm, la machine AOI PCB peut assurer efficacement la qualité de vos produits.
La machine de PCB AOI convient à diverses occasions et scénarios d'application de produits. Elle peut être utilisée dans la ligne de production de produits électroniques, la fabrication de PCB et l'assemblage SMT.Ce produit peut être utilisé pour tester divers PCB tels que les PCB à double faceL'interface de la machine est Ethernet, permettant une connexion facile à d'autres appareils et systèmes.
La machine AOI PCB a un nom de modèle XYZ-1000 et une dimension de 1000mm X 800mm X 1200mm, ce qui la rend compacte et facile à installer dans n'importe quel espace de travail.ce produit peut répondre aux exigences de diverses industries.
En conclusion, la machine à PCB AOI est un système d'inspection des PCB fiable et efficace qui peut fournir des résultats d'inspection précis et fiables.Il convient à diverses occasions et scénarios d'application du produitSi vous cherchez une solution fiable et efficace pour vos méthodes de test de PCB,la machine AOI PCB de Mento est le produit parfait pour vous.
Le produit de la machine AOI pour PCB est équipé d'un support technique et de services permettant d'assurer des performances optimales et de minimiser les temps d'arrêt.Notre équipe d'experts est disponible pour vous aider et vous guider dans les domaines suivants::
Nous nous engageons à fournir un service client exceptionnel et à nous assurer que nos clients tirent le meilleur parti de leur investissement.
La machine AOI PCB est emballée en toute sécurité dans une boîte en carton avec rembourrage en mousse pour éviter tout dommage pendant l'expédition.
Pour la navigation:
Nous offrons l'expédition gratuite pour la machine AOI PCB à tous les endroits aux États-Unis. Pour les commandes internationales, les frais d'expédition seront calculés à la caisse.Les délais de livraison peuvent varier selon la destination., mais prend généralement 3 à 5 jours ouvrables aux États-Unis et 7 à 14 jours ouvrables pour les commandes internationales.
Q: Quel est le nom de marque de cette machine AOI PCB?
R: Le nom de marque de cette machine AOI est Mento.
Q: Où est produite cette machine AOI PCB?
R: Cette machine à PCB AOI est produite à Dongguan, en Chine.
Q: Cette machine est-elle certifiée AOI?
R: Oui, cette machine à PCB AOI est certifiée ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour cette machine AOI PCB?
R: La quantité minimale de commande pour cette machine AOI est de 1.
Q: Quelle est la fourchette de prix pour cette machine AOI PCB?
R: Le prix de cette machine à PCB AOI est négociable.
Q: Quel est le délai de livraison pour cette machine AOI PCB?
R: Le délai de livraison de cette machine AOI pour PCB est de 1 semaine.
Q: Quelles sont les conditions de paiement pour cette machine AOI PCB?
R: Les conditions de paiement pour cette machine à PCB AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de cette machine AOI PCB?
R: La capacité d'approvisionnement de cette machine à PCB AOI est de 1000/mois.
