Description du produit :

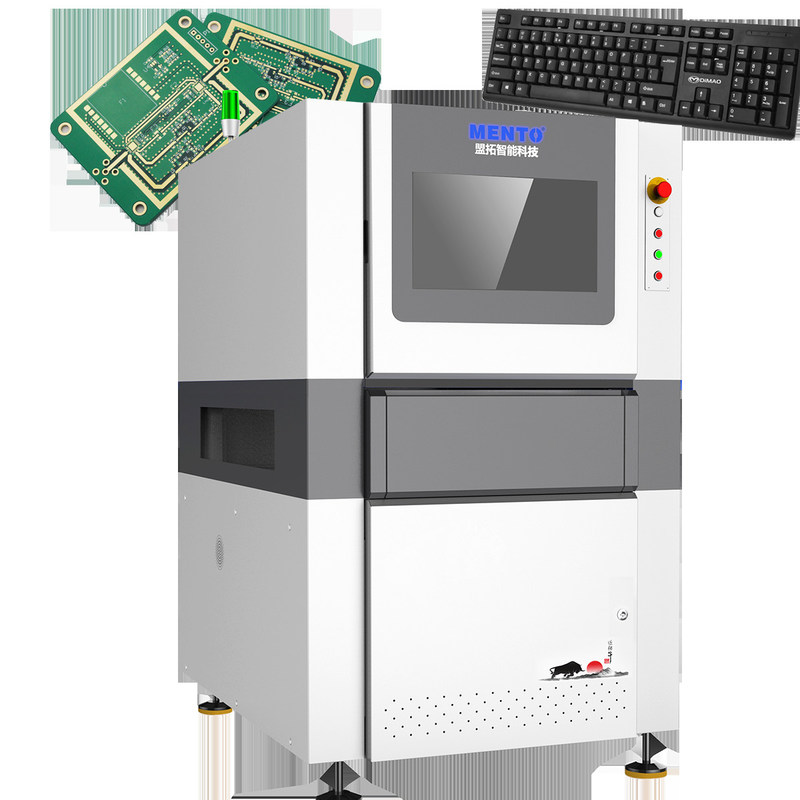

La machine AOI PCB fonctionne sur le système d'exploitation, offrant une interface conviviale et familière facile à naviguer et à utiliser. Elle dispose également d'une interface Ethernet pour une connectivité et une communication faciles, permettant une intégration transparente dans tout environnement de fabrication ou flux de travail.
La machine AOI PCB est alimentée par une alimentation AC 220V, 50Hz, garantissant des performances stables et constantes. Sa conception compacte et peu encombrante mesure 1000 mm x 800 mm x 1200 mm, ce qui en fait un ajustement parfait pour toute installation de production ou laboratoire.
Avec ses capacités haute résolution, la machine AOI PCB peut détecter les plus petits défauts et erreurs dans le PCB, avec une résolution de 10 µm. Cela garantit que les produits sont de la plus haute qualité et que tout problème peut être rapidement identifié et résolu.
| Inspection 3D de la pâte à souder |
| Modèle de l'appareil | K3205 |
| Capacité de détection | Éléments de détection | Manque d'impression, excès de soudure, soudure insuffisante, pont de soudure, traînées de pâte à souder, anomalie de forme, décalage |
| Méthode de numérisation | Stop&Go |
| Système optique | Caméra | Caméra industrielle couleur haute vitesse 5MP |
| LED | Source de lumière double DLP (technologie de déphasage par balayage) et source de lumière rouge, verte et bleue (RVB) |
| Résolution | 10 µm et 15 µm (en option) |
| Performance de détection | Précision de la hauteur (module d'étalonnage) | 1 µm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité du volume | <1% (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de la flexion de la carte | ±3mm |
| GRR de capacité de détection | <10% à 6σ (+50% de tolérance, résolution de 5 µm) |
| Hauteur de détection maximale | 500 µm |
| Solution au problème d'ombre | Technologie de déphasage et système de lumière structurée 3D bidirectionnel |
| Méthode de compensation en temps réel de la flexion de la carte | Compensation de la flexion de la carte (suivi Z + référence de pastille) |
| Écran de test | Couleur (images 3D et 2D affichées ensemble) |
| Équipement d'entraînement | Servomoteur + guide à vis |
| Vitesse de déplacement | 800 mm/s |
| Taille minimale du produit mesurable | 50 mm x 50 mm |
| Taille maximale du produit mesurable | 400 mm x 500 mm |
| Épaisseur du PCB | 0,5 à 6 mm |
| Réglage de la largeur de piste | Réglage automatique de la largeur, réglage manuel de la largeur |
| Convoyage/fixation de la carte de circuit imprimé | Convoyeur à bande / fixation par pince pneumatique |
| Direction de convoyage | De gauche à droite, de droite à gauche |
| Hauteur de l'orbite | 900 ± 20 mm |
| Configuration de l'ordinateur | Unité centrale | Processeur : Intel i5, RAM : DDR4-16G, GPU : GTX1660-6GB, SSD : 250G, HDD : 2T |
| Moniteur | LED 22" |
| Système d'exploitation | Ubuntu |
| Paramètres | Dimensions hors tout | L1350 x P1000 x H1600 mm (hors voyant d'alarme) |
| Poids | 1100 KG |
| Source d'alimentation | AC220V/50~60Hz/2000W |
| Pression d'air | 0,5 MPa |
| Formats d'entrée pris en charge par le logiciel | Prend en charge le format Gerber (274X), ODB++ |
| Outils de gestion statistique | Histogramme, graphique X-bar&R, graphique X-bar&S, Cp&Cpk, %Gage R&R, rapports quotidiens/hebdomadaires/mensuels SPI, SPC en temps réel et affichage multiple Exigences environnementales |
| Température : 5~40℃, humidité relative : 25%~80% (sans givre) | Communication des équipements en amont et en aval |
| Interface SMEMA standard | Caractéristiques : |
Nom du produit : Machine AOI PCB
- Résolution : 10 µm
- Vitesse d'inspection : 1000 mm/s
- Méthode d'inspection : Inspection 3D
- Modèle : XYZ-1000
- Interface : Ethernet
- Paramètres techniques :
Modèle
| XYZ-1000 | Vitesse d'inspection |
| 1000 mm/s | Épaisseur du PCB |
| 0,2 mm - 6 mm | Méthode d'inspection |
| Inspection 3D | Taille du PCB |
| Max. 500 mm x 500 mm | Interface |
| Ethernet | Précision d'inspection |
| | |
| ±5 µm | Source de lumière |
| LED | Applications : |
La machine AOI est un outil essentiel pour l'industrie de la fabrication de PCB. Il s'agit d'un système d'inspection optique automatisé qui vérifie les défauts des circuits imprimés et garantit qu'ils répondent aux normes de l'industrie. La machine utilise une méthode d'inspection 3D, qui permet une détection précise et exacte de toute anomalie dans le PCB. Cette précision d'inspection est de ±5 µm, ce qui garantit que les PCB sont de la plus haute qualité.
La machine AOI PCB Mento convient à diverses occasions et scénarios d'application. Elle est idéale pour une utilisation dans les entreprises de fabrication de PCB, les fabricants de produits électroniques et les instituts de recherche et développement. La machine peut traiter des PCB d'une épaisseur allant de 0,2 mm à 6 mm, ce qui la rend polyvalente et adaptée à différents types de PCB.
Le modèle XYZ-1000 de la machine AOI PCB Mento dispose d'une interface Ethernet, qui permet une connectivité et une intégration faciles avec d'autres systèmes. Cette fonctionnalité permet d'intégrer facilement la machine AOI dans les lignes de production et les flux de travail existants.
En conclusion, la machine AOI PCB Mento est un système d'inspection de PCB fiable et efficace qui convient à diverses occasions et scénarios d'application. Sa haute précision d'inspection, sa gestion polyvalente de l'épaisseur des PCB et son interface Ethernet en font un atout précieux pour les entreprises de fabrication de PCB, les fabricants de produits électroniques et les instituts de recherche et développement.
Support et services :
Notre produit de machine AOI PCB est accompagné d'un support technique et de services complets, notamment :
Assistance à l'installation et à la configuration
- Formation à l'utilisation et à la maintenance de la machine
- Support à distance pour les problèmes logiciels et matériels
- Services de maintenance et de réparation sur site
- Mises à jour et mises à niveau logicielles régulières
- Solutions personnalisées pour répondre aux besoins spécifiques des clients
- Nous nous engageons à fournir à nos clients le plus haut niveau de support et à garantir que leur machine AOI PCB fonctionne à ses performances optimales.
Emballage et expédition :
Emballage du produit :
La machine AOI PCB est solidement emballée dans une caisse en bois pour garantir un transport et une livraison en toute sécurité.
- Tous les accessoires et outils nécessaires sont inclus dans le colis.
- Les dimensions du colis sont de 120 cm x 80 cm x 150 cm et le poids est de 300 kg.
- Expédition :
La machine AOI PCB est expédiée par fret aérien ou maritime, en fonction des préférences et de la localisation du client.
- Les frais d'expédition et les délais de livraison peuvent varier en fonction de la destination.
- Un numéro de suivi sera fourni aux clients pour surveiller l'état de leur expédition.
- FAQ :
Q : Quel est le nom de la marque de la machine AOI PCB ?
R : Le nom de la marque de la machine AOI PCB est Mento.
Q : Où la machine AOI PCB est-elle fabriquée ?
R : La machine AOI PCB est fabriquée en Chine, à Dongguan.
Q : Quelles certifications possède la machine AOI PCB ?
R : La machine AOI PCB est certifiée ISO9001/ISO14001.
Q : Quelle est la quantité minimale de commande pour la machine AOI PCB ?
R : La quantité minimale de commande pour la machine AOI PCB est de 1.
Q : Quel est le délai de livraison pour la machine AOI PCB ?
R : Le délai de livraison pour la machine AOI PCB est de 3 semaines.
Q : Quelles sont les conditions de paiement pour la machine AOI PCB ?
R : Les conditions de paiement pour la machine AOI PCB sont en ligne.
Q : Quelle est la capacité d'approvisionnement de la machine AOI PCB ?
R : La capacité d'approvisionnement de la machine AOI PCB est de 1000/mois.
Q : Le prix de la machine AOI PCB est-il négociable ?
R : Oui, le prix de la machine AOI PCB est négociable.
