Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Les États membres doivent:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Système d'exploitation: |
Pour Windows 10 |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Énergie: |
AC 220V, 50/60 Hz |
Dimension: |
L 1000 x W 1380 x H 1600 mm |
Méthode d'alignement: |
Alignement automatique |
Logiciel: |
Interface utilisateurs intuitive |
Résolution: |
10 μm |
Système d'exploitation: |
Pour Windows 10 |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Énergie: |
AC 220V, 50/60 Hz |
Dimension: |
L 1000 x W 1380 x H 1600 mm |
Méthode d'alignement: |
Alignement automatique |
Logiciel: |
Interface utilisateurs intuitive |
Résolution: |
10 μm |
Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité

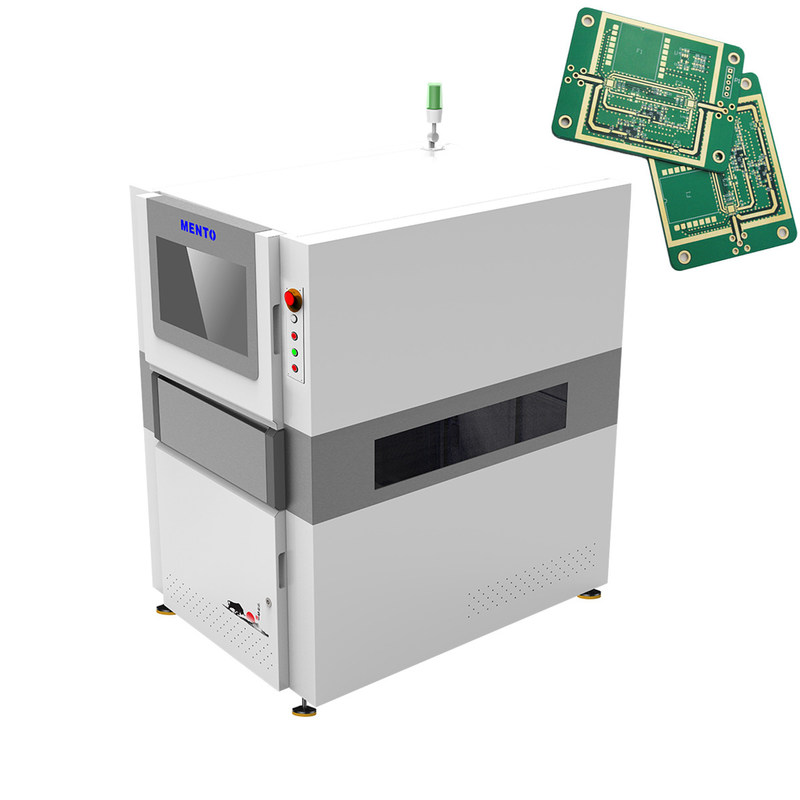

Application: inspection des joints de soudure et des dispositifs montés
Avec une plage d'épaisseur de PCB de 0,5 à 5 mm, notre machine 3D AOI convient à l'inspection d'un large éventail de PCB, ce qui en fait un choix idéal pour les applications de systèmes d'inspection de PCB.La machine est équipée d'un éclairage LED RVB qui fournit une illumination brillante et uniformeLa surface d'inspection de l'appareil est jusqu'à 510 x 510 mm, ce qui offre un espace suffisant pour inspecter les PCB de grande taille.
Notre machine 3D AOI fonctionne sur AC 220V, 50/60Hz, ce qui la rend adaptée à une utilisation dans différents pays et emplacements.permettant une inspection rapide et efficace de grands volumes de PCBCeci est particulièrement utile dans les environnements de production à volume élevé où la vitesse et la précision sont cruciales.
Notre machine 3D AOI est conçue avec des fonctionnalités et une technologie avancées pour assurer une grande précision et fiabilité dans l'inspection des PCB.La machine est équipée d'une caméra haute résolution qui capture des images détaillées du PCBLa machine dispose également d'un algorithme sophistiqué qui analyse les images et identifie les défauts ou les erreurs dans le PCB.
| Modèle de dispositif | Les États membres doivent: | |
| Capacité de détection | Objets de détection | |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | 4 Source lumineuse DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 20 mm/40 mm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
| Paramètres techniques | Détails du produit |
|---|---|
| Méthode d'alignement | Alignement automatique |
| Système d'exploitation | Pour Windows 10 |
| Énergie | AC 220V, 50/60 Hz |
| Le poids | 800 kg |
| Éclairage | LED RVB |
| Épaisseur du PCB | 0.5 à 5 mm |
| Résolution | 10 μm |
| Types d'inspection | Joints de soudure, composant, défaut |
| Type de caméra | Caméra numérique 3D |
| Logiciel | Interface utilisateur intuitive |
La machine 3D AOI de Mento est conçue pour offrir des services d'inspection supérieurs pour les PCB.Avec une dimension de L 1300 X W 1300 X H 1500 mm, cette machine est compacte et peut être facilement installée dans un espace de travail.
La machine 3D AOI de Mento dispose d'un logiciel d'interface utilisateur intuitif qui le rend facile à utiliser. Le logiciel est compatible avec le système d'exploitation Windows 10.Cette machine est équipée d'une caméra numérique 3D qui capture des images haute résolution des PCB, permettant une inspection et une détection précises des défauts.
La machine d'AOI 3D Mento-01 est adaptée à une gamme d'occasions et de scénarios d'application.et autres industries qui nécessitent une inspection précise des PCBCette machine peut être utilisée pour l'inspection de PCB à une seule face, à double face et à plusieurs couches, ce qui la rend polyvalente et pratique.
La machine 3D AOI de Mento est un outil d'inspection fiable et efficace qui peut aider à améliorer la qualité des PCB.Sa méthode d'inspection 3D garantit que même les plus petits défauts sont détectésCette machine est également facile à entretenir, ce qui en fait une solution rentable pour les entreprises.
Le support technique et les services du produit 3D AOI Machine comprennent:
- Installation et formation sur place
- Assistance technique à distance par téléphone ou par courriel
- mises à jour régulières du logiciel pour améliorer les performances de la machine
- Services d'entretien et de réparation
- Remplacement de pièces détachées
- Assistance au dépannage
L'emballage du produit pour la machine 3D AOI:
La machine 3D AOI sera emballée en toute sécurité dans une boîte en carton solide pour éviter tout dommage pendant le transport.Le produit sera enveloppé dans une enveloppe à bulles et placé au centre de la boîte pour éviter tout mouvementLa boîte sera étiquetée avec le nom du produit, le numéro de modèle et les instructions de manutention.
Pour la navigation:
La machine 3D AOI sera expédiée par un service de messagerie fiable et digne de confiance. Le coût d'expédition sera calculé en fonction du lieu de livraison et du poids du colis.Le délai de livraison estimé sera communiqué au client lors de la commandeLe client recevra un numéro de suivi pour surveiller le statut de livraison du colis.
Q: Quel est le nom de marque de la machine 3D AOI?
R: Le nom de marque de la machine 3D AOI est Mento.
Q: Quel est le numéro de modèle de la machine 3D AOI?
R: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q: Où la machine 3D AOI est-elle fabriquée?
R: La machine 3D AOI est fabriquée à Dongguan, en Chine.
Q: Quelles sont les certifications de la machine 3D AOI?
R: La machine 3D AOI est certifiée ISO9001 et ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R: La quantité minimale de commande pour la machine 3D AOI est de 1.
Q: Quel est le prix de la machine 3D AOI?
R: Le prix de la machine 3D AOI est négociable.
Q: Quel est le délai de livraison de la machine 3D AOI?
R: Le délai de livraison de la machine 3D AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour la machine 3D AOI?
R: Les conditions de paiement pour la machine 3D AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de la machine 3D AOI?
R: La capacité d'approvisionnement de la machine 3D AOI est de 1000 par mois.
