Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Pièces minimum: |
50*50 millimètre |
La caméra: |
Neuf millions de pixels |
Vitesse de mouvement: |
800mm/sec |
Ajustement de largeur: |
Le manuel |
Description de la machine: |
Inspection en 3D de la pâte de soudure |
Le stock: |
Les plus gros |
Vitesse: |
0.23sec/FOV |
Condition: |
Utilisé, nouveau |
Pièces minimum: |
50*50 millimètre |
La caméra: |
Neuf millions de pixels |
Vitesse de mouvement: |
800mm/sec |
Ajustement de largeur: |
Le manuel |
Description de la machine: |
Inspection en 3D de la pâte de soudure |
Le stock: |
Les plus gros |
Vitesse: |
0.23sec/FOV |
Condition: |
Utilisé, nouveau |

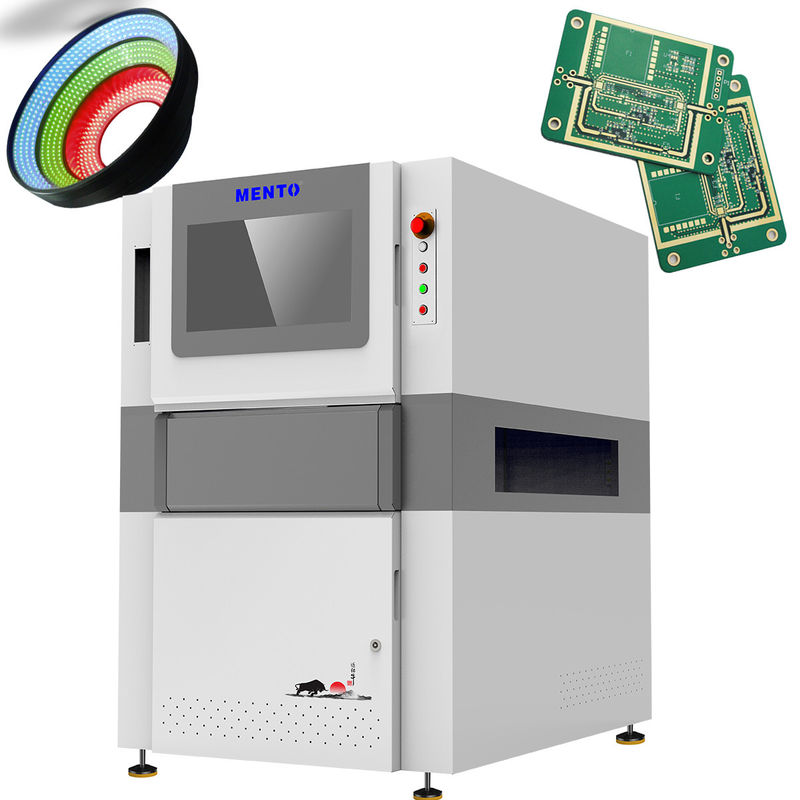

La machine SMT AOI est spécialement conçue pour inspecter les PCB d'une taille minimale de 50*50 mm. Elle est idéale pour une utilisation dans les usines de fabrication de PCB,où il peut être utilisé pour inspecter les panneaux pour détecter les défauts et s'assurer qu'ils sont de la plus haute qualitéLa machine est capable de détecter un large éventail de défauts, y compris les composants manquants, le placement incorrect des composants et les défauts de soudure.
L'une des principales caractéristiques de la machine SMT AOI est sa caméra couleur à grande vitesse, capable de capturer des images à une vitesse allant jusqu'à 60 images par seconde.Cela le rend idéal pour une utilisation dans des environnements de fabrication à fort volumeLa machine est également équipée d'algorithmes de traitement d'image avancés qui peuvent détecter et classer automatiquement les défauts.réduire le besoin d'inspection manuelle et améliorer l'efficacité globale.
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Cette machine SMT AOI est idéale pour l'automatisation de l'inspection des PCB, avec des fonctionnalités telles qu'une caméra couleur à grande vitesse et l'inspection d'un large éventail de tailles et d'épaisseurs de PCB.Contactez-nous pour plus d'informations sur le prix de la machine AOI.
La machine SMT AOI est conçue pour inspecter les circuits imprimés (PCB) et assurer leur qualité et leur précision.le produit peut détecter et classer les défauts sur les PCB avec une grande précision et rapiditéLa caméra couleur haute vitesse 6,5 Mpix assure que le processus d'inspection est effectué avec une grande précision et de détail.
Le produit convient à diverses occasions et scénarios, y compris la fabrication électronique, l'assemblage de PCB et le contrôle de la qualité.Il peut inspecter des PCB d'une taille minimale de 50*50 mm et d'une épaisseur de 0.5 mm à 6 mm. La taille des PCB d'inspection peut aller de 50 mm x 50 mm à 510 mm x 460 mm, ce qui en fait une solution polyvalente pour différentes tailles de PCB.
La machine SMT AOI de Mento est disponible à un prix négociable et la quantité minimale de commande est de 1.Les conditions de paiement sont en ligne, rendant le processus d'achat plus pratique pour les acheteurs.
Le produit SMT AOI Machine est livré avec un support technique complet et des services, garantissant que votre machine fonctionne toujours au mieux.Notre équipe d'experts est disponible pour vous aider à l'installation, la formation et la maintenance, ainsi que le dépannage de tout problème pouvant survenir.Nous offrons également des mises à jour et des mises à niveau logicielles pour vous assurer que votre machine est toujours à jour avec les dernières technologiesEn outre, nous offrons des garanties prolongées et des contrats de service pour vous donner la tranquillité d'esprit et assurer la protection de votre investissement.Avec notre engagement à la satisfaction du client et notre dévouement à un service de qualité, vous pouvez faire confiance à la fiabilité et aux performances de votre machine SMT AOI.
Emballage du produit:
Pour la navigation:
Q: Quel est le nom de marque de cette machine AOI?
R: La marque de cette machine AOI est Mento.
Q: Où cette machine AOI est-elle fabriquée?
R: Cette machine AOI est fabriquée à Dongguan, en Chine.
Q: Quelles sont les certifications de cette machine AOI?
R: Cette machine AOI est certifiée ISO9001 et ISO14001.
Q: Quelle est la quantité minimale de commande pour cette machine AOI?
R: La quantité minimale de commande pour cette machine AOI est de 1.
Q: Quel est le délai de livraison de cette machine AOI?
R: Le délai de livraison de cette machine AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour cette machine AOI?
R: Les conditions de paiement pour cette machine AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de cette machine AOI?
R: La capacité d'approvisionnement de cette machine AOI est de 1000/mois.
Q: Le prix de cette machine AOI est-il négociable?
R: Oui, le prix de cette machine AOI est négociable.
