Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
Vitesse: |
0.23sec/FOV |
Épaisseur: |
0.5mm-6mm |
Description de la machine: |
Inspection en 3D de la pâte de soudure |
La caméra: |
12MP, couleur |
Pièces minimum: |
50*50 millimètre |
Ajustement de largeur: |
Le manuel |
Condition: |
Utilisé, nouveau |
Taille du PCB d'inspection: |
50 mm x 50 mm - 510 mm x 460 mm |
Vitesse: |
0.23sec/FOV |
Épaisseur: |
0.5mm-6mm |
Description de la machine: |
Inspection en 3D de la pâte de soudure |
La caméra: |
12MP, couleur |
Pièces minimum: |
50*50 millimètre |
Ajustement de largeur: |
Le manuel |
Condition: |
Utilisé, nouveau |
Taille du PCB d'inspection: |
50 mm x 50 mm - 510 mm x 460 mm |

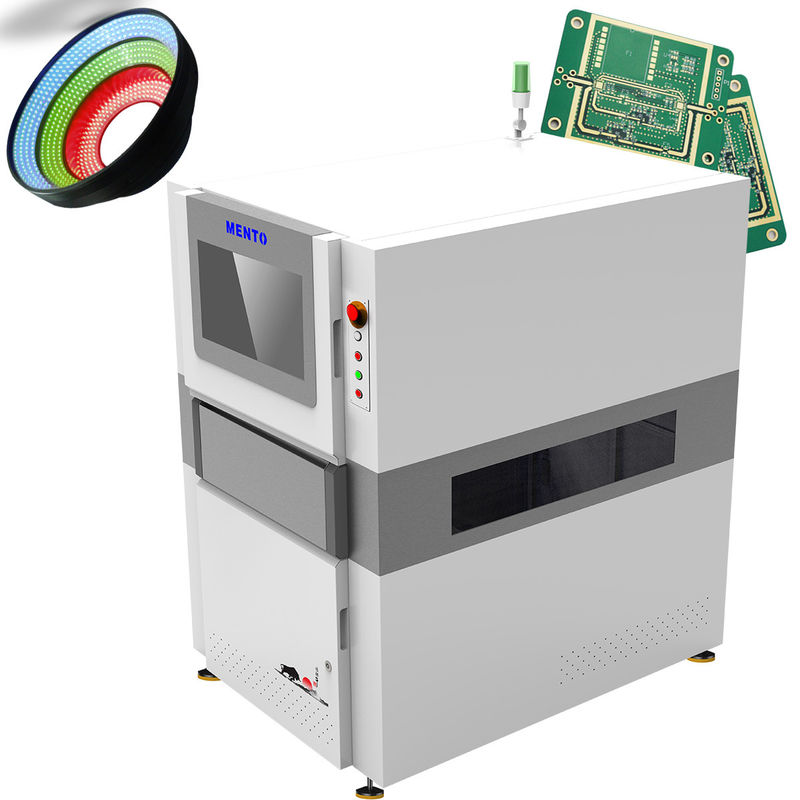

L'une des caractéristiques clés de cette machine SMT est sa caméra couleur haute vitesse de 6,5 Mpix, capable de capturer des images à une résolution allant jusqu'à 2592 x 1944 pixels.Cette caméra est capable de capturer des images de haute qualité des moindres détails sur le PCBLa caméra est également capable de capturer des images à grande vitesse, avec une vitesse de mouvement allant jusqu'à 800 mm/sec,qui rend le processus d'inspection rapide et efficace.
La machine SMT AOI est également équipée d'une technologie automatisée d'apprentissage automatique d'inspection optique.ce qui le rend très précis et fiable pour détecter les défauts sur les PCBLa machine est capable de détecter un large éventail de défauts, y compris les composants manquants, les composants déplacés, la polarité incorrecte et les défauts de soudure.
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Cette machine SMT AOI est parfaite pour automatiser l'inspection des PCB et offre une inspection optique automatique des PCB.et la capacité d'inspecter des PCB allant de 50 mm x 50 mm à 510 mm x 460 mm, cette machine offre une inspection rapide et efficace avec une vitesse de 0,23 seconde/FOV.
Le produit SMT AOI Machine est fourni avec le soutien technique et les services suivants:
Notre équipe d'experts est dédiée à s'assurer que votre machine SMT AOI fonctionne efficacement et efficacement, afin que vous puissiez produire des produits de haute qualité facilement.
Emballage du produit:
Pour la navigation:
Quel est le nom de la marque de la machine AOI?
La marque de la machine AOI est Mento.
2.Où la machine AOI est-elle fabriquée?
La machine AOI est fabriquée en Chine, plus précisément à Dongguan.
3.Quelles sont les certifications de l'appareil AOI?
La machine AOI est certifiée ISO9001 et ISO14001.
4.Quelle est la quantité minimale de commande pour la machine AOI?
La quantité minimale de commande pour la machine AOI est de 1.
5.Quelles sont les conditions de paiement pour la machine AOI?
Les conditions de paiement pour la machine AOI sont le paiement en ligne.
6.Quelle est la capacité d'alimentation de la machine AOI?
La capacité d'approvisionnement de la machine AOI est de 1000 unités par mois.
7.Quel est le délai de livraison de la machine AOI?
Le délai de livraison pour la machine AOI est de trois semaines après réception du paiement.
8.Le prix de la machine AOI est-il négociable?
Oui, le prix de la machine AOI est négociable.
