Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Méthode d'alignement: |
Alignement automatique |
Résolution: |
10 μm |
Éclairage: |
RVB LED |
Logiciel: |
Interface utilisateurs intuitive |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
type de caméra: |
Caméra numérique 3D |
Système d'exploitation: |
Pour Windows 10 |
Épaisseur du PCB: |
0.5 à 5 mm |
Méthode d'alignement: |
Alignement automatique |
Résolution: |
10 μm |
Éclairage: |
RVB LED |
Logiciel: |
Interface utilisateurs intuitive |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
type de caméra: |
Caméra numérique 3D |
Système d'exploitation: |
Pour Windows 10 |
Épaisseur du PCB: |
0.5 à 5 mm |

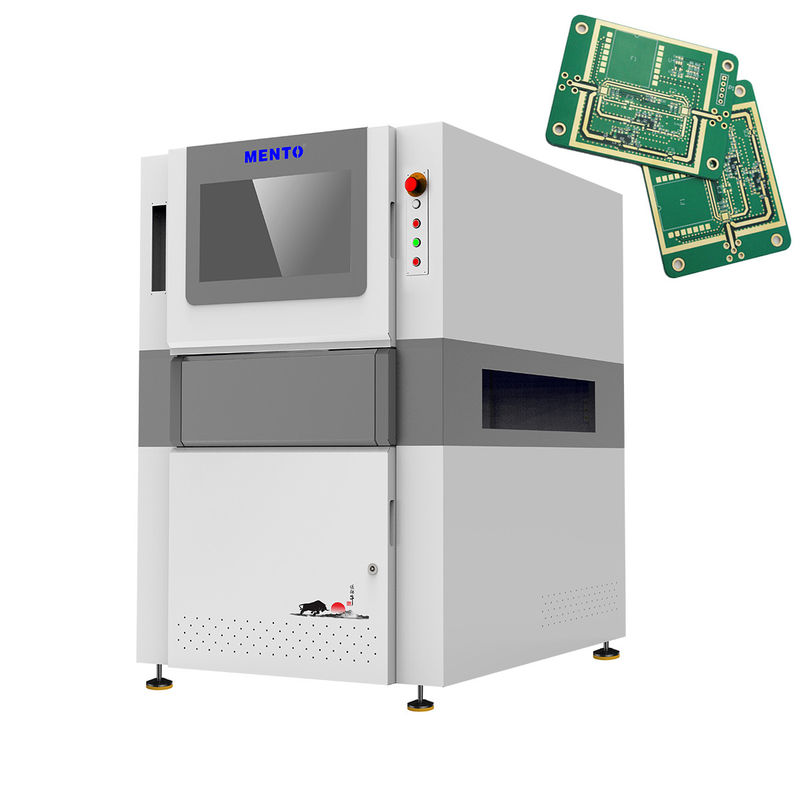

Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité
Application: inspection des joints de soudure et des dispositifs montés
| Inspection en 3D de la pâte de soudure | ||
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
L'une des principales caractéristiques de ce système d'inspection des PCB est sa capacité à manipuler des PCB d'épaisseurs allant de 0,5 à 5 mm.des planches minces et souples aux plus épaisses et plus rigidesEn outre, la machine pèse 800 kg, ce qui la rend suffisamment robuste et durable pour résister aux rigueurs de l'utilisation industrielle.
La machine 3D AOI est basée sur le système d'exploitation Windows 10, qui fournit une interface fiable et conviviale pour les opérateurs.Cela facilite la mise en place et la configuration de la machine pour des tâches d'inspection spécifiques, ainsi que de surveiller ses performances et sa production.
Cette machine 3D AOI est un équipement PCB Aoi haut de gamme doté d'une interface utilisateur intuitive pour un fonctionnement facile.Cette machine est conçue pour tenir dans la plupart des ateliers.Il est livré avec un appareil photo numérique 3D et un éclairage LED RVB pour une inspection précise des PCB.
| Attribut du produit | Valeur |
| Vitesse d'inspection | Jusqu'à 80 Cm2/s |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Le poids | 800 kg |
| Éclairage | LED RVB |
| Logiciel | Interface utilisateur intuitive |
| Système d'exploitation | Pour Windows 10 |
| Énergie | AC 220V, 50/60 Hz |
| Méthode de contrôle | Inspection 3D |
| Types d'inspection | Joints de soudure, composant, défaut |
| Type de caméra | Caméra numérique 3D |
La machine 3D AOI Mento-01 est équipée d'un éclairage LED RVB, ce qui permet une inspection précise et efficace des joints de soudure, des composants et des défauts.Il a une vitesse d'inspection impressionnante allant jusqu'à 80 cm2/s.Le logiciel intuitif de l'interface utilisateur de la machine permet aux opérateurs d'opérer et de personnaliser le processus d'inspection en fonction de leurs besoins.
Avec un poids de 800 kg et une capacité d'approvisionnement de 1000 par mois, la machine d'inspection 3D AOI Mento-01 est un produit robuste et durable, adapté à une variété d'applications industrielles.Que vous soyez dans l'industrie de l'électronique ou dans l'industrie automobile, cette machine peut vous aider à améliorer votre efficacité de production et à assurer des produits de haute qualité.
Certaines des occasions et scénarios d'application du produit pour la machine AOI 3D Mento-01 comprennent:
Dans l'ensemble, la machine 3D AOI Mento-01 est un produit polyvalent et fiable qui peut aider à améliorer la qualité et l'efficacité de votre processus de production.Avec un délai de livraison de seulement 1 semaine et des conditions de paiement en ligne, c'est une option pratique et accessible pour les entreprises et les industries qui ont besoin d'un système d'inspection de haute qualité.
Notre équipe de support technique des produits 3D AOI Machine est dédiée à fournir à nos clients un support technique et des services complets.Notre équipe d'experts est à votre disposition pour répondre à toutes vos questions ou préoccupations concernant l'opération., maintenance ou dépannage de votre machine 3D AOI.
Nos services de soutien technique comprennent:
Nous comprenons l'importance de maintenir votre ligne de production fonctionnant à un rendement maximal, et notre équipe de support technique s'engage à s'assurer que votre machine 3D AOI fonctionne toujours sans heurts.Si vous avez des questions ou si vous avez besoin d'aideN'hésitez pas à nous contacter.
Emballage du produit:
La machine 3D AOI sera emballée en toute sécurité dans une caisse en bois pour assurer sa sécurité pendant le transport.La machine sera enveloppée dans de la mousse de protection et fermement fixée pour éviter tout dommage pendant l'expédition.
Pour la navigation:
Les frais d'expédition et les délais de livraison dépendront de la destination et du mode de transport préféré.Veuillez nous contacter pour plus d'informations concernant l'expédition.
Quel est le nom de cette machine 3D AOI?
Nom de marque: Mento
2.Quel est le numéro de modèle de cette machine 3D AOI?
Numéro de modèle: Mento-01
3.Où est fabriquée cette machine 3D AOI?
Lieu d'origine: Dongguan chinois
4.Cette machine 3D AOI a-t-elle une certification?
Certification suivante: ISO9001/ISO14001
5.Quelle est la quantité minimale de commande pour cette machine 3D AOI?
Quantité minimale de commande: 1
6.Le prix est-il négociable pour cette machine 3D AOI?
Prix: négociable
7.Quel est le délai de livraison de cette machine 3D AOI?
Délai de livraison: 3 semaines
8.Quelles sont les conditions de paiement pour cette machine 3D AOI?
Conditions de paiement: en ligne
9.Quelle est la capacité d'alimentation de cette machine 3D AOI?
Capacité d'approvisionnement: 1000/mois
