Description du produit :

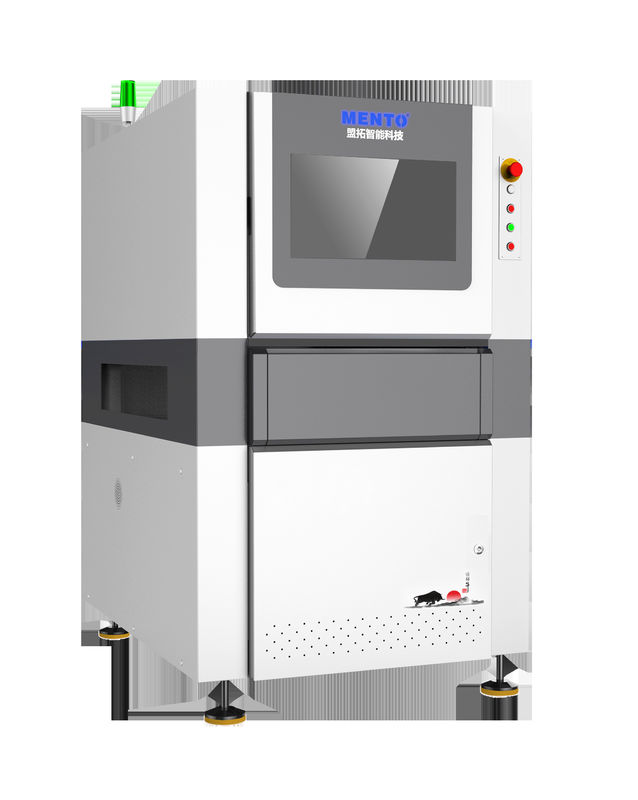

La machine AOI pour circuits imprimés est une machine robuste pesant 200 kg. Malgré son poids, la machine est facile à déplacer grâce à sa conception compacte. La précision d'inspection de la machine est de ±5 µm, ce qui est très précis et garantit que tous les circuits imprimés sont inspectés en profondeur.
La machine AOI pour circuits imprimés est un excellent investissement pour les entreprises spécialisées dans la fabrication de circuits imprimés. La machine est conçue pour augmenter l'efficacité de la production et réduire le temps et le coût associés à l'inspection manuelle. La capacité d'inspection à haute vitesse de la machine garantit que tous les circuits imprimés sont inspectés rapidement et avec précision, ce qui contribue à augmenter la productivité globale du processus de fabrication.
La machine AOI pour circuits imprimés est l'une des machines les plus populaires utilisées dans les méthodes de test de circuits imprimés. La machine utilise une technologie d'imagerie avancée pour inspecter les circuits imprimés à la recherche de défauts tels que les courts-circuits, les circuits ouverts et les composants manquants. La haute précision de la machine garantit que tous les défauts sont détectés, ce qui contribue à minimiser le risque de défaillance du produit et à augmenter la fiabilité du produit final.
La machine AOI pour circuits imprimés est disponible à un prix compétitif, ce qui en fait un investissement abordable pour les entreprises de toutes tailles. Les fonctionnalités avancées et la haute précision de la machine en font un atout précieux pour toute entreprise spécialisée dans la fabrication de circuits imprimés. La conception compacte et l'interface conviviale de la machine en font un choix idéal pour les entreprises disposant d'un espace limité dans leurs installations.
La machine AOI pour circuits imprimés est une machine avancée et fiable qui fournit des résultats d'inspection rapides et précis. La capacité d'inspection à haute vitesse, la haute précision et l'interface conviviale de la machine en font un excellent investissement pour les entreprises spécialisées dans la fabrication de circuits imprimés. La machine est disponible à un prix compétitif et constitue un atout précieux pour toute entreprise cherchant à augmenter son efficacité de production et à réduire le temps et le coût associés à l'inspection manuelle.
Caractéristiques :
- Nom du produit : Machine AOI pour circuits imprimés
- Dimensions : 1000 mm X 800 mm X 1200 mm
- Taille du circuit imprimé : Max. 500 mm X 500 mm
- Interface : Ethernet
- Alimentation : 220 V CA, 50 Hz
Notre machine AOI pour circuits imprimés est un produit haut de gamme d'un des principaux fabricants d'équipements AOI. Avec sa taille compacte de 1000 mm X 800 mm X 1200 mm, elle peut accueillir des circuits imprimés jusqu'à une taille maximale de 500 mm X 500 mm. La machine est équipée d'une interface Ethernet, ce qui facilite son intégration dans votre ligne de production existante. Son alimentation de 220 V CA, 50 Hz assure un fonctionnement fiable et stable. La machine AOI fonctionne sous le système d'exploitation, offrant une interface conviviale et familière. Investissez dans notre machine AOI pour circuits imprimés pour une qualité et une efficacité inégalées dans votre processus de production de circuits imprimés.
| Modèle de l'appareil | K3212 |
| Capacité de détection | Éléments de détection | Mauvais tirage, excès de soudure, soudure insuffisante, pont de soudure, traînée de pâte à souder, anomalie de forme, décalage |
| Méthode de balayage | Stop&Go |
| Système optique | Caméra | Caméra industrielle couleur haute vitesse 12MP |
| Source de lumière | Double source de lumière DLP (technologie de décalage de phase raster) et source de lumière rouge, verte et bleue (RVB) |
| Résolution | 10 µm et 15 µm (en option) |
| Performance de détection | Précision de la hauteur (module de calibration) | 1 µm (en utilisant un bloc de calibration standard) |
| Répétabilité du volume | <1 % (bloc de vérification standard, 3 Sigma) |
| Valeur maximale de compensation de la flexion de la plaque | ±3 mm |
| Capacité de détection GRR | <10 % à 6σ (+50 % de tolérance, résolution de 5 µm) |
| Hauteur de détection maximale | 500 µm |
| Solution au problème d'ombre | Technologie de décalage de phase et système de lumière structurée 3D bidirectionnel |
| Méthode de compensation en temps réel de la flexion de la plaque | Compensation de la flexion de la plaque (suivi Z + référence de pastille) |
| Écran de test | Couleur (images 3D et 2D affichées ensemble) |
| Équipement d'entraînement | Servomoteur + guide à vis |
| Vitesse de déplacement | 800 mm/s |
| Taille minimale du produit mesurable | 50 mm x 50 mm |
| Taille maximale du produit mesurable | 400 mm x 500 mm |
| Épaisseur du circuit imprimé | 0,5 à 6 mm |
| Réglage de la largeur de piste | Réglage automatique de la largeur, réglage manuel de la largeur |
| Convoyage/fixation de la carte de circuit imprimé | Convoyeur à bande / fixation par pince pneumatique |
| Direction de convoyage | De gauche à droite, de droite à gauche |
| Hauteur de l'orbite | 900 ± 20 mm |
| Configuration de l'ordinateur | Unité centrale | Processeur : Intel i5, RAM : DDR4-16G, GPU : GTX1660-6 Go, SSD : 250 Go, HDD : 2 To |
| Moniteur | LED 22" |
| Système d'exploitation | Ubuntu |
| Paramètres | Dimensions hors tout | L1350 x P1000 x H1600 mm (hors voyant d'alarme) |
| Poids | 1100 KG |
| Source d'alimentation | 220 V CA / 50-60 Hz / 2000 W |
| Pression d'air | 0,5 MPa |
| Formats d'entrée pris en charge par le logiciel | Prend en charge le format Gerber (274X), ODB++ |
| Outils de gestion statistique | Histogramme, graphique X-bar&R, graphique X-bar&S, Cp&Cpk, % Gage R & R, rapports quotidiens/hebdomadaires/mensuels SPI, SPC en temps réel et affichage multiple |
| Exigences environnementales | Température : 5-40 °C, humidité relative : 25 %-80 % (sans givre) |
| Communication avec les équipements en amont et en aval | Interface SMEMA standard |
Paramètres techniques :
| Modèle | XYZ-1000 |
| Résolution | 10 µm |
| Taille du circuit imprimé | Max. 500 mm X 500 mm |
| Méthode d'inspection | Inspection 3D |
| Type de caméra | CCD haute résolution |
| Interface | Ethernet |
| Poids | 200 kg |
| Précision d'inspection | ±5 µm |
| Source de lumière | LED |
| Alimentation | 220 V CA, 50 Hz |
Applications :
Cette machine AOI est équipée d'une technologie d'inspection 3D et d'une source de lumière LED, ce qui lui permet de fournir des résultats précis et fiables. Elle peut détecter les défauts et les imperfections dans les circuits imprimés d'une épaisseur de 0,2 mm à 6 mm, ce qui en fait un produit polyvalent pouvant être utilisé pour une large gamme d'applications.
La machine AOI Mento pour circuits imprimés est idéale pour une utilisation dans une variété d'occasions et de scénarios d'application de produits. Voici quelques exemples :
- Fabrication électronique : La machine AOI Mento pour circuits imprimés peut être utilisée dans les installations de fabrication électronique pour inspecter et tester les circuits imprimés sur la ligne de production. Ses capacités d'inspection rapides et précises en font un outil essentiel pour garantir la qualité et la fiabilité des produits électroniques.
- Laboratoires de test de circuits imprimés : Les méthodes de test de circuits imprimés nécessitent un haut niveau de précision. La machine AOI Mento pour circuits imprimés est un excellent choix pour une utilisation dans les laboratoires de test de circuits imprimés, où elle peut être utilisée pour inspecter et tester les circuits imprimés avec un haut degré de précision.
- Système d'inspection de circuits imprimés : La machine AOI Mento pour circuits imprimés peut être utilisée dans le cadre d'un système d'inspection de circuits imprimés plus vaste. Elle peut être intégrée à d'autres équipements de test et d'inspection, tels que les machines d'inspection par rayons X, pour fournir une solution d'inspection complète.
En plus de sa polyvalence et de sa fiabilité, la machine AOI Mento pour circuits imprimés est également facile à utiliser. Elle fonctionne sous le système d'exploitation, qui est une plateforme largement utilisée et familière. Elle a également une conception compacte, avec des dimensions de 1000 mm x 800 mm x 1200 mm, ce qui la rend facile à installer et à utiliser dans une variété d'environnements.
La quantité minimale de commande pour la machine AOI Mento pour circuits imprimés est de 1, et le prix est négociable. Le délai de livraison est généralement de 1 semaine, et les conditions de paiement sont en ligne. Avec une capacité d'approvisionnement de 1000 unités par mois, ce produit est facilement disponible pour les clients du monde entier.
Support et services :
Notre produit de machine AOI pour circuits imprimés est accompagné d'un support technique et de services complets pour garantir des performances maximales du produit et la satisfaction du client. Notre équipe dédiée d'experts techniques est disponible 24h/24 et 7j/7 pour répondre à toutes les questions relatives au produit et fournir une assistance pour le dépannage et la maintenance. De plus, nous proposons des services de formation et d'installation sur site pour garantir que les clients peuvent utiliser et entretenir le produit en toute simplicité. Notre produit est également accompagné d'une garantie et de plans de support étendus en option pour une tranquillité d'esprit accrue. Contactez-nous pour plus d'informations.
Emballage et expédition :
Emballage du produit :
- La machine AOI pour circuits imprimés sera emballée dans une boîte en carton solide.
- La machine sera enveloppée dans du papier bulle pour éviter tout dommage pendant le transport.
- Tous les câbles et accessoires nécessaires seront inclus dans le colis.
- Le colis sera étiqueté avec le nom du produit, le numéro de modèle et l'adresse d'expédition.
Expédition :
- Le produit sera expédié via un service de messagerie de confiance.
- Les délais d'expédition peuvent varier en fonction de la destination.
- Un numéro de suivi sera fourni afin que le client puisse suivre le colis.
- Le client est responsable de toutes les taxes douanières ou d'importation applicables.
FAQ :
Questions fréquemment posées sur la machine AOI Mento pour circuits imprimés :
Q : Quel est le lieu d'origine de la machine AOI Mento pour circuits imprimés ?
R : La machine AOI Mento pour circuits imprimés est fabriquée en Chine, à Dongguan.
Q : Quelle certification possède la machine AOI Mento pour circuits imprimés ?
R : La machine AOI Mento pour circuits imprimés est certifiée ISO9001/ISO14001.
Q : Quelle est la quantité minimale de commande pour la machine AOI Mento pour circuits imprimés ?
R : La quantité minimale de commande pour la machine AOI Mento pour circuits imprimés est de 1.
Q : Quel est le délai de livraison pour la machine AOI Mento pour circuits imprimés ?
R : Le délai de livraison pour la machine AOI Mento pour circuits imprimés est de 1 semaine.
Q : Quelles sont les conditions de paiement pour la machine AOI Mento pour circuits imprimés ?
R : Les conditions de paiement pour la machine AOI Mento pour circuits imprimés sont en ligne.
Q : Quelle est la capacité d'approvisionnement pour la machine AOI Mento pour circuits imprimés ?
R : La capacité d'approvisionnement pour la machine AOI Mento pour circuits imprimés est de 1000/mois.
Q : Le prix de la machine AOI Mento pour circuits imprimés est-il négociable ?
R : Oui, le prix de la machine AOI Mento pour circuits imprimés est négociable.
