Détails de produit
Lieu d'origine: Dongguan, en Chine
Nom de marque: MENTO
Certification: FCC,ROHS,ISO9000,ISO14001
Numéro de modèle: K2005DW
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3weeks
Conditions de paiement: T/T,
Capacité d'approvisionnement: 1000pcs/m
Les dimensions: |
Pour les appareils à commande numérique |
- Je vous en prie.: |
3 mois |
Composants de base: |
moteur |
Région d'inspection: |
Jusqu'à 460 x 610 mm |
Système optique: |
Système optique développé indépendamment |
Port: |
la ville de Shenzhen |
Le délai de livraison: |
1 à 5 jours ouvrables |
La norme: |
SMEMA |
Les dimensions: |
Pour les appareils à commande numérique |
- Je vous en prie.: |
3 mois |
Composants de base: |
moteur |
Région d'inspection: |
Jusqu'à 460 x 610 mm |
Système optique: |
Système optique développé indépendamment |
Port: |
la ville de Shenzhen |
Le délai de livraison: |
1 à 5 jours ouvrables |
La norme: |
SMEMA |

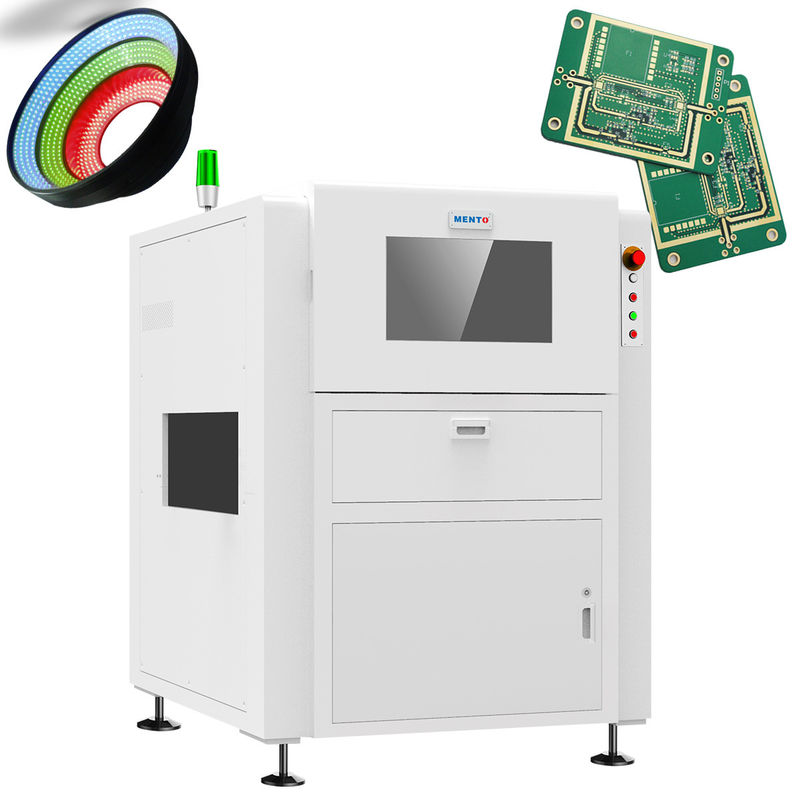

Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité
Application: inspection des joints de soudure et des dispositifs montés
| Modèle de dispositif | K2005DW | |
| Capacité de détection | Objets de détection | Corps du composant CHIP, joints de soudure des composants CHIP, caractères, joints de soudure DIP |
| Le composant le plus petit | Je vous en prie, faites-moi signe.0.3 mm | |
| Méthode de détection | Débogage de paramètres d'algorithme, apprentissage automatique | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Lentilles télécentriques | 0.22X/0.17X | |
| Résolution | Pour les appareils à combustion | |
| VFV | Pour les pièces détachées: | |
| Vitesse de détection | 3FOV/s | |
| Système logiciel | Système d'exploitation | Pour Windows 10 |
| Propriétés mécaniques | Épaisseur des PCB | 0.3 ~ 10 mm ((page de guerre ≤ 5 mm) |
| Hauteur du composant | 180 mm haut, 30 mm bas (hauteur spéciale peut être personnalisée) | |
| Équipement de conduite | Servo moteur + vis à bille + glissement linéaire | |
| Vitesse de déplacement | Max.600 mm/s | |
| Précision de positionnement | ≤ 8um ((après étalonnage) | |
| Chemins de fer de transport de PCB | Hauteur de transport du rail de PCB: 900 ± 20 mm (du sol à la surface de transport du rail de guidage du PCB) | |
| Taille maximale du PCB: 510 mmx460 mm | ||
| Distance minimale entre les PCB: ≤ 90 mm | ||
| Paramètres | Source de puissance | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Taille globale | W1140mmxD1400mmxH1600mm (à l'exclusion du pied 100±20mm) | |
| Le poids | ≈ 700KG | |
| Pression de l'air | ≥ 0,5 MPa | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative de 25 à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
La machine SMT AOI est conçue pour fonctionner sur un système d'exploitation Windows, ce qui facilite son utilisation et son intégration dans d'autres systèmes de fabrication.Il est également conçu pour répondre à la norme SMEMA pour la fabrication de PCBLa machine SMT AOI est une machine très efficace et productive qui peut inspecter jusqu'à 50 PCB par minute,ce qui le rend idéal pour les environnements de production à fort volume.
La machine SMT AOI est équipée d'une caméra couleur haute résolution de 12 MP capable de capturer des images très détaillées des PCB inspectés.Cette caméra est conçue pour détecter même les plus petits défauts sur les PCB, y compris les défauts de soudure, le placement incorrect des composants et d'autres problèmes pouvant affecter la fonctionnalité du produit final.La caméra fonctionne en conjonction avec le système optique développé indépendamment pour s'assurer que tous les défauts sont détectés et signalés avec précision.
La machine SMT AOI est une machine fiable et précise conçue pour fournir des résultats d'inspection de qualité supérieure.ce qui en fait un choix idéal pour les fabricants d'électronique qui cherchent à améliorer leurs processus de contrôle de la qualitéAvec sa caméra haute résolution, son système optique développé indépendamment et sa conformité aux normes SMEMA,La machine SMT AOI est indispensable pour tout fabricant d'électronique qui souhaite améliorer ses processus de production et garantir des produits de haute qualité..
L'équipement d'inspection visuelle Mento AOI est certifié par FCC, ROHS, ISO9000 et ISO14001, ce qui témoigne de sa sécurité, de sa qualité et de ses normes environnementales.Il a également une quantité minimale de commande de 1Après la commande, le délai de livraison est généralement de 3 semaines, avec un délai de 1 à 5 jours ouvrables.
La caméra utilisée dans cette machine est une caméra couleur de 12MP qui capture des images de haute qualité des PCB. Elle est équipée d'un éclairage LED, qui éclaire la carte et met en évidence les défauts présents.Cette méthode d'éclairage permet de détecter même les plus petits défauts..
L'équipement d'inspection visuelle Mento AOI est idéal pour un large éventail d'applications, notamment la fabrication d'électronique, l'automobile, l'aviation et les industries médicales.Cette machine est polyvalente et peut être utilisée dans divers scénarios tels que les lignes de production, contrôle de la qualité et tests de R & D.
Le produit est emballé dans des boîtes en bois pour assurer sa protection pendant le transport. Il est également livré avec une garantie de 3 mois, donnant aux clients la tranquillité d'esprit.et la capacité d'alimentation est de 1000 PCS/M.
Questions fréquemment posées
Q: Quel est le nom de la marque de la machine SMT AOI?
R: La marque de la machine SMT AOI est MENTO.
Q: Où la machine SMT AOI est-elle fabriquée?
R: La machine SMT AOI est fabriquée à Dongguan, en Chine.
Q: Quelles sont les certifications de la machine SMT AOI?
R: La machine SMT AOI est certifiée FCC, ROHS, ISO 9000 et ISO 14001.
Q: Quelle est la quantité minimale de commande pour la machine SMT AOI?
R: La quantité minimale de commande pour la machine SMT AOI est de 1.
Q: Quel est le délai de livraison pour la machine SMT AOI?
R: Le délai de livraison pour la machine SMT AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour la machine SMT AOI?
R: Les conditions de paiement pour la machine SMT AOI sont T/T.
Q: Quelle est la capacité d'approvisionnement de la machine SMT AOI?
R: La capacité d'approvisionnement de la machine SMT AOI est de 1000 PCS/M.
