Détails de produit
Lieu d'origine: Dongguan, en Chine
Nom de marque: MENTO
Certification: FCC,ROHS,ISO9000,ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3weeks
Conditions de paiement: T/T,
Capacité d'approvisionnement: 1000pcs/m
La caméra: |
12MP, couleur |
Vitesse de mouvement: |
800mm/sec |
- Je vous en prie.: |
3 mois |
Qualité: |
qualité supérieure |
Le paquet: |
Étui en bois |
La norme: |
SMEMA |
Caméra industrielle: |
Caméra à couleur industrielle standard à exposition globale de 5 millions |
Temps de réalisation: |
1 à 5 jours ouvrables |
La caméra: |
12MP, couleur |
Vitesse de mouvement: |
800mm/sec |
- Je vous en prie.: |
3 mois |
Qualité: |
qualité supérieure |
Le paquet: |
Étui en bois |
La norme: |
SMEMA |
Caméra industrielle: |
Caméra à couleur industrielle standard à exposition globale de 5 millions |
Temps de réalisation: |
1 à 5 jours ouvrables |
Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité
Application: inspection des joints de soudure et des dispositifs montés
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |

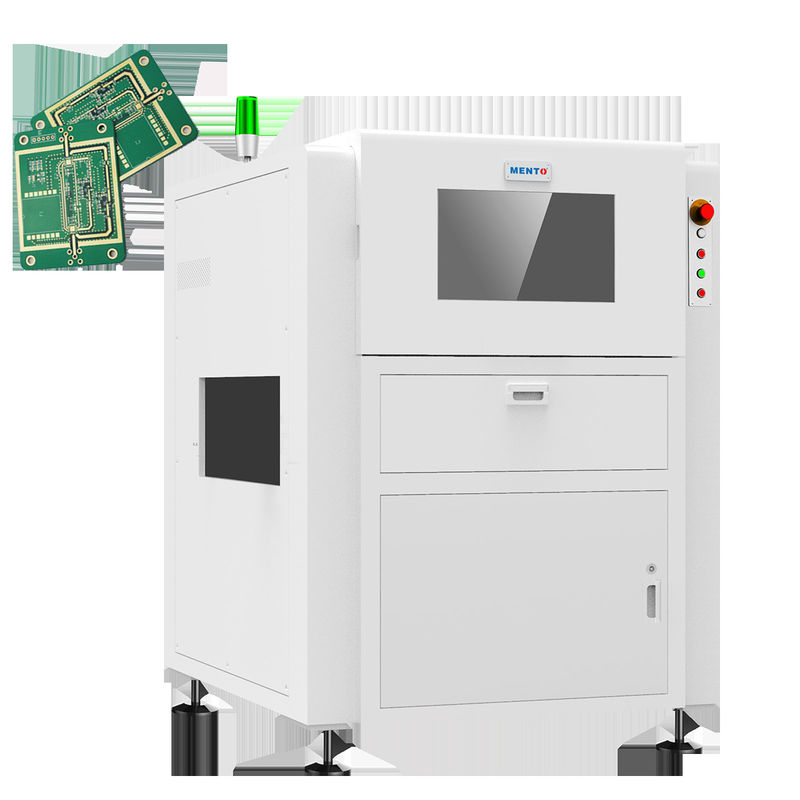

La machine SMT AOI est équipée d'une caméra couleur haute résolution de 12 MP, qui capture des images d'une qualité exceptionnelle.s'assurer que chaque produit qui quitte l'usine respecte les normes de qualité les plus élevées.
L'une des caractéristiques de ce produit est l'utilisation de lentilles télécentriques de grand diamètre, ce qui fait de nous la première entreprise en Chine à le faire.conduisant à une détection plus précise des défauts.
La machine SMT AOI est également conçue pour être facile à utiliser, avec une interface conviviale qui aide les opérateurs à identifier et à corriger rapidement les problèmes pouvant survenir au cours du processus d'inspection.En plus, la vitesse de déplacement rapide de la machine de 800 mm/sec assure qu'elle peut suivre même les lignes de montage les plus rapides, améliorant ainsi l'efficacité de la production.
Une autre caractéristique clé de la machine SMT AOI est sa méthode d'éclairage LED.s'assurer que la caméra peut détecter les défauts avec précision et constanceL'éclairage à LED est également plus économe en énergie et plus durable que les autres méthodes d'éclairage, ce qui réduit les coûts de maintenance au fil du temps.
En ce qui concerne l'emballage, nous ne prenons aucun risque. la machine SMT AOI est livrée dans un boîtier en bois robuste, assurant qu'elle arrive à votre installation en parfait état.
En résumé, la machine SMT AOI est une machine de haute qualité, fiable,et un équipement d'inspection AOI efficace qui peut aider les fabricants à atteindre des normes de qualité plus élevées et à améliorer l'efficacité de la productionAvec son appareil photo supérieur, ses lentilles télécentriques de grand diamètre, sa vitesse de mouvement rapide, sa méthode d'éclairage LED et son interface conviviale,la machine SMT AOI est la solution parfaite pour tout fabricant qui valorise la qualité et l'efficacité.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual InspectionAvec un système d'exploitation Windows convivial, cette machine est facile à utiliser et à entretenir. En outre, elle est livrée avec une garantie de 3 mois pour la tranquillité d'esprit du client.
| Attribut du produit | Valeur |
| Nom du produit | Machine pour l'AOI de PCB |
| Qualité | Une qualité supérieure |
| Composants de base | Moteur |
| Garantie | 3 mois |
| Système d'exploitation | Les fenêtres |
| Le paquet | Étui en bois |
| Les dimensions | Pour les appareils à commande numérique |
| Caméra industrielle | Caméra à couleur industrielle standard à exposition globale de 5 millions |
| La caméra | Neuf millions de pixels |
| Système optique | Système optique développé indépendamment |
| La norme | Le SMEMA |
| Description du produit | Inspection du PCBA |
La machine MENTO SMT AOI est un produit de pointe qui assure l'inspection automatisée des circuits imprimés (PCB).Cette machine d'inspection optique automatique (AOI) est conçue pour effectuer l'inspection de l'apparence SMT, et assure que vos PCB répondent aux normes de qualité et de fiabilité les plus élevées.
La machine MENTO SMT AOI est fabriquée à Dongguan, en Chine, et est certifiée par FCC, ROHS, ISO9000 et ISO14001.La quantité minimale de commande pour ce produit est de 1Le délai de livraison de ce produit est de 3 semaines et les modalités de paiement sont T/T. Le produit est emballé dans un étui en bois pour un transport sûr.
La machine MENTO SMT AOI est équipée d'une caméra couleur haute résolution de 12 MP qui fournit des images claires des PCB.Le produit est expédié du port de Shenzhen..
La machine MENTO SMT AOI est idéale pour une utilisation dans une variété d'occasions et de scénarios d'application de produits.électronique aérospatialeLa machine est capable de détecter une variété de défauts, tels que des composants manquants, une polarité incorrecte, une orientation incorrecte, des valeurs incorrectes, des défauts de soudure,et plus encore.
Ce produit est essentiel pour les fabricants qui souhaitent s'assurer que leurs PCB répondent aux normes de qualité et de fiabilité les plus élevées.La machine AOI SMT MENTO est une solution rentable pour automatiser le processus d'inspection et réduire le risque de défauts du produit final..
Q: Quel est le nom de marque de cette machine AOI?
R: La marque de cette machine AOI est MENTO.
Q: Où cette machine AOI est-elle fabriquée?
R: Cette machine AOI est fabriquée à Dongguan, en Chine.
Q: Quelles sont les certifications de cette machine AOI?
R: Cette machine AOI est certifiée FCC, ROHS, ISO 9000 et ISO 14001.
Q: Quelle est la quantité minimale de commande pour cette machine AOI?
R: La quantité minimale de commande pour cette machine AOI est de 1.
Q: Quel est le délai de livraison de cette machine AOI?
R: Le délai de livraison de cette machine AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour cette machine AOI?
R: Les conditions de paiement pour cette machine AOI sont T/T.
Q: Quelle est la capacité d'approvisionnement de cette machine AOI?
R: La capacité d'approvisionnement de cette machine AOI est de 1000 PCS/M.
