Détails de produit
Lieu d'origine: Dongguan, en Chine
Nom de marque: MENTO
Certification: FCC,ROHS,ISO9000,ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3weeks
Conditions de paiement: T/T,
Capacité d'approvisionnement: 1000pcs/m
Qualité: |
qualité supérieure |
- Je vous en prie.: |
3 mois |
Système d'exploitation: |
Les fenêtres |
Lentilles: |
La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre |
Les dimensions: |
Pour les appareils à commande numérique |
Vitesse de mouvement: |
800mm/sec |
La norme: |
SMEMA |
Système optique: |
Système optique développé indépendamment |
Qualité: |
qualité supérieure |
- Je vous en prie.: |
3 mois |
Système d'exploitation: |
Les fenêtres |
Lentilles: |
La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre |
Les dimensions: |
Pour les appareils à commande numérique |
Vitesse de mouvement: |
800mm/sec |
La norme: |
SMEMA |
Système optique: |
Système optique développé indépendamment |

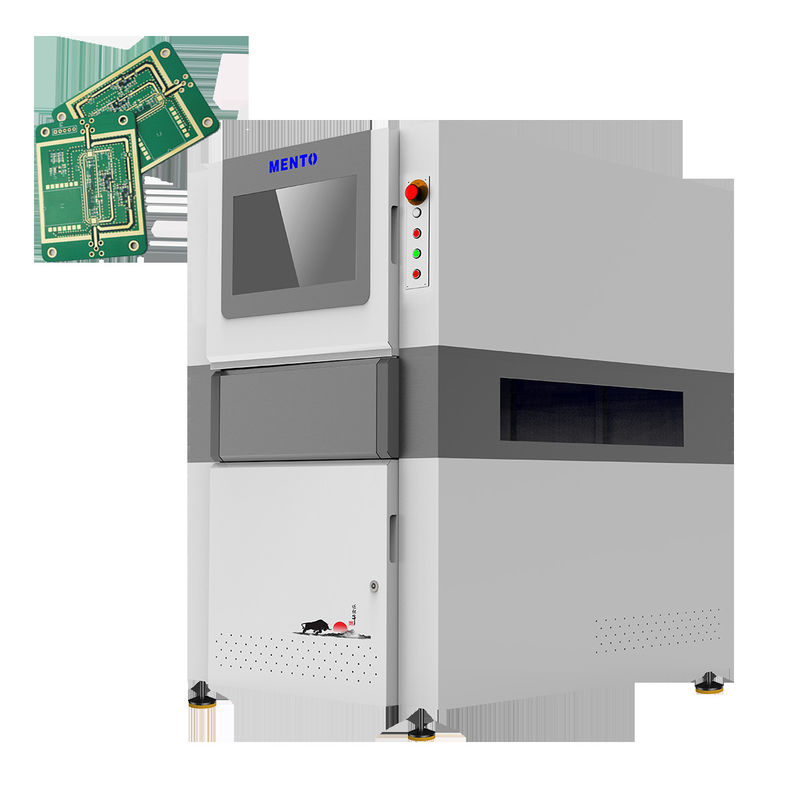

Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité
Application: inspection des joints de soudure et des dispositifs montés
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Notre équipement d'inspection visuelle AOI est logé dans un boîtier en bois solide pour le protéger pendant le transport et le stockage.qui assure des résultats d'inspection précis et fiables à chaque foisNotre système est le premier de l'industrie à utiliser des lentilles télécentriques de grand diamètre, offrant une meilleure qualité d'image et une meilleure précision d'inspection.
La machine SMT AOI est également compatible avec la norme SMEMA, ce qui permet une intégration transparente avec votre chaîne de production existante.Il peut être facilement connecté à d'autres machines en utilisant le protocole de communication SMEMA, permettant une communication efficace et efficiente entre machines.
Nous soutenons la qualité et la fiabilité de notre produit, c'est pourquoi nous offrons une garantie de 3 mois sur notre machine SMT AOI.Notre équipe d'experts est toujours disponible pour fournir un soutien technique et une assistance si vous rencontrez des problèmes avec votre machine.
| Attribut du produit | Valeur |
| Nom du produit | AOI pour les PCB |
| Zone d'inspection | Jusqu'à 460 x 610 mm |
| Qualité | Une qualité supérieure |
| La norme | Le SMEMA |
| Vitesse de déplacement | 800 mm/s |
| Le paquet | Étui en bois |
| Composants de base | Moteur |
| Temps de réalisation | 1 à 5 jours ouvrables |
| Caméra industrielle | Caméra à couleur industrielle standard à exposition globale de 5 millions |
| Lentilles | La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre |
| Garantie | 3 mois |
| Type de produit | Équipement d'inspection de l'AIO, équipement d'inspection visuelle de l'AIO |
Notre machine SMT AOI est équipée d'un système optique développé indépendamment qui assure des résultats d'inspection de haute précision.y compris:
Notre machine SMT AOI est certifiée par FCC, ROHS, ISO9000, et ISO14001, ce qui garantit sa qualité et sa sécurité.Les conditions de paiement sont T/T, et nous avons une capacité d'approvisionnement de 1000 PCS/M.
Le système d'exploitation de notre machine SMT AOI est Windows, ce qui la rend conviviale et facile à utiliser.sont de haute qualité et assurent la durabilité et la longévité de la machine.
La machine SMT AOI a des dimensions de 1200 X 1200 X 1600 mm, ce qui la rend compacte et facile à installer dans n'importe quel espace de travail.veiller à ce que nos clients reçoivent leurs commandes en temps opportun.
L'investissement dans notre machine SMT AOI aidera les fabricants à détecter et à identifier les défauts au cours du processus de production, garantissant ainsi que seuls des produits de haute qualité sont livrés sur le marché.Contactez-nous dès aujourd'hui pour passer votre commande!
Quel est le nom de marque de la machine SMT AOI?
- Je vous en prie.
Où est fabriquée la machine SMT AOI?
La machine SMT AOI est fabriquée à Dongguan, en Chine.
Quelles sont les certifications de la machine SMT AOI?
La machine SMT AOI est certifiée par FCC, ROHS, ISO9000 et ISO14001.
Quelle est la quantité minimale de commande pour la machine SMT AOI?
La quantité minimale de commande pour la machine SMT AOI est de 1.
Quel est le délai de livraison de la machine SMT AOI?
Le délai de livraison de la machine SMT AOI est de 3 semaines.
Quelles sont les conditions de paiement pour la machine SMT AOI?
Les conditions de paiement pour la machine SMT AOI sont T/T.
Quelle est la capacité d'approvisionnement de la machine SMT AOI?
La capacité d'alimentation de la machine SMT AOI est de 1000 PCS/M.
