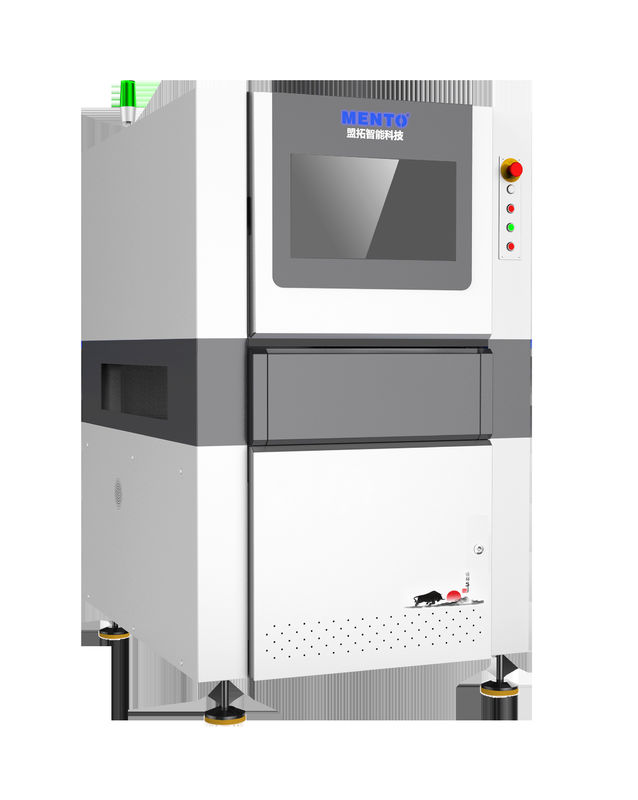

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT

Name: Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: Le montant de l'aide est fixé à la valeur de la dette.
Price: Négociable USD
Availability: InStock

Détails de produit

Lieu d'origine: Je suis désolée.

Nom de marque: MENTO

Certification: FCC.ROHS,CCC

Numéro de modèle: Le montant de l'aide est fixé à la valeur de la dette.

Conditions de paiement et d'expédition

Quantité de commande min: 3

Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)

Obtenez le meilleur prix

Détails de produit

Description de produit

Détails de produit

Mettre en évidence:
                                                                                                                                                                                                                                                            Testeur d'AOI de la puce, Test de l'AOI par le K2005DT, détection DIP de machine utilisée


Résolution:	10 μm	Énergie:	110-240 V CA, 50/60 Hz
Système d'exploitation:	Les fenêtres	Vitesse d'inspection:	Jusqu'à 1000 mm2/s
Fonction:	Détecter les défauts sur les circuits imprimés	type de caméra:	CCD haute résolution
Application du projet:	Inspection optique automatisée	Logiciel:	Interface utilisateurs intuitive
Les dimensions:	Pour les pièces détachées:

Résolution:	10 μm
Énergie:	110-240 V CA, 50/60 Hz
Système d'exploitation:	Les fenêtres
Vitesse d'inspection:	Jusqu'à 1000 mm2/s
Fonction:	Détecter les défauts sur les circuits imprimés
type de caméra:	CCD haute résolution
Application du projet:	Inspection optique automatisée
Logiciel:	Interface utilisateurs intuitive
Les dimensions:	Pour les pièces détachées:

Description de produit

Inspection Optique Automatisée 2D en Ligne double voie
Modèle		K2005DT
Capacité de test	Articles de test	Corps de composant CHIP, joints de soudure de composant CHIP, caractères, joints de soudure DIP
	Composant minimum	CHIP:01005 Pas:0.3mm
	Méthode de détection	Débogage de paramètres d'algorithme, Apprentissage automatique
Système optique	Caméra	Caméra industrielle couleur haute vitesse 5MP
	Objectif télécentrique	0.345X/0.22X/0.17X
	Résolution	10um/15um/20um
	Champ de vision	24x20mm/36x30mm/48x40mm
	Vitesse de détection	3FOV/s
Propriétés mécaniques	Épaisseur du PCB	0.3~10mm(Déformation ≤5mm)
	Hauteur du composant	Dessus 30mm, dessous 84mm (hauteur spéciale personnalisable)
	Dispositif d'entraînement	Servomoteur + Vis à billes + Guidage linéaire
	Vitesse de déplacement	Max.600mm/s
	Précision de positionnement	≤8um (après calibration)
	Guide de transport du PCB	Hauteur du rail de transport du PCB: 900+20mm (du sol à la surface du rail de transport du PCB)
		Taille maximale du PCB: 600mmxL300mm (double rail, double PCB) 600mmxL580mm (rail simple, PCB simple)
		Distance minimale entre les PCB: ≤90mm
Paramètres	Méthode de durcissement	AC220V/50Hz/2000W
	Écran de détection	L1000mmxP1380mmxH1600mm (sans pieds 100±20mm)
	Précision	1100KG
	Précision de re-mesure	≥0.5MPa
	Taille de l'anneau de plaquette	Température:5~40°C, humidité relative 25%~80% (sans givre)
	Nombre de plaquettes traitées simultanément	Interface SMEMA standard

Caractéristiques du produit - Systèmes de vision

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT

Capacités de test produit (Double voie en ligne)

1. Mauvais positionnement 2. Composant manquant 3. Polarité inversée 4. Non-mouillage 5. Trou de soudure 6. Anomalie colinéaire 7. Mauvaise soudure 8. Déformation des broches

9. Soudure insuffisante 10. Court-circuit 11. Décalage 12. Composant DIP manquant 13. Broches DIP non étendues......

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT

Mauvais positionnement Composant manquant Polarité inversée Non-mouillage Déformation des broches

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT

Détection colinéaire de composant (voie unique en ligne/voie unique en ligne 1.2m)

1. Calculer l'angle de rotation du composant

2. Calculer la plage entre le décalage maximum et minimum du composant

3. Distance entre les composants

4. Distance entre le composant et un point de référence ou une ligne

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT

Détection de colinéarité (colinéarité, distance absolue, plage de colinéarité, espacement droit)

Fonction de connexion de données MES et système SPC puissant

1. Statistiques en temps réel des 10 principaux composants d'alarme

2. Permet de définir un nombre d'alarmes pour arrêter automatiquement l'équipement en amont.

3. Exporter l'image complète de chaque PCB en temps réel pour une traçabilité ultérieure

4. L'interface MES développée en interne prend en charge les formats standard et personnalisés.

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT

Mode d'économie de main-d'œuvre

Grâce à la transmission de données et à d'autres méthodes, une seule personne peut visualiser les données d'alarme AOI de plusieurs lignes, réalisant ainsi un mode d'économie de main-d'œuvre.

Utilisée machine de test AOI d'inspection optique automatisée pour la détection de CHIP DIP K2005DT
