Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Les États membres doivent:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
Région d'inspection: |
Jusqu'à 610 mm x 460 mm |
Les dimensions: |
Pour les pièces détachées: |
Énergie: |
AC 100-240V, 50/60 Hz |
Résolution: |
10μm |
Type de produit: |
Système d'inspection optique automatique |
Connectivité: |
Éthernet, USB |
Vitesse d'inspection: |
Jusqu'à 60 cm2/s |
type de caméra: |
CCD haute résolution |
Région d'inspection: |
Jusqu'à 610 mm x 460 mm |
Les dimensions: |
Pour les pièces détachées: |
Énergie: |
AC 100-240V, 50/60 Hz |
Résolution: |
10μm |
Type de produit: |
Système d'inspection optique automatique |
Connectivité: |
Éthernet, USB |
Vitesse d'inspection: |
Jusqu'à 60 cm2/s |
type de caméra: |
CCD haute résolution |

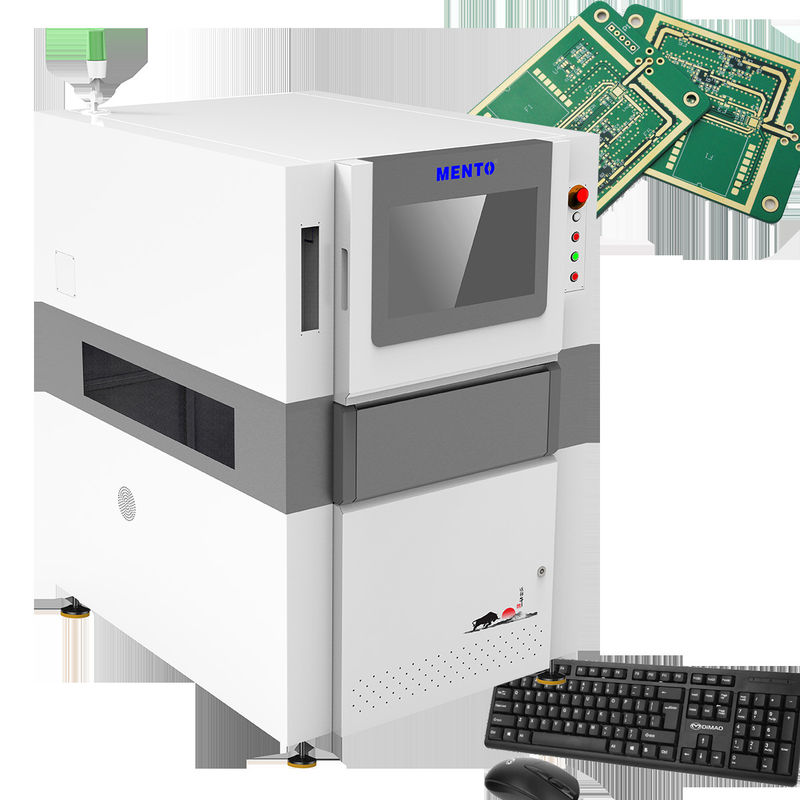

La machine de test AOI utilise une technologie d'imagerie avancée pour détecter les défauts des PCB, ce qui garantit que seuls les produits de la plus haute qualité sont livrés aux clients.Il est équipé de caméras haute résolution qui capturent des images des PCB et les comparent à la conception originaleCela garantit que tous les composants sont correctement placés et qu'il n'y a pas de défauts tels que des fissures, des rayures ou une contamination.
La machine AOI dispose d'une interface facile à utiliser qui permet aux utilisateurs de configurer et d'exécuter rapidement des inspections.La machine est également équipée d'une alimentation en courant alternatif de 100-240V, 50/60 Hz, ce qui lui permet d'être utilisé dans divers pays sans avoir besoin d'un convertisseur de puissance externe.
L'une des principales caractéristiques de la machine d'essai AOI est sa vitesse d'inspection, qui peut inspecter jusqu'à 60 cm2/s, ce qui en fait l'une des machines les plus rapides du marché.Cela garantit que le processus de production ne soit pas ralenti, et les clients reçoivent leurs produits à temps.
La machine AOI est parfaite pour diverses industries qui nécessitent des PCB de haute qualité, telles que les industries automobile, aérospatiale et des télécommunications.et la précision en font un atout précieux pour toute ligne de production.
| Modèle de dispositif | Les États membres doivent: | |
| Capacité de détection | Objets de détection | |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | 4 Source lumineuse DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 20 mm/40 mm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
| Détection des défauts | Défectuosité des joints, des composants et des PCB de la soudure |
| Type de caméra | CCD haute résolution |
| Vitesse d'inspection | Jusqu'à 60 cm2/s |
| Système d'exploitation | Les fenêtres |
| Mode d'inspection | 2D et 3D |
| Application du projet | Inspection des PCB |
| Logiciel | Interface utilisateur intuitive |
| Zone d'inspection | Jusqu'à 610 mm x 460 mm |
| Les dimensions | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Énergie | AC 100-240V, 50/60 Hz |
Le testeur AOI Mento a une résolution élevée de 10 μm et peut inspecter une zone allant jusqu'à 610 mm x 460 mm. Il est équipé du système d'exploitation Windows, ce qui le rend facile à utiliser.Il s'agit d'une machine AOI capable de détecter divers types de défauts tels que les joints de soudure.Il fournit des résultats d'inspection précis et fiables.
Le testeur AOI Mento est parfait pour une utilisation dans les usines d'assemblage de PCB, les fabricants de produits électroniques et d'autres industries connexes.ligne de production SMTLa machine AOI peut être utilisée pour inspecter les PCB avant et après le soudage par reflux, ainsi qu'après le soudage par ondes.Il peut également être utilisé dans la réparation de PCB et l'inspection des matériaux entrants.
Le Mento AOI Tester peut être utilisé dans divers scénarios, notamment dans le processus de production pour assurer la qualité des PCB, réduisant ainsi le risque de produits défectueux.Il peut également être utilisé dans le contrôle de la qualité pour s'assurer que le produit final répond aux spécifications requisesLe testeur AOI peut être utilisé dans la R&D pour s'assurer que la conception est correcte et exempte de défauts. Il peut également être utilisé dans le service après-vente pour inspecter et réparer les produits défectueux.
Le testeur Mento AOI est équipé d'une connectivité Ethernet et USB, ce qui facilite la connexion à d'autres appareils.Le testeur AOI est facile à utiliser et à entretenir, ce qui en fait un choix idéal pour les petites et grandes entreprises.
Dans l'ensemble, le testeur AOI Mento est un excellent produit pour les PCB d'inspection AOI.et la capacité de détection des défauts en font un outil précieux dans le processus de productionIl est facile à utiliser, fiable et efficace, ce qui en fait un choix idéal pour les entreprises qui souhaitent améliorer la qualité de leurs produits et réduire leurs coûts de production.
Les options de connectivité comprennent Ethernet et USB, tandis que le type de caméra dispose d'un CCD haute résolution.
Pour les personnes intéressées par les services de personnalisation des produits, les conditions de paiement sont disponibles en ligne.
Les services de support technique et de services offerts par le testeur de produits de l'AOI comprennent:
- Assistance technique à distance
- Assistance technique sur place
- Formation et éducation aux produits
- Services de réparation et de maintenance
- Services de pièces détachées et de remplacement
- Mises à niveau et mises à jour logicielles
- Documentation et manuels d'utilisation
