Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Mode d'inspection: |
2D et 3D |
Système d'exploitation: |
Les fenêtres |
Système d'éclairage: |
LED |
type de caméra: |
CCD haute résolution |
Énergie: |
AC 100-240V, 50/60 Hz |
Type de produit: |
Système d'inspection optique automatique |
Région d'inspection: |
Jusqu'à 610 mm x 460 mm |
Logiciel: |
Interface utilisateurs intuitive |
Mode d'inspection: |
2D et 3D |
Système d'exploitation: |
Les fenêtres |
Système d'éclairage: |
LED |
type de caméra: |
CCD haute résolution |
Énergie: |
AC 100-240V, 50/60 Hz |
Type de produit: |
Système d'inspection optique automatique |
Région d'inspection: |
Jusqu'à 610 mm x 460 mm |
Logiciel: |
Interface utilisateurs intuitive |

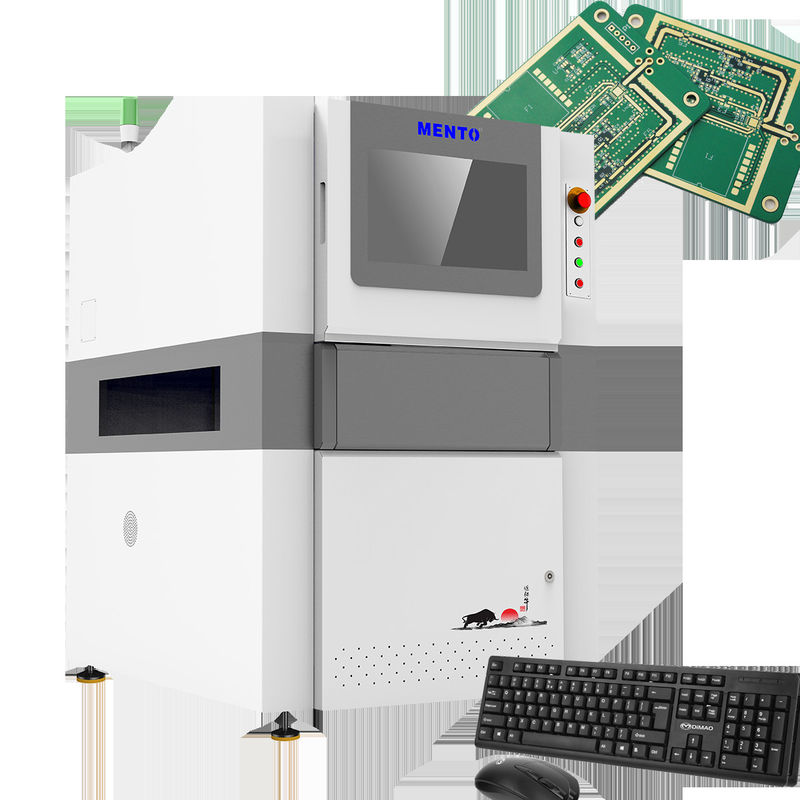

Notre testeur AOI dispose d'un système d'éclairage puissant qui utilise la technologie LED pour fournir un éclairage lumineux et constant pour une inspection précise.Ce système d'éclairage permet de détecter même les plus petits défauts., fournissant à chaque fois des résultats précis et fiables.
Notre testeur AOI dispose également d'une interface utilisateur intuitive qui facilite l'utilisation des opérateurs.notre logiciel permet aux utilisateurs de mettre en place et d'exécuter rapidement et facilement des inspections.
Le testeur AOI est équipé de deux modes d'inspection, 2D et 3D, qui permettent une analyse complète des PCB et de leurs composants.s'assurer que tous les défauts sont détectés et corrigés.
Notre testeur AOI est livré avec des options de connectivité Ethernet et USB, ce qui facilite le transfert de données et de résultats vers d'autres appareils.Cette caractéristique permet une intégration transparente avec d'autres systèmes et améliore l'efficacité globale du processus d'inspection.
Le type de caméra CCD haute résolution utilisé par notre testeur AOI offre une qualité d'image supérieure et garantit que même les moindres détails sont capturés et analysés.Cette caractéristique permet un processus d'inspection plus précis et fiable, en veillant à ce que tous les défauts soient détectés et corrigés.
Notre testeur AOI est la solution idéale pour les entreprises qui cherchent à améliorer leur processus d'inspection de PCB.et caméra CCD haute résolution, notre appareil est l'outil idéal pour toute entreprise qui souhaite rationaliser son processus d'inspection AOI et assurer la qualité de ses PCB.
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Ce testeur AOI est un équipement d'inspection AOI de haute qualité qui peut inspecter les PCB facilement.vous pouvez être sûr de résultats précis et fiables à chaque fois.
| Vitesse d'inspection | Jusqu'à 60 cm2/s |
| Type de produit: | Système d'inspection optique automatique |
| Logiciel: | Interface utilisateur intuitive |
| Détection des défauts: | Défectuosité des joints, des composants et des PCB de la soudure |
| Résolution: | 10 μm |
| Mode d'inspection | 2D et 3D |
| Énergie électrique: | AC 100-240V, 50/60 Hz |
| Type de caméra: | CCD haute résolution |
| Connectivité: | Éthernet, USB |
| Zone d'inspection | Jusqu'à 610 mm x 460 mm |
La machine de test AOI est un produit de haute technologie qui aide à l'inspection des PCB.Cette machine offre un moyen rapide et efficace d'assurer la qualité des PCB avant leur mise sur le marchéCela permet d'économiser du temps et des ressources pour le fabricant et d'assurer la satisfaction du client.
La machine de test AOI peut être utilisée dans divers scénarios tels que la fabrication électronique, les télécommunications et l'industrie automobile.La machine de test AOI utilise un éclairage LEDIl fonctionne avec le système d'exploitation Windows et peut être connecté via Ethernet ou USB.
Dans l'ensemble, la machine de test AOI de Mento est un produit fiable et efficace pour les PCB d'inspection AOI.Ce produit est un outil essentiel pour les fabricants d'électronique qui souhaitent assurer la qualité de leurs PCBAvec ses fonctionnalités faciles à utiliser et ses capacités de haute technologie, la machine de test AOI est indispensable pour tout fabricant qui veut rester en avance sur le marché.
Les services de support technique et de services offerts par le testeur de produits de l'AOI comprennent:
- Assistance à l'installation et au montage
- Troubleshooting et résolution de problèmes
- Formation et éducation aux produits
- Services de réparation et de maintenance
- Mises à jour et améliorations logicielles
- Accès aux manuels et à la documentation
