Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le nombre de personnes concernées
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
type de caméra: |
CCD haute résolution |
Énergie: |
AC 100-240V, 50/60 Hz |
Les dimensions: |
Pour les pièces détachées: |
Type d'éclairage: |
LED |
Le poids: |
1100 kg |
Région d'inspection: |
Jusqu'à 610 mm x 460 mm |
Résolution: |
5um |
Type d'inspection: |
2D et 3D |
type de caméra: |
CCD haute résolution |
Énergie: |
AC 100-240V, 50/60 Hz |
Les dimensions: |
Pour les pièces détachées: |
Type d'éclairage: |
LED |
Le poids: |
1100 kg |
Région d'inspection: |
Jusqu'à 610 mm x 460 mm |
Résolution: |
5um |
Type d'inspection: |
2D et 3D |

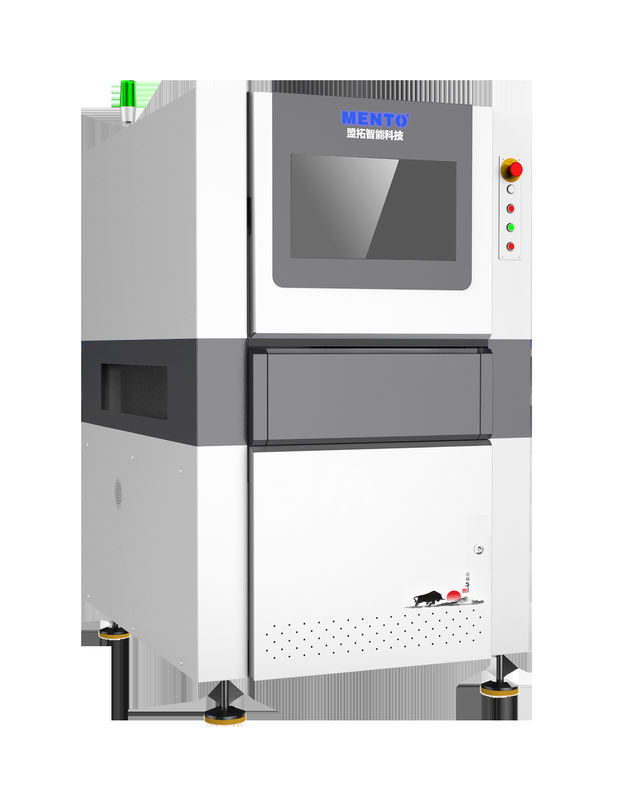

La machine d'inspection optique automatisée peut fonctionner sur une alimentation en courant alternatif de 100 à 240 V, 50/60 Hz, ce qui la rend adaptée à une utilisation dans divers endroits du monde.Il est également compatible avec le système d'exploitation Windows, offrant aux utilisateurs une interface familière avec laquelle travailler.
Avec une vitesse d'inspection allant jusqu'à 1000 mm/s, la machine d'inspection optique automatisée est capable de traiter de grands volumes de PCB rapidement et efficacement.Cela en fait un choix idéal pour les fabricants qui ont besoin d'une machine d'inspection de PCB à haut débit.
L'un des principaux avantages de la machine d'inspection optique automatisée est sa capacité à automatiser le processus d'inspection.Cela réduit le risque d'erreur humaine et assure un niveau de qualité constant dans le processus d'inspectionEn outre, la caméra CCD haute résolution de la machine lui permet de détecter un large éventail de défauts, y compris les défauts de soudure, les composants manquants et les emplacements incorrects des composants.
En termes de prix, la machine d'inspection optique automatisée a un prix compétitif par rapport aux autres équipements d'inspection SMT sur le marché.Ses caractéristiques avancées et ses capacités d'automatisation en font un choix rentable pour les fabricants qui ont besoin d'une solution d'inspection de PCB rapide et précise.
En résumé, la machine d'inspection optique automatisée est une machine d'inspection de PCB à grande vitesse et précise qui convient à une variété d'environnements de fabrication.Sa caméra CCD haute résolution et ses capacités d'automatisation en font un choix idéal pour les fabricants qui exigent un niveau de qualité constant dans leur processus d'inspection des PCBEn outre, ses prix compétitifs en font un choix rentable pour les fabricants qui recherchent une solution avancée d'équipement d'inspection SMT.
| Modèle de dispositif | Le nombre de personnes concernées | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
| Paramètre technique | Valeur |
|---|---|
| Nom du produit | Machine d'inspection optique automatisée |
| Vitesse d'inspection | jusqu'à 1000 mm/s |
| Zone d'inspection | jusqu'à 610 mm x 460 mm |
| Type de caméra | CCD haute résolution |
| Type de contrôle | 2D et 3D |
| Système d'exploitation | Les fenêtres |
| Connectivité | Éthernet, USB |
| Énergie | AC 100-240V, 50/60 Hz |
| Type d'éclairage | LED |
| Résolution | 5 millions |
| Le poids | 500 kg ou plus |
La machine d'inspection optique automatisée est conçue pour être utilisée dans une variété d'industries et d'applications.pièces automobilesSa grande surface d'inspection, jusqu'à 610 mm x 460 mm, le rend adapté à une large gamme d'utilisations.
La machine d'inspection optique automatisée AOI est facile à utiliser, grâce à son interface graphique intuitive et à sa programmation par glisser-déposer.Cela signifie que les utilisateurs peuvent facilement créer des programmes d'inspection sans avoir besoin de connaissances techniques approfondiesLa machine a une résolution de 5 mm, ce qui permet de détecter même les plus petits défauts.
La machine d'inspection optique automatisée est adaptée à une variété d'occasions et de scénarios.et téléviseursIl est également utile dans l'inspection des pièces automobiles, où les défauts peuvent avoir de graves conséquences.Les fabricants de dispositifs médicaux peuvent également utiliser la machine pour s'assurer que leurs produits répondent aux normes de qualité les plus élevées.
Le produit est alimenté par une alimentation AC 100-240V, 50/60Hz, ce qui le rend adapté à une variété de paramètres.permettant aux utilisateurs de créer rapidement et facilement des programmes d'inspectionCe qui rend le produit idéal pour une utilisation dans des environnements de fabrication à rythme rapide.
En conclusion, la machine d'inspection optique automatisée Mento est un produit polyvalent et fiable adapté à un large éventail d'applications.Sa haute résolution et sa grande surface d'inspection le rendent idéal pour l'inspection des PCB, composants électroniques, pièces automobiles et dispositifs médicaux.Il s'agit donc d'une option attrayante pour les fabricants qui recherchent une machine d'inspection optique automatisée AOI de haute qualité..
Le produit de la machine d'inspection optique automatisée est livré avec un soutien technique complet et des services pour assurer des performances optimales et un temps d'arrêt minimal.Notre équipe de techniciens expérimentés est disponible pour fournir des services d'installation et de formation pour mettre votre système en marche rapidement et efficacementNous offrons également un support technique et des services de maintenance pour résoudre les problèmes ou les préoccupations qui peuvent survenir.
Notre objectif est de vous fournir le plus haut niveau de support technique et de service pour vous assurer que votre produit de machine d'inspection optique automatisée fonctionne avec une efficacité maximale.
Emballage du produit:
La machine d'inspection optique automatisée est soigneusement emballée pour assurer une livraison sûre.
Pour la navigation:
L'expédition se fait par un service de messagerie réputé pour assurer une livraison rapide et sûre. Le colis sera livré à l'adresse indiquée lors du processus de commande.
R: La marque de cette machine est Mento.
Q: Où est fabriquée cette machine d'inspection optique automatisée?
R: Cette machine est fabriquée à Dongguan, en Chine.
Q: Quelles sont les certifications de cette machine d'inspection optique automatisée?
R: Cette machine est certifiée ISO9001 et ISO14001.
Q: Quelle est la quantité minimale de commande pour cette machine d'inspection optique automatisée?
R: La quantité minimale de commande pour cette machine est de 1.
Q: Quel est le délai de livraison de cette machine d'inspection optique automatisée?
R: Le délai de livraison de cette machine est d'une semaine.
Q: Quelles sont les conditions de paiement de cette machine d'inspection optique automatisée?
R: Les conditions de paiement de cette machine sont en ligne.
Q: Quelle est la capacité d'approvisionnement de cette machine d'inspection optique automatisée?
R: La capacité d'approvisionnement de cette machine est de 1000 par mois.
Q: Le prix de cette machine d'inspection optique automatisée est-il négociable?
R: Oui, le prix de cette machine est négociable.
