1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
Description du produit:

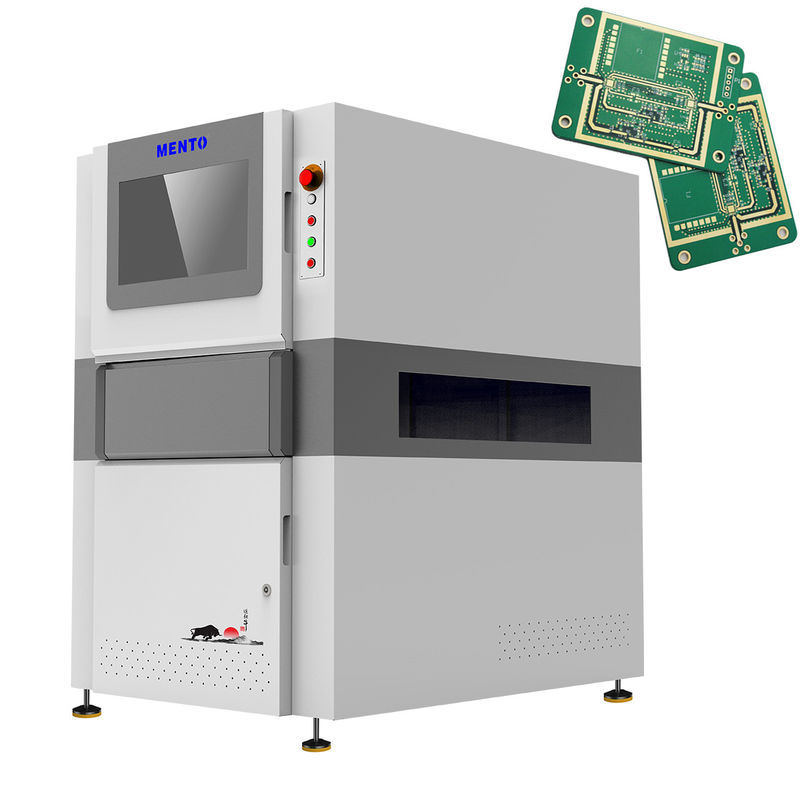

La machine d'inspection 3D AOI est capable d'inspecter des PCB d'une épaisseur de 0,5 à 5 mm, ce qui la rend adaptée à un large éventail d'applications.La zone d'inspection de cette machine 3D AOI peut aller jusqu'à 510 x 510 mmLa machine 3D AOI est équipée d'une caméra haute résolution qui capture des images des PCB,et ces images sont ensuite analysées par le logiciel pour détecter les défautsLe logiciel dispose d'une interface utilisateur intuitive et facile à utiliser, ce qui le rend idéal pour les opérateurs de tout niveau de compétence.
La machine 3D AOI a une conception compacte avec des dimensions de L 1300 x W 1300 x H 1500 mm, ce qui la rend facile à installer dans n'importe quel espace de travail.s'assurer que les fabricants obtiennent le meilleur rapport qualité-prix pour leur investissementLa machine d'inspection 3D AOI est un outil essentiel pour tout fabricant de PCB ou fournisseur de services d'assemblage électronique qui souhaite s'assurer que ses produits répondent aux normes de qualité les plus élevées.
| Modèle de dispositif |
Le nombre de personnes concernées |
| Capacité de détection |
Objets de détection |
Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation |
Arrêtez et partez |
| Système optique |
La caméra |
Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière |
Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) |
| Résolution |
10 μm et 15 μm (facultatif) |
| Performance de détection |
Précision de hauteur (module d'étalonnage) |
1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume |
< 1% (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de flexion de tôle |
± 3 mm |
| Capacité de détection GRR |
< 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) |
| Hauteur maximale de détection |
500 μm |
| Solution au problème de l'ombre |
Technologie de changement de phase et système bidirectionnel de lumière structurée 3D |
| Méthode de compensation en temps réel de la flexion des plaques |
Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) |
| Écran d'essai |
Couleur (images 3D et 2D affichées ensemble) |
| Équipement de conduite |
Servomotore + guide de vis |
| Vitesse de déplacement |
800 mm/s |
| Taille minimale mesurable du produit |
50 mm x 50 mm |
| Taille mesurable maximale du produit |
400 mm x 500 mm |
| Épaisseur des PCB |
0.5 à 6 mm |
| Réglage de la largeur de voie |
Réglage automatique de la largeur, réglage manuel de la largeur |
| Transporteur/fixeur de carte de circuit |
Fixation du convoyeur à courroie/clampe pneumatique |
| Direction de transport |
De gauche à droite, de droite à gauche |
| Hauteur orbitale |
900 ± 20 mm |
| Configuration de l'ordinateur |
L' ordinateur central |
Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur |
22 "LED |
| Système d'exploitation |
Ubuntu est un |
| Paramètres |
Taille globale |
W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids |
Poids total de l'appareil |
| Source de puissance |
Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. |
| Pression de l'air |
0.5Mpa |
| Formats d'entrée pris en charge par logiciel |
Prise en charge du format Gerber (274X), ODB++ |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk,
%Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple
|
| Exigences environnementales |
Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) |
| Communication des équipements en amont et en aval |
Interface SMEMA standard |
Caractéristiques:
- Nom du produit: Machine 3D AOI
- Logiciel: Interface utilisateur intuitive
- Méthode d'alignement: alignement automatique
- Résolution: 10 μm
- Type de caméra: caméra numérique 3D
- Poids: 800 kg
Cette machine 3D AOI est parfaite pour l'inspection des PCB Aoi, conçue avec une interface utilisateur intuitive, un alignement automatique et une caméra numérique 3D.il fournit des résultats d'inspection précis et fiables avec une résolution de 10 μmEn tant que l'un des principaux fabricants d'équipements Aoi, cette machine est également construite pour durer, avec un poids de 800 kg.
Paramètres techniques:
La machine Mento-01 3D AOI est équipée d'un éclairage LED RVB et d'un appareil photo numérique 3D qui aide à assurer une inspection de haute qualité des PCB.La zone d'inspection de cette machine est jusqu'à 510 X 510 mm et elle peut inspecter les PCB avec une plage d'épaisseur de 0.5 - 5 mm. La vitesse d'inspection de la machine 3D AOI Mento-01 est jusqu'à 80 cm2/s.
Ce produit a plusieurs applications dans l'industrie électronique. La machine Mento-01 3D AOI peut être utilisée pour inspecter les PCB dans divers scénarios et occasions.Il est idéal pour inspecter les PCB pour détecter les défautsCette machine garantit que les PCB sont exempts de tout défaut avant d'être utilisés dans des produits électroniques.
La machine d'AOI 3D Mento-01 est un élément essentiel de l'équipement d'AOI PCB pour les fabricants d'électronique.Il contribue à accroître l'efficacité du processus d'inspection et à réduire le risque d'erreur humaine.Cette machine peut être utilisée dans différentes industries, y compris l'automobile, l'aérospatiale et les dispositifs médicaux.
En conclusion, la machine d'inspection 3D AOI Mento-01 est un produit de haute qualité qui permet une inspection précise et précise des PCB.C'est un équipement essentiel pour les fabricants d'électronique qui veulent s'assurer que leurs PCB sont exempts de défautsCe produit est disponible à un prix raisonnable et le délai de livraison est rapide.La machine 3D AOI Mento-01 est un investissement précieux pour tout fabricant d'électronique qui souhaite améliorer son processus d'inspection.
Personnalisation:
Nos services de personnalisation de produits garantissent que la machine répond à vos besoins spécifiques. Vous pouvez commander une seule machine en quantité minimale avec des prix négociables.Nous livrons dans une semaine.Notre capacité d'approvisionnement est de 1000 machines par mois, nous pouvons donc répondre à vos commandes en vrac.
Le Mento-01 pèse 800 kg et a une dimension de L 1300 X W 1300 X H 1500 mm. Il fonctionne sur alimentation CA 220V, 50/60 Hz et a une résolution de 10 μm.Il est le choix idéal pour les équipements AOI PCB..
Contactez-nous aujourd'hui pour en savoir plus sur nos services de personnalisation de produits pour le Mento-01 et comment il peut répondre à vos besoins en équipement d'inspection AOI PCB.
Assistance et services:
La machine 3D AOI comprend le soutien technique et les services suivants:
- Assistance à l'installation et au montage
- Formation du personnel d'exploitation et de maintenance
- Assistance technique 24/7 par téléphone ou par courriel
- Diagnostic et dépannage à distance
- Maintenance et réparation d'équipements
- Mises à jour et améliorations logicielles
- Étalonnage et vérification de l'exactitude
Emballage et expédition
L'emballage du produit pour la machine 3D AOI:
La machine 3D AOI sera emballée en toute sécurité dans une caisse en bois pour la protéger pendant l'expédition.La machine sera démontée et emballée dans des sections individuelles pour faciliter la manipulation et le transportChaque section sera étiquetée avec des instructions claires pour le remontage.
Pour la navigation:
La machine 3D AOI sera expédiée par une compagnie de transport maritime fiable afin d'assurer une livraison rapide et sûre.Le client recevra un numéro de suivi pour suivre l'avancement de l'expédition.Le délai de livraison estimé sera communiqué au client avant l'expédition.
FAQ:
Q1: Quel est le nom de la marque de la machine 3D AOI?
R1: La marque de la machine 3D AOI est Mento.
Q2: Quel est le numéro de modèle de la machine 3D AOI?
R2: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q3: Où la machine 3D AOI est-elle fabriquée?
R3: La machine 3D AOI est fabriquée en Chine, à Dongguan.
Q4: La machine 3D AOI est-elle équipée de certifications?
R4: Oui, la machine 3D AOI est fournie avec les certifications ISO9001/ISO14001.
Q5: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R5: La quantité minimale de commande pour la machine 3D AOI est de 1.
Q6: Le prix de la machine 3D AOI est-il négociable?
R6: Oui, le prix de la machine 3D AOI est négociable.
Q7: Combien de temps me faudra-t-il pour recevoir la machine 3D AOI une fois que j'aurai passé une commande?
R7: Il faudra 1 semaine pour livrer la machine 3D AOI une fois que vous aurez passé une commande.
Q8: Quelles sont les conditions de paiement pour la machine 3D AOI?
R8: Les conditions de paiement pour la machine 3D AOI sont en ligne.
Q9: Quelle est la capacité d'approvisionnement de la machine 3D AOI?
R9: La capacité d'approvisionnement de la machine 3D AOI est de 1000 par mois.
