1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
Description du produit:

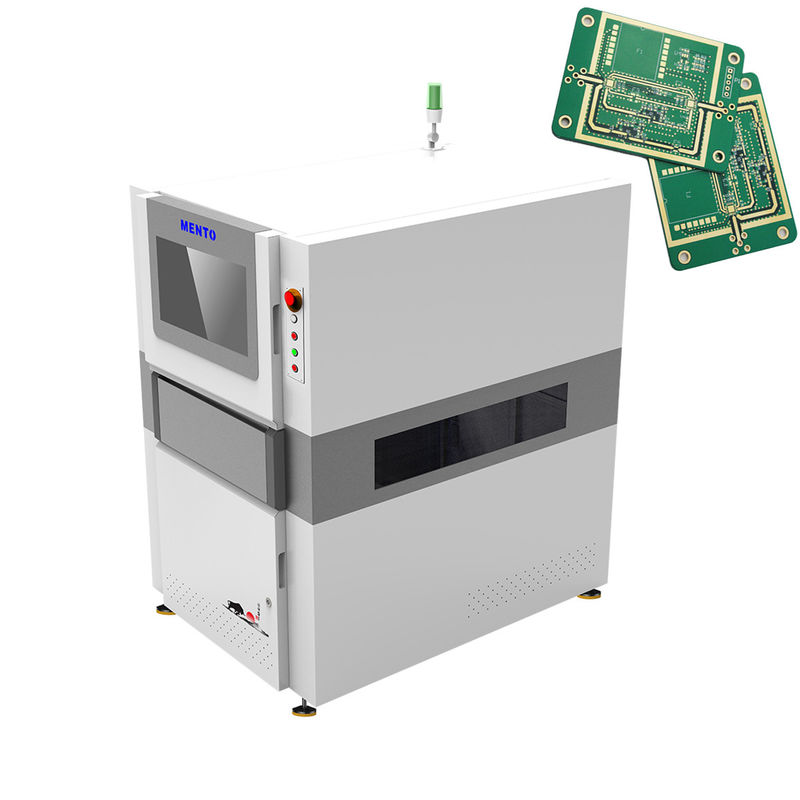

La machine d'inspection 3D AOI est une solution complète pour les fabricants qui nécessitent une inspection fiable et de haute qualité de leurs PCB.,La machine est conçue pour la vitesse, avec une vitesse d'inspection impressionnante allant jusqu'à 80 cm2/s.Cela signifie que les fabricants peuvent traiter un grand nombre de PCB rapidement et efficacement.
| Modèle de dispositif |
Les États membres doivent: |
| Capacité de détection |
Objets de détection |
|
| Méthode de numérisation |
Arrêtez et partez |
| Système optique |
La caméra |
Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière |
4 Source lumineuse DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) |
| Résolution |
10 μm et 15 μm (facultatif) |
| Répétabilité en volume |
< 1% (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de flexion de tôle |
± 3 mm |
| Capacité de détection GRR |
< 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) |
| Hauteur maximale de détection |
20 mm/40 mm |
| Solution au problème de l'ombre |
Technologie de changement de phase et système bidirectionnel de lumière structurée 3D |
| Méthode de compensation en temps réel de la flexion des plaques |
Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) |
| Écran d'essai |
Couleur (images 3D et 2D affichées ensemble) |
| Équipement de conduite |
Servomotore + guide de vis |
| Vitesse de déplacement |
800 mm/s |
| Taille minimale mesurable du produit |
50 mm x 50 mm |
| Taille mesurable maximale du produit |
400 mm x 500 mm |
| Épaisseur des PCB |
0.5 à 6 mm |
| Réglage de la largeur de voie |
Réglage automatique de la largeur, réglage manuel de la largeur |
| Transporteur/fixeur de carte de circuit |
Fixation du convoyeur à courroie/clampe pneumatique |
| Direction de transport |
De gauche à droite, de droite à gauche |
| Hauteur orbitale |
900 ± 20 mm |
| Configuration de l'ordinateur |
L' ordinateur central |
Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur |
22 "LED |
| Système d'exploitation |
Ubuntu est un |
| Paramètres |
Taille globale |
W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids |
Poids total de l'appareil |
| Source de puissance |
Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. |
| Pression de l'air |
0.5Mpa |
| Exigences environnementales |
Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) |
| Communication des équipements en amont et en aval |
Interface SMEMA standard |
Caractéristiques:
- Nom du produit: Machine 3D AOI
- Méthode d'inspection: inspection 3D
- L'alimentation électrique: AC 220V, 50/60 Hz
- Méthode d'alignement: alignement automatique
- Type de caméra: caméra numérique 3D
- Résolution: 10 μm
Cette machine 3D AOI est un produit de pointe fabriqué par les principaux fabricants d'équipements AOI. C'est un équipement PCB AOI haut de gamme qui utilise la technologie d'inspection 3D.Il est équipé d'une caméra numérique 3D haute résolution et d'une fonction d'alignement automatique qui garantit des résultats d'inspection précis.
Paramètres techniques:
| Vitesse d'inspection |
Jusqu'à 80 Cm2/s |
| Méthode d'inspection |
Inspection 3D |
| Logiciel: |
Interface utilisateur intuitive |
| Énergie électrique: |
AC 220V, 50/60 Hz |
| Types d'inspection |
Joints de soudure, composant, défaut |
| Type de caméra: |
Caméra numérique 3D |
| Méthode d'alignement: |
Alignement automatique |
| Dimension: |
L 1300 X W 1300 X H 1500 mm |
| Poids: |
800 kg |
| Résolution: |
10 μm |
Applications:
La machine 3D AOI Mento-01 a été certifiée ISO9001/ISO14001, assurant sa qualité et ses performances.C'est une option abordable pour les petites et grandes entreprises.Le délai de livraison de ce produit est d'une semaine et le paiement peut être effectué en ligne.
L'une des caractéristiques clés de Mento-01 est son interface utilisateur intuitive, ce qui le rend facile à utiliser pour les opérateurs expérimentés et les débutants.Ce produit est équipé d'une zone d'inspection puissante jusqu'à 510 x 510 mm, ce qui le rend parfait pour les gros PCB.
La machine 3D AOI Mento-01 est idéale pour un large éventail d'applications et de scénarios.Il peut également être utilisé par les fabricants d'équipements Aoi pour assurer la production de PCB de haute qualité.
Avec ses types d'inspection puissants, y compris les joints de soudure, les composants et les défauts, Mento-01 est un produit polyvalent qui peut gérer un large éventail de tâches d'inspection.en faisant un produit rapide et efficace qui peut aider à réduire le temps de fabrication.
Dans l'ensemble, la machine Mento-01 3D AOI est un excellent choix pour les entreprises à la recherche d'une solution fiable et efficace pour leurs besoins d'inspection des PCB.Ses performances de haute qualité et ses prix compétitifs en font un excellent investissement qui peut bénéficier aux entreprises de toutes taillesAvec une capacité d'approvisionnement de 1000/mois, ce produit est facilement disponible pour répondre à vos besoins.
Assistance et services:
Le support technique et les services du produit 3D AOI Machine comprennent:
- Assistance à l'installation et au montage
- Formation au fonctionnement et à l'entretien des machines
- Assistance téléphonique et par courriel pour le dépannage et les problèmes techniques
- Assistance à l'accès à distance pour les mises à jour logicielles et les diagnostics
- Services de réparation et d'entretien sur site
- Plans facultatifs de maintenance préventive
Emballage et expédition
Emballage du produit:
- La machine 3D AOI sera emballée dans une boîte en carton solide.
- La machine sera fixée en place avec un rembourrage en mousse pour éviter tout dommage pendant l'expédition.
- Tous les câbles et accessoires nécessaires seront inclus dans le colis.
- L'emballage contiendra également un manuel d'instructions pour une installation et un fonctionnement faciles.
Pour la navigation:
- Le colis sera expédié par un service de messagerie réputé.
- L'expédition sera rapide et efficace pour assurer l'arrivée du produit à temps.
- Un numéro de suivi sera fourni afin que le client puisse suivre l'avancement de son envoi.
- Les frais d'expédition peuvent s'appliquer et seront calculés en fonction de la destination et du mode d'expédition choisis par le client.
FAQ:
Questions fréquemment posées au sujet de la machine 3D AOI Mento-01:
Q: Quelle est l'origine de la machine AOI 3D Mento-01?
R: La machine 3D AOI Mento-01 est fabriquée en Chine, plus précisément à Dongguan.
Q: Quelles sont les certifications que Mento-01 3D AOI Machine a?
R: La machine 3D AOI Mento-01 est certifiée ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine AOI 3D Mento-01?
R: La quantité minimale de commande pour la machine AOI 3D Mento-01 est de 1.
Q: Quel est le délai de livraison de la machine AOI 3D Mento-01?
R: Le délai de livraison de la machine d'AOI 3D Mento-01 est de 3 semaines.
Q: Quelle est la capacité d'approvisionnement de la machine AOI 3D Mento-01?
R: La capacité d'approvisionnement de la machine AOI 3D Mento-01 est de 1000 par mois.
Q: Quelles sont les conditions de paiement pour la machine AOI 3D Mento-01?
R: Les conditions de paiement pour la machine 3D AOI Mento-01 sont en ligne et négociables.
