Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Énergie: |
AC 220V, 50/60 Hz |
Éclairage: |
RVB LED |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Système d'exploitation: |
Pour Windows 10 |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Logiciel: |
Interface utilisateurs intuitive |
Épaisseur du PCB: |
0.5 à 5 mm |
Résolution: |
10 μm |
Énergie: |
AC 220V, 50/60 Hz |
Éclairage: |
RVB LED |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Système d'exploitation: |
Pour Windows 10 |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Logiciel: |
Interface utilisateurs intuitive |
Épaisseur du PCB: |
0.5 à 5 mm |
Résolution: |
10 μm |
Caractéristiques de l'AOI en ligne
1. Des performances à coût élevé
2- Une caméra à couleurs industrielle standard à 5 millions d' exposition mondiale.
3La première entreprise en Chine à utiliser des lentilles télécentriques de grand diamètre (pouvant être ciblées sur des produits)
4Système optique développé indépendamment (cohérence de la source lumineuse)
5Plateforme de coulée intégrée de haute stabilité
Application: inspection des joints de soudure et des dispositifs montés
La machine d'inspection 3D AOI est équipée d'une puissante alimentation AC 220V, 50/60 Hz qui assure un fonctionnement stable et fiable.Cette machine utilise une caméra numérique 3D qui capture des images haute résolution des ensembles électroniques. La caméra est capable de capturer des images sous différents angles, offrant une vue à 360 degrés de l'ensemble. Cette fonctionnalité garantit que tous les composants et les joints de soudure sont inspectés en profondeur,ne laissant aucune place à l'erreur.
La machine d'inspection 3D AOI utilise un éclairage LED RVB pour éclairer les ensembles électroniques.veiller à ce que tous les composants et les joints de soudure soient clairement visiblesL'éclairage LED RVB offre également la possibilité de régler la température et l'intensité des couleurs, offrant une illumination optimale pour différents types d'assemblages.
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |

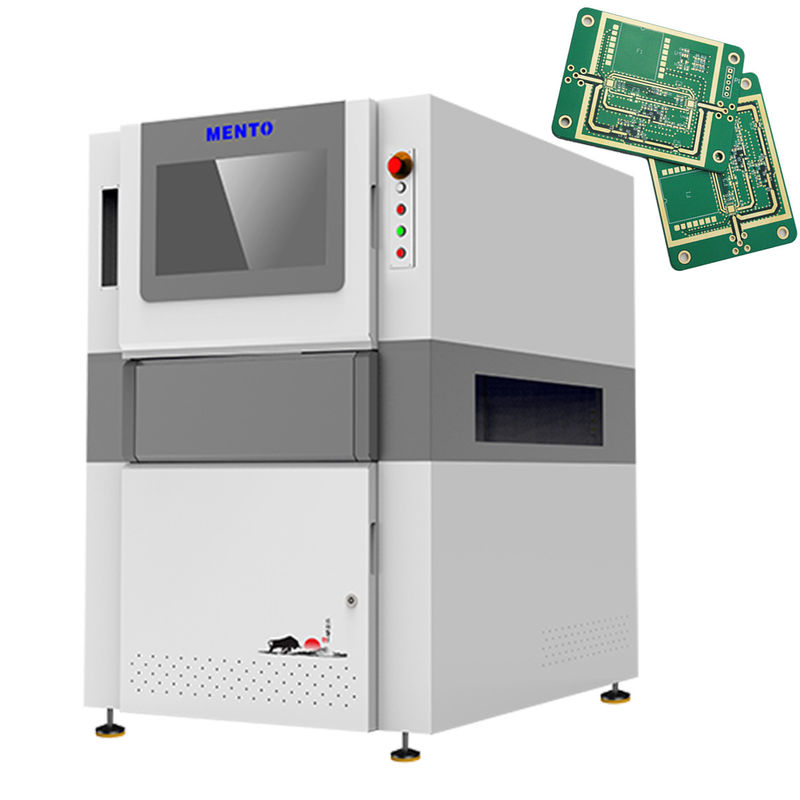

Cette machine 3D AOI est un système d'inspection de PCB de pointe conçu pour le plus haut niveau de précision d'inspection.Il est fabriqué par les principaux fabricants d'équipements Aoi et est équipé d'une caméra numérique 3D pour des inspections précises de joint de soudureLa machine peut inspecter une zone jusqu'à 510 x 510 mm en utilisant des méthodes d'inspection 3D. Le logiciel d'interface utilisateur intuitif facilite l'utilisation pour les opérateurs de tous niveaux.
| Résolution | 10 μm |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Le poids | 800 kg |
| Type de caméra | Caméra numérique 3D |
| Logiciel | Interface utilisateur intuitive |
| Épaisseur du PCB | 0.5 à 5 mm |
| Éclairage | LED RVB |
| Méthode de contrôle | Inspection 3D |
| Vitesse d'inspection | Jusqu'à 80 Cm2/s |
| Dimension | Les mesures de sécurité doivent être appliquées conformément à l'annexe I, partie II, du présent règlement. |
L'une des principales caractéristiques de ce produit est qu'il peut inspecter divers types de défauts tels que les joints de soudure, les composants et autres défauts.Il s'agit d'une solution idéale pour les fabricants d'électronique qui doivent assurer la qualité de leurs produits avant de les commercialiser.Le Mento-01 peut détecter et alerter l'utilisateur de tout problème potentiel, assurant que le PCB est exempt de tout défaut avant son expédition.
Le Mento-01 est adapté à diverses occasions et scénarios, tels que les entreprises de fabrication de PCB, les usines d'assemblage électronique et les concepteurs de produits électroniques.Il est également utile pour la réparation des appareils électroniques qui nécessitent l'inspection et la réparation de PCB pour fonctionner correctement.
La zone d'inspection du Mento-01 peut couvrir jusqu'à 510 x 510 mm, ce qui le rend adapté pour les PCB de grande taille.La méthode d'alignement automatique utilisée dans ce produit garantit que l'inspection est précise et cohérenteAvec une capacité d'approvisionnement de 1000/mois, ce produit peut répondre aux besoins de divers clients.
Le Mento-01 est compatible avec des épaisseurs de PCB allant de 0,5 à 5 mm. Le prix de ce produit est négociable et le délai de livraison est de 1 semaine.rendre le processus de transaction plus pratique pour le client.
En conclusion, le Mento-01 est un système d'inspection des PCB fiable, précis et efficace qui peut aider les fabricants électroniques à assurer la qualité de leurs produits.Il convient à diverses occasions et scénarios et peut répondre aux besoins de différents clients.
Le support technique et les services du produit 3D AOI Machine comprennent:
- Assistance à l'installation et au montage
- Formation des opérateurs et du personnel de maintenance
- Assistance technique continue par téléphone, e-mail ou accès à distance
- Services de réparation et d'entretien sur place
- Mises à niveau et mises à jour logicielles
- Pièces détachées et consommables
- Services d'étalonnage et de certification
Emballage du produit:
La machine 3D AOI sera emballée en toute sécurité dans une caisse en bois pour assurer un transport sûr.
Pour la navigation:
L'expédition sera organisée par notre équipe logistique et sera envoyée par un service de messagerie fiable. Le coût d'expédition sera calculé en fonction de la destination et du poids de la caisse.Un numéro de suivi sera fourni une fois l'envoi effectué..
Q: Quel est le nom de marque de la machine 3D AOI?
R: Le nom de marque de la machine 3D AOI est Mento.
Q: Quel est le numéro de modèle de la machine 3D AOI?
R: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q: Où la machine 3D AOI est-elle fabriquée?
R: La machine 3D AOI est fabriquée à Dongguan en Chine.
Q: Quelles sont les certifications de la machine 3D AOI?
R: La machine 3D AOI est certifiée ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R: La quantité minimale de commande pour la machine 3D AOI est de 1.
Q: Quel est le prix de la machine 3D AOI?
R: Le prix de la machine 3D AOI est négociable.
Q: Quel est le délai de livraison de la machine 3D AOI?
R: Le délai de livraison de la machine 3D AOI est de 3 semaines.
Q: Quelles sont les conditions de paiement pour la machine 3D AOI?
R: Les conditions de paiement pour la machine 3D AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de la machine 3D AOI?
R: La capacité d'approvisionnement de la machine 3D AOI est de 1000 par mois.
