Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Énergie: |
AC 220V, 50/60 Hz |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
type de caméra: |
Caméra numérique 3D |
Le poids: |
1100 kilogrammes |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Résolution: |
10 μm |
Méthode d'alignement: |
Alignement automatique |
Épaisseur du PCB: |
0.5 à 5 mm |
Énergie: |
AC 220V, 50/60 Hz |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
type de caméra: |
Caméra numérique 3D |
Le poids: |
1100 kilogrammes |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Résolution: |
10 μm |
Méthode d'alignement: |
Alignement automatique |
Épaisseur du PCB: |
0.5 à 5 mm |

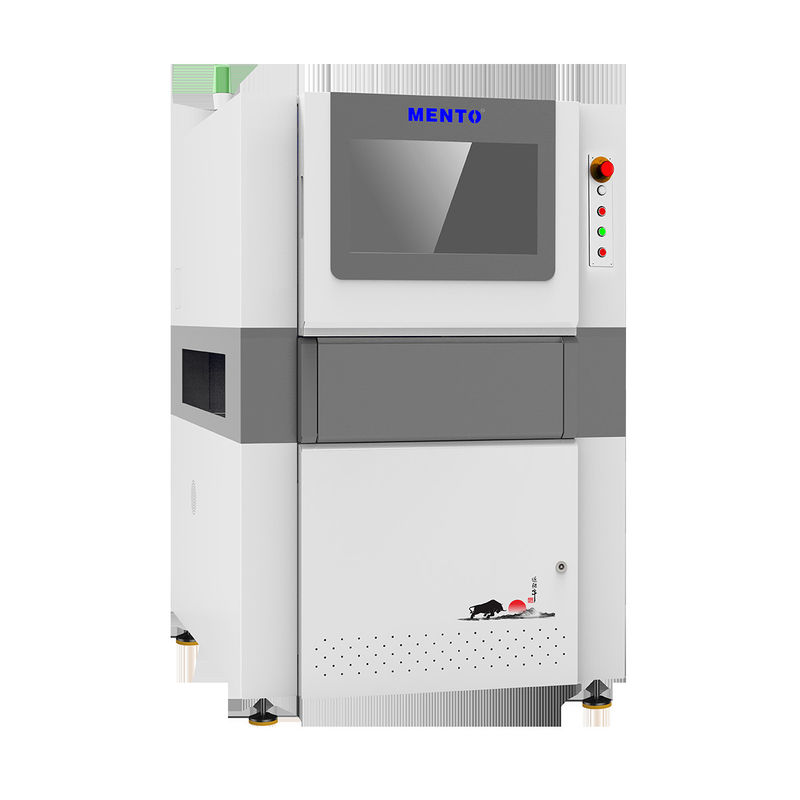

L'une des caractéristiques les plus remarquables de cette machine 3D AOI est sa méthode d'alignement automatique.garantir une procédure d'inspection transparenteCette fonctionnalité permet également à la machine d'inspecter plusieurs PCB à la fois, ce qui augmente encore son efficacité.
Un autre grand aspect de cette machine 3D AOI est sa méthode d'inspection.fournir une analyse complète de la situation du conseilCela permet aux utilisateurs de détecter les défauts ou les imperfections susceptibles d'affecter les performances du PCB.
En termes de dimension, la machine 3D AOI mesure L 1300 X W 1300 X H 1500 mm, ce qui en fait un équipement compact et économe en espace.Cela permet d'intégrer la machine dans différentes lignes de production sans prendre trop de place.
La machine 3D AOI est également conçue pour fournir une performance stable et fiable.s'assurer que la machine peut fonctionner en douceur même dans des environnements difficiles.
Dans l'ensemble, la machine 3D AOI est un excellent choix pour les entreprises qui ont besoin d'inspections de haute précision et fiables de leurs PCB.et la conception compacte en font un équipement idéal pour les PCB AOI pour diverses lignes de production.
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
La machine 3D AOI est un équipement d'inspection de PCB de pointe conçu pour aider les fabricants à assurer la qualité de leurs produits.Cet équipement AOI est capable de détecter même les plus petits défauts sur un PCB.Son système d'alignement automatique rend le processus d'inspection plus rapide et plus précis, tandis que sa haute résolution de 10 μm garantit qu'aucun défaut ne passe inaperçu.En tant que l'un des principaux fabricants d'équipements Aoi, nous sommes fiers de fournir à nos clients des équipements d'inspection AOI PCB de haute qualité, fiables et rentables.
| Vitesse d'inspection | Jusqu'à 80 Cm2/s |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Éclairage | LED RVB |
| Logiciel | Interface utilisateur intuitive |
| Le poids | 800 kg |
| Résolution | 10 μm |
| Méthode de contrôle | Inspection 3D |
| Type de caméra | Caméra numérique 3D |
| Méthode d'alignement | Alignement automatique |
| Types d'inspection | Joints de soudure, composant, défaut |
La machine AOI 3D Mento-01 est adaptée à diverses applications, notamment la fabrication de PCB, l'assemblage de PCB et le contrôle de la qualité.Ce produit est idéal pour les entreprises qui souhaitent améliorer leur efficacité de production et réduire les erreursLa machine peut inspecter des PCB d'une épaisseur de 0,5 à 5 mm, ce qui la rend polyvalente pour diverses industries.
Le logiciel d'interface utilisateur intuitif de la machine 3D AOI Mento-01 facilite le fonctionnement.Ce qui en fait un produit idéal pour les professionnels chevronnés et les débutants dans l'industrie.Le produit a été certifié ISO9001 et ISO14001, ce qui garantit qu'il répond aux normes internationales de qualité et environnementales.
La machine Mento-01 3D AOI a une quantité minimale de commande de 1 et le prix est négociable, ce qui en fait une option abordable pour les entreprises de toutes tailles.et les conditions de paiement sont disponibles en ligneLa capacité d'approvisionnement de la machine 3D AOI Mento-01 est de 1000 par mois, ce qui la rend facilement disponible pour les entreprises ayant une production à volume élevé.
En conclusion, la machine d'AOI 3D Mento-01 est un produit fiable et efficace qui peut améliorer la qualité de production des PCB.et son interface utilisateur intuitive le rend facile à utiliserAvec ses certifications et son prix abordable, la machine 3D AOI Mento-01 est un excellent investissement pour les entreprises qui cherchent à améliorer leur efficacité de production.
Notre machine d'inspection 3D AOI a une capacité d'approvisionnement de 1000/mois et est équipée d'un logiciel d'interface utilisateur intuitif.L'alimentation électrique à 50/60 Hz et sa dimension est de L 1300 X W 1300 X H 1500 mmIl convient à des PCB d'épaisseur de 0,5 à 5 mm et a une résolution de 10 μm.
Nos services de personnalisation de produits répondent à vos besoins spécifiques et vous assurent de tirer le meilleur parti de nos équipements AOI PCB.Contactez-nous aujourd'hui pour en savoir plus sur notre machine d'inspection 3D AOI et sur la manière dont elle peut bénéficier à votre entreprise.
Notre équipe de techniciens expérimentés peut fournir:
Nous nous engageons à fournir à nos clients un soutien et un service exceptionnels pour les aider à tirer le meilleur parti de leur machine 3D AOI.
Emballage du produit:
Le produit de la machine 3D AOI sera soigneusement emballé pour assurer une livraison sûre. Il sera placé dans une boîte en carton solide avec un rembourrage suffisant pour éviter tout dommage pendant le transport.
Pour la navigation:
L'expédition sera effectuée par un service de messagerie de bonne réputation. Le délai de livraison estimé dépendra de la destination, mais nous nous efforçons de livrer toutes les commandes le plus rapidement possible.Les clients recevront un e-mail de confirmation d'expédition avec les informations de suivi une fois que la commande a été expédiée.
Q: Quel est le nom de marque de ce produit 3D AOI Machine?
R: Le nom de marque de ce produit 3D AOI Machine est Mento.
Q: Quel est le numéro de modèle de ce produit 3D AOI Machine?
R: Le numéro de modèle de ce produit 3D AOI Machine est Mento-01.
Q: Où est fabriqué ce produit 3D AOI Machine?
R: Ce produit 3D AOI Machine est fabriqué en Chine à Dongguan.
Q: Quelles sont les certifications de ce produit 3D AOI Machine?
R: Ce produit 3D AOI Machine est certifié ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour ce produit 3D AOI Machine?
R: La quantité minimale de commande pour ce produit 3D AOI Machine est de 1.
Q: Le prix de ce produit 3D AOI Machine est-il négociable?
R: Oui, le prix de ce produit 3D AOI Machine est négociable.
Q: Quel est le délai de livraison pour ce produit 3D AOI Machine?
R: Le délai de livraison de ce produit 3D AOI Machine est d'une semaine.
Q: Quelles sont les conditions de paiement pour ce produit 3D AOI Machine?
R: Les conditions de paiement pour ce produit 3D AOI Machine sont en ligne.
Q: Quelle est la capacité d'approvisionnement de ce produit 3D AOI Machine?
R: La capacité d'approvisionnement de ce produit 3D AOI Machine est de 1000/mois.
