Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Les États membres doivent:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Délai de livraison: 3 semaines
Conditions de paiement: Sur la ligne
Capacité d'approvisionnement: 1000/mois
Énergie: |
AC 220V, 50/60 Hz |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Système d'exploitation: |
Pour Windows 10 |
Types d'inspection: |
Joints de soudure, composant, défaut |
Logiciel: |
Interface utilisateurs intuitive |
Méthode de contrôle: |
Inspection 3D |
Résolution: |
10 μm |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Énergie: |
AC 220V, 50/60 Hz |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Système d'exploitation: |
Pour Windows 10 |
Types d'inspection: |
Joints de soudure, composant, défaut |
Logiciel: |
Interface utilisateurs intuitive |
Méthode de contrôle: |
Inspection 3D |
Résolution: |
10 μm |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Notre machine 3D AOI utilise l'alignement automatique, ce qui la rend facile à utiliser et pratique pour tout utilisateur.gagner du temps et assurer la fiabilité des résultats.
Quand il s'agit de types d'inspection, notre machine 3D AOI vous couvre. Elle peut effectuer des inspections pour les joints de soudure, les composants et les défauts, assurant que vos PCB sont soigneusement inspectés.Cela garantit que vos produits sont de la plus haute qualité et que vos clients sont satisfaits des produits qu'ils reçoivent.
Notre machine 3D AOI est alimentée par AC 220V, 50/60Hz, ce qui la rend facile à utiliser dans n'importe quel environnement.veiller à ce que vos PCB soient soigneusement inspectés.
Il y a beaucoup de fabricants d'équipements AOI PCB là-bas, mais notre machine 3D AOI se démarque du reste..Donc, si vous cherchez un équipement de haute qualité, choisissez notre machine 3D.
| Modèle de dispositif | Les États membres doivent: | |
| Capacité de détection | Objets de détection | |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | 4 Source lumineuse DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 20 mm/40 mm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Cette machine 3D AOI est un équipement essentiel pour les fabricants d'équipements de PCB AOI. Elle est capable d'inspecter les joints de soudure, les composants et les défauts.Le logiciel d'interface utilisateur intuitif le rend facile à utiliser. L'éclairage LED RVB assure une inspection précise. Il peut gérer des PCB d'une épaisseur allant de 0,5 à 5 mm. Avec un poids de 800 kg, il s'agit d'un équipement d'inspection de PCB fiable et robuste.
| Attribut du produit | Valeur |

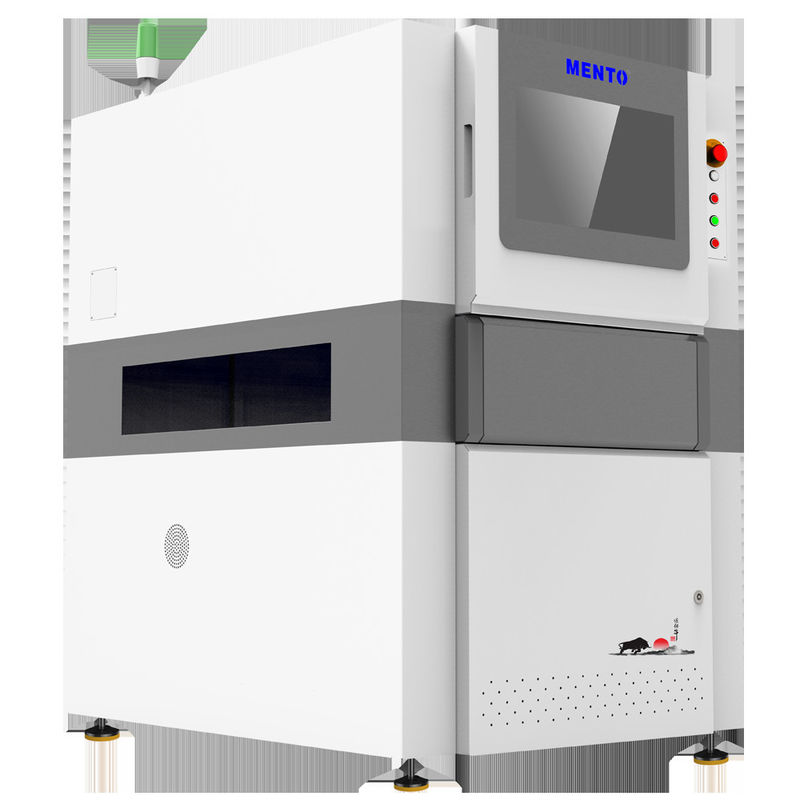

| Nom du produit | Machine d'inspection 3D AOI |
| Résolution | 10 μm |
| Type de caméra | Caméra numérique 3D |
| Méthode d'alignement | Alignement automatique |
| Système d'exploitation | Pour Windows 10 |
| Éclairage | LED RVB |
| Dimension | L 1300 X W 1300 X H 1500 mm |
| Vitesse d'inspection | Jusqu'à 80 Cm2/s |
| Le poids | 800 kg |
| Logiciel | Interface utilisateur intuitive |
| Énergie | AC 220V, 50/60 Hz |
La machine d'AOI 3D Mento-01 est conçue pour l'alignement automatique des PCB d'une épaisseur comprise entre 0,5 mm et 5 mm.et la vitesse d'inspection peut atteindre 80 cm2/sCes caractéristiques en font un système d'inspection de PCB idéal pour diverses industries, y compris l'automobile, l'aérospatiale, la médecine et les télécommunications.
La machine AOI 3D Mento-01 est parfaite pour les entreprises de fabrication de PCB qui nécessitent une grande précision et précision dans l'inspection des PCB.Il s'agit d'un outil efficace et fiable qui permet de détecter les défauts des PCB.La fonction d'alignement automatique garantit que chaque inspection est effectuée avec le plus haut niveau de précision,réduire le besoin d'intervention manuelle.
Grâce à sa conception compacte, la machine AOI 3D Mento-01 a une dimension de L1300 x W1300 x H1500 mm, ce qui la rend facile à installer dans n'importe quel espace de travail.Cette machine convient parfaitement aux petites et moyennes entreprises de fabrication de PCB qui ont besoin d'un équipement AOI PCB efficace et fiable sans compromettre la qualité.
En conclusion, la machine d'inspection 3D AOI Mento-01 est un outil essentiel pour les entreprises de fabrication de PCB qui exigent un niveau élevé de précision et de précision lors de l'inspection des PCB.Son alignement automatique, la rapidité d'inspection et la couverture en font un choix idéal pour diverses applications dans les industries automobile, aérospatiale, médicale et des télécommunications.
Le support technique et les services offerts pour les produits 3D AOI Machine comprennent:
Emballage du produit:
La machine 3D AOI sera emballée dans une boîte en carton robuste avec rembourrage en mousse et enveloppe en bulle pour assurer un transport sûr.et instructions de manutention.
Pour la navigation:
L'expédition sera gérée par un service de messagerie réputé. La machine 3D AOI sera expédiée de la manière la plus efficace et rentable possible, tout en assurant une livraison rapide et sûre.Les clients recevront un numéro de suivi et une date de livraison estimée..
R: Le nom de marque de la machine 3D AOI est Mento.
Q: Quel est le numéro de modèle de la machine 3D AOI?
R: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q: Où la machine 3D AOI est-elle fabriquée?
R: La machine 3D AOI est fabriquée en Chine, à Dongguan.
Q: Quelles sont les certifications de la machine 3D AOI?
R: La machine 3D AOI est certifiée selon ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R: La quantité minimale de commande pour la machine 3D AOI est de 1.
Q: Quel est le prix de la machine 3D AOI?
R: Le prix de la machine 3D AOI est négociable.
Q: Quel est le délai de livraison de la machine 3D AOI?
R: Le délai de livraison de la machine 3D AOI est d'une semaine.
Q: Quelles sont les conditions de paiement pour la machine 3D AOI?
R: Les conditions de paiement pour la machine 3D AOI sont en ligne.
Q: Quelle est la capacité d'approvisionnement de la machine 3D AOI?
R: La capacité d'approvisionnement de la machine 3D AOI est de 1000 par mois.
