Détails de produit
Place of Origin: China dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Model Number: K3412
Conditions de paiement et d'expédition
Minimum Order Quantity: 1
Prix: Négociable
Détails d'emballage: W1000mmxD1380mmxH1600mm ((sans pied 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Résolution: |
10 μm |
Système d'exploitation: |
Ubuntu |
Le poids: |
1100 kilogrammes |
Dimension: |
L 1000 x W 1380 x H 1600 mm |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Types d'inspection: |
Joints de soudure, composant, défaut |
Méthode d'alignement: |
Alignement automatique |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
Résolution: |
10 μm |
Système d'exploitation: |
Ubuntu |
Le poids: |
1100 kilogrammes |
Dimension: |
L 1000 x W 1380 x H 1600 mm |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Types d'inspection: |
Joints de soudure, composant, défaut |
Méthode d'alignement: |
Alignement automatique |
Portée d'application
Inspection des joints de soudure et des dispositifs montés
Caractéristiques
1. Haute vitesse, temps de traitement FOV unique est d'environ 350 ms
2.Anti-interférence, haute précision, large portée
3.La source lumineuse RVB intègre parfaitement les informations 2D pour améliorer la précision du jugement
4.Visualisation tridimensionnelle de la hauteur, qui peut afficher des données RGB tridimensionnelles et des cartes thermiques de hauteur
Paramètre technique
| Modèle de dispositif | Les États membres doivent: | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudure de pont, soudure de pâte de résistance, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière | 4 Source lumineuse DLP (technologie de déplacement de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 20 mm/40 mm | |
| Solution au problème de l'ombre | Technologie de changement de phase de grille pour éliminer les ombres et système d'éclairage à source lumineuse 3D quadri-directionnelle | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L'ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu | |
| Paramètres | Taille globale | W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
Notre système innovant de traitement d'images offre un certain nombre d'avantages et de technologies de base qui peuvent améliorer la précision et la précision de votre travail.Une de nos caractéristiques les plus remarquables est notre capacité d'imagerie haute résolution, qui peut être configuré avec différentes résolutions pour mettre en évidence même les défauts les plus subtils - ce qui les rend faciles à détecter et à analyser.
Nous obtenons cette image haute résolution grâce à l'utilisation d'appareils photo industriels couleur à haute vitesse de 5MP et 12MP.Ces caméras sont combinées avec des lentilles télécentriques haut de gamme de grand diamètre qui ont été conçues pour minimiser la distorsion et maximiser la profondeur de champ, créant ainsi un, des images de haute qualité qui sont compatibles avec une clarté d'image de composants élevée et faible.
Notre système utilise également une technologie d'étalonnage avancée pour assurer le plus haut niveau de précision de mesure dimensionnelle.correction de la distorsion de la lentille, et la correction des erreurs d'installation - ce qui donne lieu à un outil de mesure extrêmement précis qui peut être utilisé pour des analyses détaillées et précises.
En outre, notre source lumineuse multi-angle est conçue pour mettre en évidence efficacement des détails tels que les joints de soudure et les caractéristiques de l'écran de soie.Nous avons équipé notre source lumineuse d'un contrôleur de courant constant pour assurer une luminosité constante et une qualité d'image optimale.
Le champ d'application de ce produit consiste à inspecter les joints de soudure et les dispositifs montés.s'assurer que la qualité globale et la fonctionnalité du dispositif ne sont pas compromises.
Ce produit possède une gamme de caractéristiques qui le rendent très efficace pour l'inspection des joints de soudure et des dispositifs montés.ce qui en fait une machine de traitement à très grande vitesseEn outre, il est conçu avec des capacités anti-interférences, offrant un haut niveau de précision sur un large éventail d'entrées.
Une autre caractéristique clé est son intégration transparente des informations 2D de la source lumineuse RVB, ce qui améliore la précision du jugement.fournissant un outil de visualisation précieux qui affiche les données RVB ainsi que les cartes thermiques de hauteurCes caractéristiques rendent le processus d'inspection rapide, précis et très efficace.
Notre logiciel offre une approche rapide et minimaliste de la programmation graphique.Vous pouvez vérifier vos prototypes en un rien de temps., rendant le processus de développement beaucoup plus efficace.
L'un des principaux avantages de notre logiciel est la possibilité d'effectuer des inspections visuelles sans avoir besoin de codage.Vous pouvez facilement construire un processus d'algorithme d'inspection visuelle en combinant différents modules et en cliquant sur votre sourisCela rend le processus d'inspection visuelle beaucoup plus simple et plus rapide, vous faisant gagner beaucoup de temps à long terme.
En plus de l'inspection visuelle, notre logiciel simplifie également le processus de contrôle du mouvement.Vous n'avez pas besoin de connaître un code pour contrôler le mouvement - notre processus de contrôle de mouvement fournit une interface de contrôle de carte de mouvement qui nécessite seulement la configuration interactiveAvec cette interface, vous pouvez facilement réaliser des scénarios de contrôle de mouvement complexes sans aucun tracas.

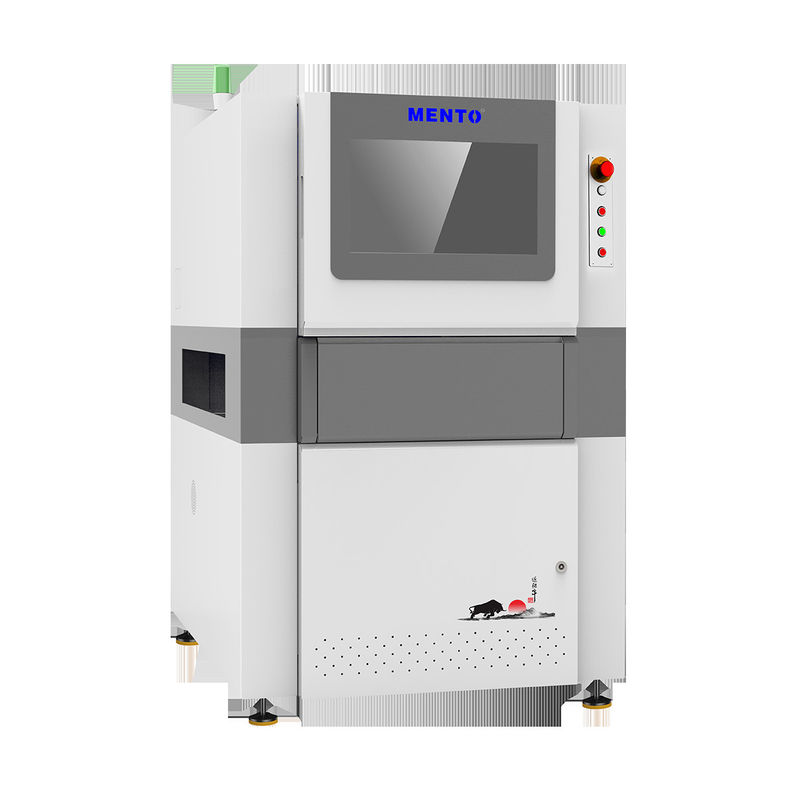

La machine 3D AOI de Mento, numéro de modèle K3412, est un système d'inspection de PCB haut de gamme fabriqué en Chine à Dongguan.assurer le respect des normes de qualité et environnementales.
Nos services de personnalisation de produits offrent une flexibilité pour répondre à vos besoins spécifiques.
Le délai de livraison est d'environ 3 semaines, et notre capacité d'approvisionnement est de 1000 unités par mois.50/60Hz alimentation et fonctionne sur le système d'exploitation Ubuntu.
L'éclairage LED RVB du système d'inspection des circuits imprimés aoi fournit une image claire et précise des cartes de circuits imprimés.Contactez-nous aujourd'hui pour en savoir plus sur la façon dont nos services de personnalisation de produits peuvent répondre à vos besoins.
Le produit 3D AOI Machine est livré avec un support technique et des services pour assurer des performances optimales et minimiser les temps d'arrêt.
Notre support technique et nos services sont conçus pour que votre machine 3D AOI fonctionne en douceur et efficacement, afin que vous puissiez vous concentrer sur vos objectifs de production.
Emballage du produit:
La machine 3D AOI sera livrée dans une boîte en carton robuste avec des inserts en mousse pour la protéger pendant l'expédition.
Pour la navigation:
Le produit sera expédié par un service de messagerie de bonne réputation et nécessitera une signature à la livraison.mais peut varier selon la destinationLes frais d'expédition seront calculés en fonction de l'adresse de livraison et seront ajoutés au coût total de la commande.
Questions fréquemment posées
Q: Quelle est la marque de ce produit?
R: La marque de ce produit est Mento.
Q: Quel est le numéro de modèle de ce produit?
R: Le numéro de modèle de ce produit est K3412.
Q: Où ce produit est-il fabriqué?
R: Ce produit est fabriqué en Chine, à Dongguan.
Q: Quelles sont les certifications de ce produit?
R: Ce produit est certifié ISO9001 et ISO14001.
Q: Quelle est la quantité minimale de commande pour ce produit?
R: La quantité minimale de commande pour ce produit est de 1.
Q: Le prix est-il négociable?
R: Oui, le prix de ce produit est négociable.
Q: Quel est le délai de livraison de ce produit?
R: Le délai de livraison de ce produit est de 3 semaines.
Q: Quelle est la capacité d'approvisionnement de ce produit?
R: La capacité d'approvisionnement de ce produit est de 1000/mois.
