Détails de produit
Lieu d'origine: La Chine Dongguan
Nom de marque: Mento
Certification: ISO9001/ISO14001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: Pour les véhicules à moteur à combustion
Délai de livraison: 3 semaines
Conditions de paiement: en ligne, L/C, T/T
Capacité d'approvisionnement: 1000/mois
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
type de caméra: |
Caméra numérique 3D |
Système d'exploitation: |
Pour Windows 10 |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
Le poids: |
1100 kilogrammes |
Éclairage: |
RVB LED |
Logiciel: |
Interface utilisateurs intuitive |
Vitesse d'inspection: |
Jusqu'à 80 Cm2/s |
type de caméra: |
Caméra numérique 3D |
Système d'exploitation: |
Pour Windows 10 |
Région d'inspection: |
Jusqu'à 510 x 510 mm |
Dimension: |
L 1300 X W 1300 X H 1500 mm |
Le poids: |
1100 kilogrammes |
Éclairage: |
RVB LED |
Logiciel: |
Interface utilisateurs intuitive |

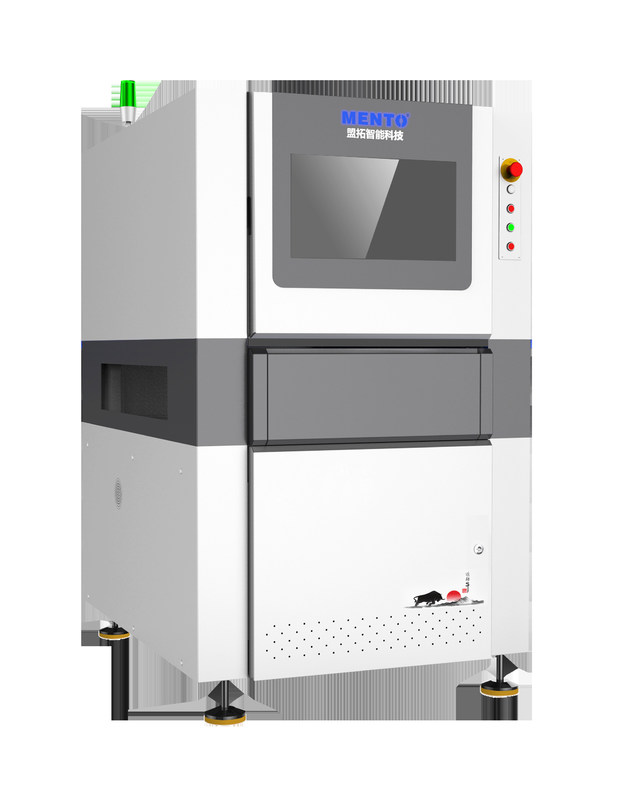

La machine a une conception compacte avec des dimensions de L 1300 X W 1300 X H 1500 mm, ce qui la rend idéale pour une utilisation dans les petites et moyennes lignes de production.ce qui signifie qu'il peut rapidement scanner et inspecter les PCB avec une grande précision.
L'une des principales caractéristiques de cette machine 3D AOI est son système d'éclairage LED RVB. Il fournit une illumination brillante et uniforme, permettant à la machine de capturer des images détaillées de la surface du PCB.Le système est également écoénergétique et a une durée de vie plus longue que les systèmes d'éclairage traditionnels.
La machine est conçue pour travailler avec des PCB dont l'épaisseur varie de 0,5 à 5 mm. Cela en fait un équipement polyvalent qui peut être utilisé pour un large éventail d'applications de production de PCB.Il dispose également d'une interface utilisateur intuitive qui le rend facile à configurer et à utiliser.
Dans l'ensemble, la machine 3D AOI est un équipement fiable et efficace qui peut aider à rationaliser le processus de production de PCB.y compris sa technologie d'imagerie 3D et son système d'éclairage LED RVB, ce qui en fait un équipement AOI PCB haut de gamme capable de fournir des résultats cohérents et de haute qualité.
| Modèle de dispositif | Réservoir de gaz naturel | |
| Capacité de détection | Objets de détection | Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation | Arrêtez et partez | |
| Système optique | La caméra | Caméra industrielle couleur haute vitesse 5MP |
| Source de lumière | Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) | |
| Résolution | 10 μm et 15 μm (facultatif) | |
| Performance de détection | Précision de hauteur (module d'étalonnage) | 1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume | < 1% (bloc de vérification standard, 3Sigma) | |
| Valeur maximale de compensation de flexion de tôle | ± 3 mm | |
| Capacité de détection GRR | < 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) | |
| Hauteur maximale de détection | 500 μm | |
| Solution au problème de l'ombre | Technologie de changement de phase et système bidirectionnel de lumière structurée 3D | |
| Méthode de compensation en temps réel de la flexion des plaques | Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) | |
| Écran d'essai | Couleur (images 3D et 2D affichées ensemble) | |
| Équipement de conduite | Servomotore + guide de vis | |
| Vitesse de déplacement | 800 mm/s | |
| Taille minimale mesurable du produit | 50 mm x 50 mm | |
| Taille mesurable maximale du produit | 400 mm x 500 mm | |
| Épaisseur des PCB | 0.5 à 6 mm | |
| Réglage de la largeur de voie | Réglage automatique de la largeur, réglage manuel de la largeur | |
| Transporteur/fixeur de carte de circuit | Fixation du convoyeur à courroie/clampe pneumatique | |
| Direction de transport | De gauche à droite, de droite à gauche | |
| Hauteur orbitale | 900 ± 20 mm | |
| Configuration de l'ordinateur | L' ordinateur central | Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur | 22 "LED | |
| Système d'exploitation | Ubuntu est un | |
| Paramètres | Taille globale | W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids | Poids total de l'appareil | |
| Source de puissance | Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. | |
| Pression de l'air | 0.5Mpa | |
| Formats d'entrée pris en charge par logiciel | Prise en charge du format Gerber (274X), ODB++ | |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk, %Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple |
|
| Exigences environnementales | Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) | |
| Communication des équipements en amont et en aval | Interface SMEMA standard | |
| Attribut du produit | Valeur |
| Nom du produit | Machine d'inspection 3D AOI |
| Méthode d'alignement | Alignement automatique |
| Types d'inspection | Joints de soudure, composant, défaut |
| Résolution | 10 μm |
| Le poids | 800 kg |
| Logiciel | Interface utilisateur intuitive |
| Type de caméra | Caméra numérique 3D |
| Dimension | L 1350 X W 1000 X H 1600 mm |
| Zone d'inspection | Jusqu'à 510 x 510 mm |
| Énergie | AC 220V, 50/60 Hz |
| Épaisseur des PCB | 0.5 à 5 mm |
Mento-01 est une machine idéale pour l'inspection de PCB Aoi, fournissant une inspection de haute précision et de haute vitesse pour des épaisseurs de PCB allant de 0,5 à 5 mm.lui permettant de détecter des défauts tels que des rayures, fissures et autres défauts de surface difficiles à détecter avec des méthodes d'inspection 2D.
Le Mento-01 convient à un large éventail d'occasions et de scénarios d'application, y compris mais sans s'y limiter:
La machine est facile à utiliser et nécessite une formation minimale, ce qui la rend idéale pour une utilisation dans les petites et grandes installations de production.La taille compacte de la machine et ses dimensions de L 1300 X W 1300 X H 1500 mm la rendent facile à intégrer dans les lignes de production existantes.
Chez Mento, nous offrons des conditions de paiement flexibles et un prix négociable, ce qui facilite l'acquisition de la machine par les clients.en veillant à ce que nous puissions répondre aux besoins des petites et grandes installations de production.
La commande de Mento-01 est facile, avec une quantité minimale de commande de 1 unité et un délai de livraison de seulement 1 semaine.assurer à chaque fois des résultats d'inspection de haute qualité.
Le support technique et les services du produit 3D AOI Machine comprennent:
- Orientation et assistance à l'installation
- Formation et éducation des utilisateurs sur l'exploitation et l'entretien des machines
- Troubleshooting et diagnostic des problèmes de machine
- Réparation et remplacement de pièces défectueuses
- Mises à jour et améliorations logicielles
- Services d'étalonnage et d'alignement
- Assistance technique à distance
- Assistance technique et maintenance sur place
Emballage du produit:
Pour la navigation:
Q: Quel est le nom de marque de la machine 3D AOI?
R: Le nom de marque de la machine 3D AOI est Mento.
Q: Quel est le numéro de modèle de la machine 3D AOI?
R: Le numéro de modèle de la machine 3D AOI est Mento-01.
Q: Où la machine 3D AOI est-elle fabriquée?
R: La machine 3D AOI est fabriquée à Dongguan en Chine.
Q: Quelles sont les certifications de la machine 3D AOI?
R: La machine 3D AOI est certifiée selon ISO9001/ISO14001.
Q: Quelle est la quantité minimale de commande pour la machine 3D AOI?
R: La quantité minimale de commande pour la machine 3D AOI est de 1.
