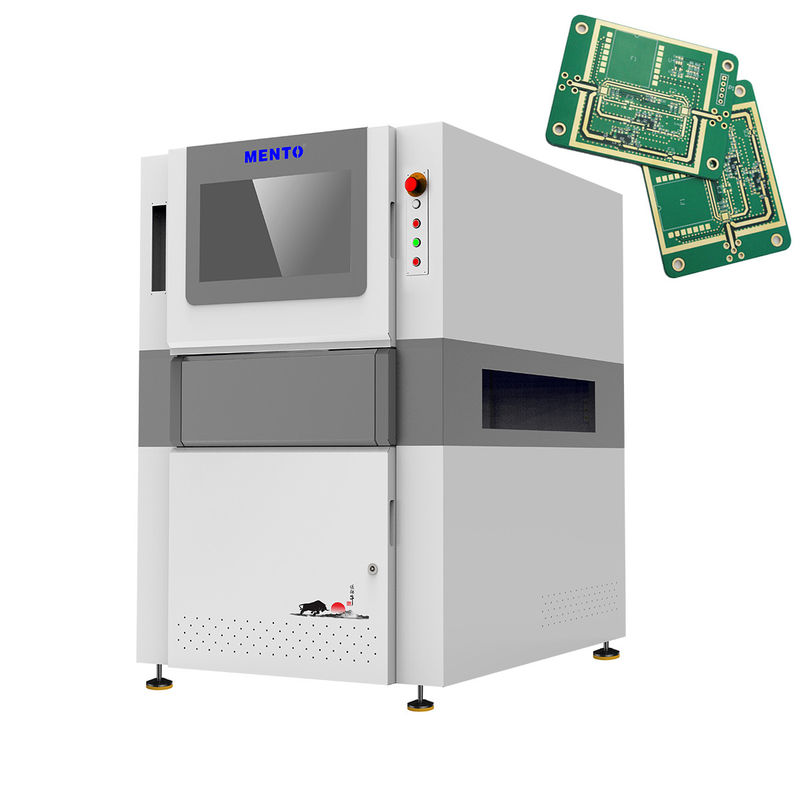

| Modèle de dispositif |
Le nombre de personnes concernées |
| Capacité de détection |
Objets de détection |
Manque d'impression, sur soudure, soudure insuffisante, soudage de pontage, soudage de la pâte, anomalie de forme, décalage |
| Méthode de numérisation |
Arrêtez et partez |
| Système optique |
La caméra |
Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière |
Source lumineuse double DLP (technologie de décalage de phase raster) et source lumineuse rouge, vert et bleu (RGB) |
| Résolution |
10 μm et 15 μm (facultatif) |
| Performance de détection |
Précision de hauteur (module d'étalonnage) |
1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume |
< 1% (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de flexion de tôle |
± 3 mm |
| Capacité de détection GRR |
< 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) |
| Hauteur maximale de détection |
500 μm |
| Solution au problème de l'ombre |
Technologie de changement de phase et système bidirectionnel de lumière structurée 3D |
| Méthode de compensation en temps réel de la flexion des plaques |
Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) |
| Écran d'essai |
Couleur (images 3D et 2D affichées ensemble) |
| Équipement de conduite |
Servomotore + guide de vis |
| Vitesse de déplacement |
800 mm/s |
| Taille minimale mesurable du produit |
50 mm x 50 mm |
| Taille mesurable maximale du produit |
400 mm x 500 mm |
| Épaisseur des PCB |
0.5 à 6 mm |
| Réglage de la largeur de voie |
Réglage automatique de la largeur, réglage manuel de la largeur |
| Transporteur/fixeur de carte de circuit |
Fixation du convoyeur à courroie/clampe pneumatique |
| Direction de transport |
De gauche à droite, de droite à gauche |
| Hauteur orbitale |
900 ± 20 mm |
| Configuration de l'ordinateur |
L' ordinateur central |
Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur |
22 "LED |
| Système d'exploitation |
Ubuntu est un |
| Paramètres |
Taille globale |
W1350xD1000xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids |
Poids total de l'appareil |
| Source de puissance |
Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. |
| Pression de l'air |
0.5Mpa |
| Formats d'entrée pris en charge par logiciel |
Prise en charge du format Gerber (274X), ODB++ |
| Outils de gestion statistique |
Histogramme,X-bar et R-graphique,X-bar et S-C hart,C p et C pk,
%Gage R & R, SPI Rapports quotidiens/hebdomadaires/mensuels, SPC en temps réel et affichage multiple
|
| Exigences environnementales |
Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) |
| Communication des équipements en amont et en aval |
Interface SMEMA standard |
