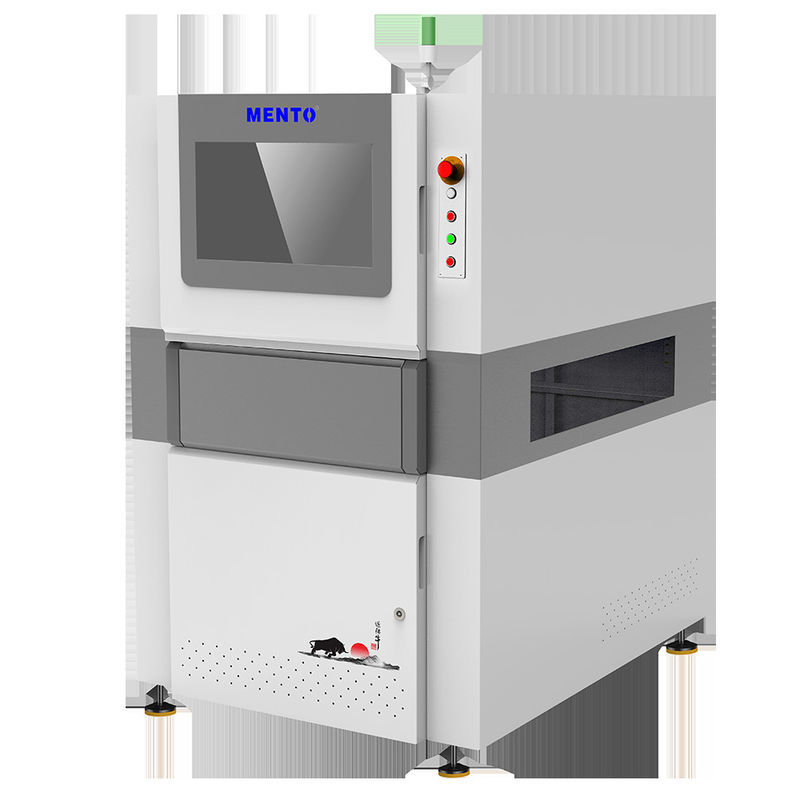

Portée d'application
Inspection des joints de soudure et des dispositifs montés
Caractéristiques
1. Haute vitesse, temps de traitement FOV unique est d'environ 350 ms
2.Anti-interférence, haute précision, large portée
3.La source lumineuse RVB intègre parfaitement les informations 2D pour améliorer la précision du jugement
4.Visualisation tridimensionnelle de la hauteur, qui peut afficher des données RGB tridimensionnelles et des cartes thermiques de hauteur
Paramètre technique
| Modèle de dispositif |
Les États membres doivent: |
| Capacité de détection |
Objets de détection |
Manque d'impression, sur soudure, soudure insuffisante, soudure de pont, soudure de pâte de résistance, anomalie de forme, décalage |
| Méthode de numérisation |
Arrêtez et partez |
| Système optique |
La caméra |
Caméra industrielle couleur haute vitesse de 12 MP |
| Source de lumière |
4 Source lumineuse DLP (technologie de déplacement de phase raster) et source lumineuse rouge, vert et bleu (RGB) |
| Résolution |
10 μm et 15 μm (facultatif) |
| Performance de détection |
Précision de hauteur (module d'étalonnage) |
1 μm (en utilisant un bloc d'étalonnage standard) |
| Répétabilité en volume |
< 1% (bloc de vérification standard, 3Sigma) |
| Valeur maximale de compensation de flexion de tôle |
± 3 mm |
| Capacité de détection GRR |
< 10% à 6o ((+ 50% de tolérance, résolution de 5 μm) |
| Hauteur maximale de détection |
20 mm/40 mm |
| Solution au problème de l'ombre |
Technologie de changement de phase de grille pour éliminer les ombres et système d'éclairage à source lumineuse 3D quadri-directionnelle |
| Méthode de compensation en temps réel de la flexion des plaques |
Compensation de la flexion de la plaque (suivi Z+référencement de la plaque) |
| Écran d'essai |
Couleur (images 3D et 2D affichées ensemble) |
| Équipement de conduite |
Servomotore + guide de vis |
| Vitesse de déplacement |
800 mm/s |
| Taille minimale mesurable du produit |
50 mm x 50 mm |
| Taille mesurable maximale du produit |
400 mm x 500 mm |
| Épaisseur des PCB |
0.5 à 6 mm |
| Réglage de la largeur de voie |
Réglage automatique de la largeur, réglage manuel de la largeur |
| Transporteur/fixeur de carte de circuit |
Fixation du convoyeur à courroie/clampe pneumatique |
| Direction de transport |
De gauche à droite, de droite à gauche |
| Hauteur orbitale |
900 ± 20 mm |
| Configuration de l'ordinateur |
L'ordinateur central |
Le processeur: Intel i5, la RAM: DDR4-16G, le GPU: GTX1660-6GB, le SSD:250G, le disque dur: 2T |
| Moniteur |
22 "LED |
| Système d'exploitation |
Ubuntu |
| Paramètres |
Taille globale |
W1000xD1380xH1600mm (à l'exclusion du voyant d'alarme) |
| Le poids |
Poids total de l'appareil |
| Source de puissance |
Pour les appareils de traitement des gaz, le réglage de l'intensité doit être effectué à l'aide d'un régulateur. |
| Pression de l'air |
0.5Mpa |
| Formats d'entrée pris en charge par logiciel |
Prise en charge du format Gerber (274X), ODB++ |
| Exigences environnementales |
Température: 5 à 40°C, humidité relative: 25% à 80% (pas de gel) |
| Communication des équipements en amont et en aval |
Interface SMEMA standard |
Description du produit:
Principaux avantages et technologies
L'une des technologies de base dont nous sommes fiers est notre système de traitement d'images haute résolution.Notre système est conçu pour répondre aux besoins des entreprises qui nécessitent une inspection visuelle précise et précise.
Le système est composé de caméras à taux d'images ultra-haut qui sont disponibles en deux tailles: 5MP et 12MP. Les deux caméras sont équipées d'objectifs télécentriques haut de gamme de grand diamètre qui ont une faible distorsion.Pas de sourcilCela signifie que nos caméras peuvent capturer des images avec une clarté de composant élevée et faible avec une distorsion minimale.
La fonction d'imagerie haute résolution de nos caméras permet de configurer plusieurs appareils, notre système peut être configuré pour avoir des résolutions de 8um, 10um, 15um et plus.Cela permet de détecter même les défauts les plus subtils, ce qui facilite l'élimination des entreprises.
Nos systèmes sont équipés d'une technologie d'étalonnage précise, ce qui garantit que les mesures dimensionnelles fournies par le système sont très précises.La technologie d'étalonnage présente des caractéristiques telles que la correction du champ de visionCette méthode permet de corriger toutes les erreurs de calibrage lors de l'enregistrement des images.
Enfin, notre système est équipé d'une source lumineuse multi-angle qui met en évidence les joints de soudure, l'écran de soie et d'autres caractéristiques.un régulateur de courant constant est inclus pour assurer le maintien de la cohérence de la luminosité de la source lumineuse.
Caractéristiques:
Portée de l'application
Cet équipement est conçu pour effectuer des inspections sur les joints de soudure et les dispositifs montés.
Caractéristiques
- Haute vitesse: cet équipement peut traiter un seul champ de vision (FOV) dans un délai de 350 ms.
- Anti-interférences: l'équipement est très résistant aux interférences extérieures, ce qui garantit une précision lors des inspections.
- Large portée: l'équipement peut scanner et inspecter un large éventail de joints de soudure et de dispositifs montés.
- Source lumineuse RVB: L'équipement utilise une source lumineuse RVB qui intègre parfaitement les informations 2D, améliorant ainsi la précision du jugement.
- Visualisation tridimensionnelle de la hauteur: l'équipement fournit une représentation tridimensionnelle des données RVB et des cartes thermiques de hauteur qui permettent une analyse visuelle détaillée.
Applications:
Découvrez une programmation rapide et minimaliste avec notre système de programmation visuelle, qui permet de créer des applications standard et de haute qualité avec facilité.les prototypes peuvent être rapidement vérifiés, évitant ainsi le codage long.
Notre système ne nécessite pas de codage pour les inspections visuelles, car les modules peuvent être combinés par un simple clic de la souris,permettre aux utilisateurs de créer de manière flexible des algorithmes d'inspection visuelle communs adaptés à leurs besoins.
En outre, notre système fournit des solutions faciles pour les processus de contrôle de mouvement.supprimant l'exigence de code.
Personnalisation:
Assistance et services:
Le produit 3D AOI Machine est livré avec un support technique et des services complets pour assurer des performances et une efficacité maximales.Notre équipe de techniciens expérimentés sont disponibles pour fournir assistance avec l'installation, la mise en place et la formation, ainsi que la maintenance et le dépannage en cours.
Nous offrons également des services de programmation et de développement de logiciels sur mesure pour adapter la machine à vos besoins et exigences spécifiques.Notre objectif est de vous assurer que vous recevez le plus haut niveau de support et de service tout au long de la durée de vie de votre produit..
En outre, nous fournissons des mises à jour et des mises à niveau régulières du logiciel pour améliorer les fonctionnalités et maintenir votre machine à jour avec les dernières technologies.Notre équipe de service à la clientèle est toujours disponible pour répondre à toutes vos questions ou préoccupations., et de fournir un soutien à distance si nécessaire.
Emballage et expédition
Emballage du produit:
La machine 3D AOI sera emballée dans une boîte en carton robuste avec un rembourrage et une protection suffisants pour assurer un transport sûr.La machine sera placée en toute sécurité dans le centre de la boîte et entourée d'inserts en mousse et enveloppement de bullesLa boîte sera étiquetée avec le nom du produit, le numéro de modèle et les instructions de manutention.
Pour la navigation:
La machine 3D AOI sera expédiée par un transporteur réputé tel que DHL, FedEx ou UPS. Les frais d'expédition seront calculés en fonction de la destination et du poids du colis.Le client recevra un numéro de suivi pour surveiller l'état de son envoi.Les délais de livraison peuvent varier selon l'emplacement, mais nous ferons de notre mieux pour assurer une livraison en temps opportun à nos clients.
FAQ:
- Je ne sais pas.Quelle est la marque de la machine 3D AOI?
A: Je suis désolé.La machine 3D AOI est fabriquée par Mento.
- Je ne sais pas.Quel est le numéro de modèle de la machine 3D AOI?
A: Je suis désolé.Le numéro de modèle de la machine 3D AOI est K3412.
- Je ne sais pas.Où la machine 3D AOI est-elle fabriquée?
A: Je suis désolé.La machine 3D AOI est fabriquée à Dongguan, en Chine.
- Je ne sais pas.Quelles sont les certifications de la machine 3D AOI?
A: Je suis désolé.La machine 3D AOI est certifiée ISO9001 et ISO14001.
- Je ne sais pas.Quelle est la quantité minimale de commande pour la machine 3D AOI?
A: Je suis désolé.La quantité minimale de commande pour la machine 3D AOI est de 1.
- Je ne sais pas.Quel est le délai de livraison de la machine 3D AOI?
A: Je suis désolé.Le délai de livraison de la machine 3D AOI est de 3 semaines.
- Je ne sais pas.Quelle est la capacité d'alimentation de la machine 3D AOI?
A: Je suis désolé.La capacité d'approvisionnement de la machine 3D AOI est de 1000 unités par mois.
- Je ne sais pas.Le prix de la machine 3D AOI est-il négociable?
A: Je suis désolé.Oui, le prix de la machine 3D est négociable.
